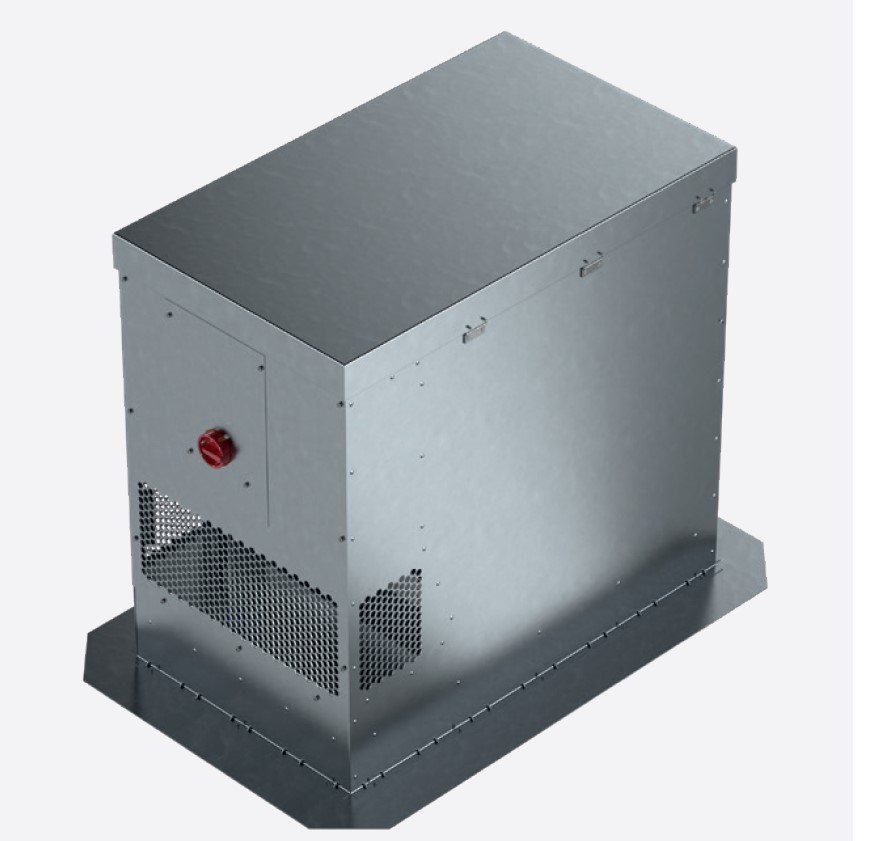

AWN Basic Mini DVL

AWN Basic Mini DVL
  • Konstantdruckgeregeltes Lüftungsgerät für die Außenaufstellung mit integriertem Wärmeübertrager für Abluftwärmenutzung
  • Maximaler Volumenstrom zur Auslegung: 450 m³/h
  • Geräuscharm mit nur 43,7 dB (A) bei 450 m³/h (3 Meter Entfernung) | Schallleistungspegel saugseitig nur 53,3 dB (A) bei 450 m³/h
  • Niedriger Energieverbrauch mit nur 53,7 W bei 450 m³/h
  • 1 x Ansaugung stirnseitig mit Rohranschlussstutzen DN 200 mm
  • Werkseitiger Reparaturschalter
  • Bauhöhe: 929 mm
  • WLAN-Schnittstelle zum Abruf und zur Änderung der Einstellungen

1. Technische Daten (Betriebspunkt)

Betriebspunkt 450 m³/h und 130 Pa
Schalldruckpegel druckseitig in 3 Meter Entfernung (75 %, 450 m³/h, 130 Pa) - Lp, A 43,7
Schallleistungspegel druckseitig (75 %, 450 m³/h, 130 Pa) - Lw, A 61,2
Schallleistungspegel saugseitig (75 %, 450 m³/h, 130 Pa) - Lw, A 53,3


2. Weitere technische Daten

Anschluss an das Leitungsnetz
Möglichkeiten für den Abluftanschluss Rohrleitungsanschluss stirnseitig 1x DN 200 (unten geschlossen)
Elastischer Verbinder für Rohranschluss

integriert

Sole - Rohranschluss mm

ø 15 (Cu)

Sole - Volumenstrom (Empfehlung) m³/h

0,3 - 0,5

Sole - Zulässiges Frostschutzmittel

Ethylenglycol

Sole - Interner Druckverlust bei 0,4 m³/h (Ethylenglycol 35%) kPa

27,7

Kondensat - Rohranschluss mm

ø 20

Sole/Kondensat - Anschlussmöglichkeiten

fix, seitlich

Energetische Daten

Soleleistung bei 100 / 280 / 400 m³/h (Soleeintritt 0°C) kW

0,9 / 2,1 / 2,7

Soleleistung bei 100 / 280 / 400 m³/h (Soleeintritt 4°C) kW

0,7 / 1,5 / 2,0

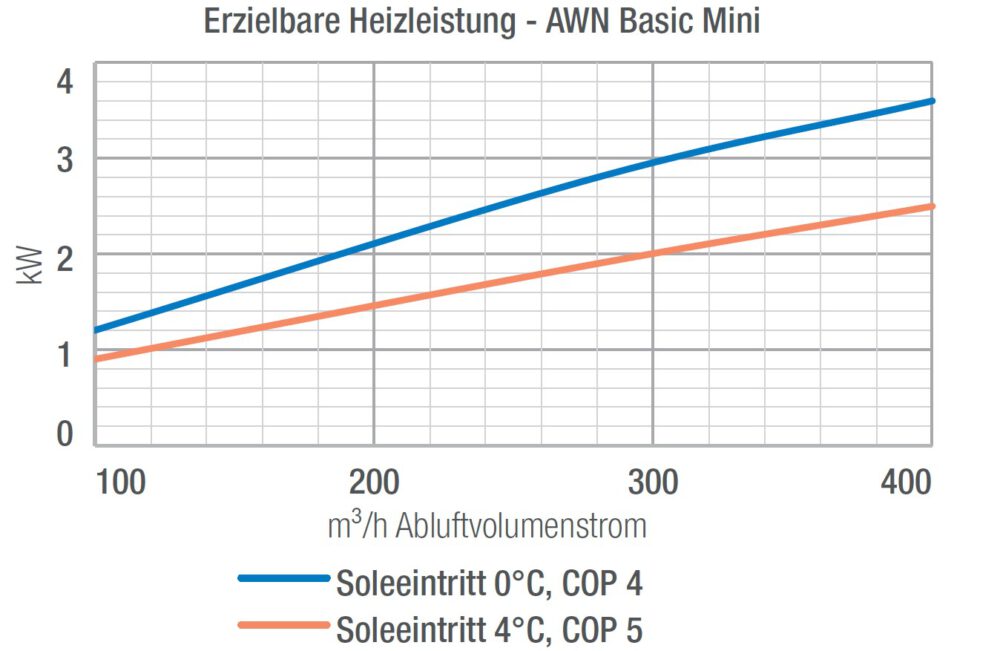

Resultierende Heizleistung bei 100 / 280 / 400 m³/h (Soleeintritt 0°C, COP 4) kW

1,2 / 2,8 / 3,6

Resultierende Heizleistung bei 100 / 280 / 400 m³/h (Soleeintritt 4°C, COP 5) kW

0,9 / 1,9 / 2,5

Integrierte Druckregelung

WLAN-Schnittstelle zum Abruf und zur Änderung der Einstellungen

integriert

Einstellbarer saugseitiger Unterdruck Pa

70-150

Elektrische Angaben

Ventilator - Antriebstechnik

EC-Motor

Reparaturschalter

integriert

Anschlussspannung V / Hz

230 / 50

Max. Stromaufnahme A

1,4

Leistungsaufnahme zur Auslegung (75%) W

53,7

SFP zur Auslegung (75%) W/m³/h

0,119

Max. Leistungsaufnahme (Motoranlauf) W

168

Schutzart des Motor lP

54

Motorschutz

intern

Störmeldung Lüftung

Meldekontakt über optionales Anschlussset Sammelstörmeldung (530854)

Max. zulässige Ablufttemperatur °C

40

Gehäuseeigentschaften

Gewicht (Gesamtgerät) kg

65

Material

Stahl (verzinkt), Aluminium

Weitere Komponenten

Filterklasse

Iso Coarse 65% (G4)

Kondensatwanne mit Siphon

integriert

Bypass für freie Abströmung (DIN 18017-3)

integriert

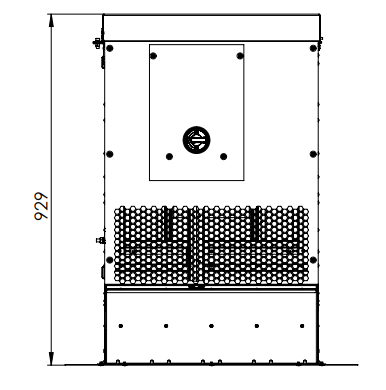

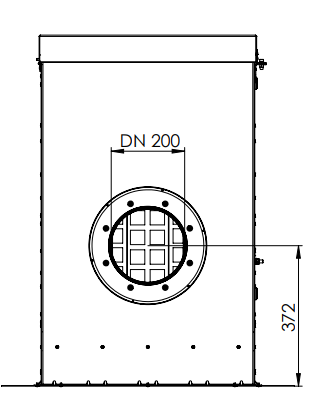

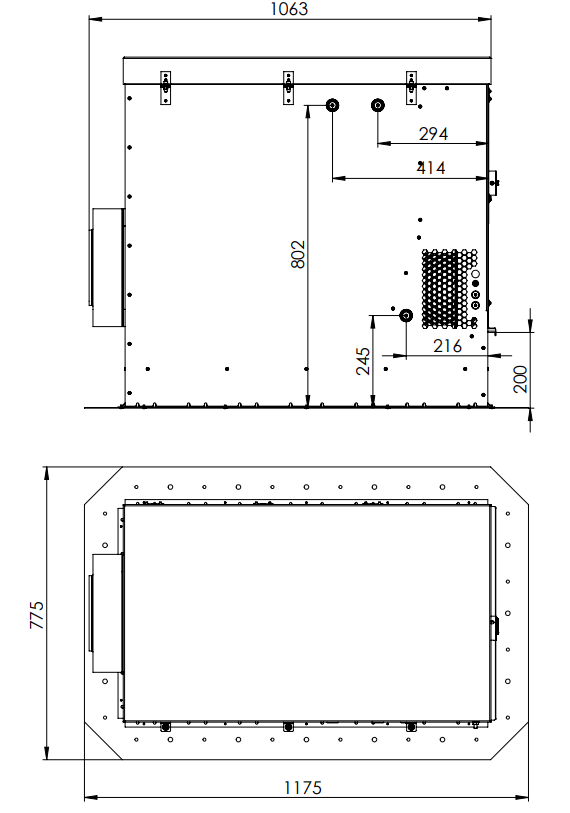

3. Maße

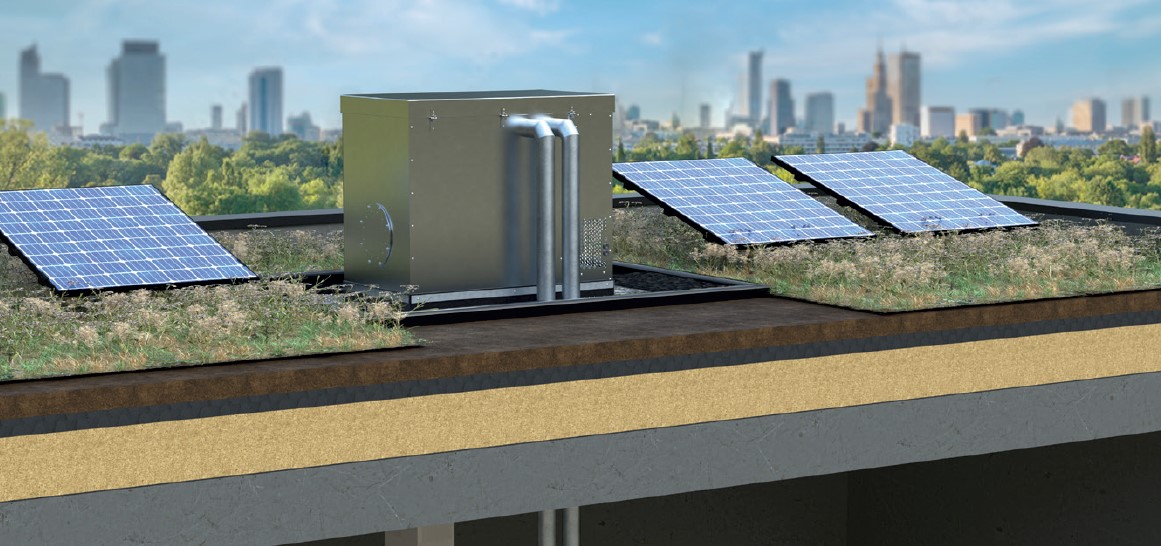

4. Einbaubeispiele



5. Zubehör

ABBILDUNG
PRODUKTBEZEICHNUNG
PRODUKTBESCHREIBUNG
DEV 200 elastisches Verbinder-Set
DEV 200 elastisches Verbinder-Set

DEV 200 elastisches Verbinder-Set für DV- und RV-Lüftungsgeräte
