Schritt 3/3
- Gebäudezentrale Abluftwärmepumpe mit integriertem konstantdruckgeregeltem EC-Lüftungsgerät
- Für die Außenaufstellung
- Maximaler Volumenstrom zur Auslegung: 2.400 m³/h
- Geräuscharm mit nur 50 dB (A) bei 2.400 m³/h (3 Meter Entfernung) | Schallleistungspegel saugseitig nur 62 dB (A) bei 2.400 m³/h
- COP (A20W40): 4,9
- Anschlussdurchmesser: 1 x 400 mm (Abluft), 1 x 400 mm (Fortluft)
- Werkseitiger Reparaturschalter
- Standfüße bis 30° Neigung anpassbar
- Bauhöhe: 1.651 mm
- ReSource Control: Quellorientierte Wärmepumpenregelung
1. Technische Daten (Betriebspunkt)
| BP | Schallleistung an der Saugseite [dB] | Gesamtpegel | |||||||
| 63 Hz | 125 Hz | 250 Hz | 500 Hz | 1.000Hz | 2.000 Hz | 4.000 Hz | 8.000 Hz | (in dB(A)) | |
| 1 | 47 | 52 | 52 | 49 | 48 | 46 | 41 | 32 | 57 |
| 2 | 51 | 60 | 62 | 61 | 56 | 52 | 46 | 38 | 67 |
| 3 | 56 | 65 | 69 | 69 | 65 | 58 | 53 | 45 | 74 |
| BP | Schalldruckpegel in 3 m Entfernung [dB] | Gesamtpegel | |||||||
| 63 Hz | 125 Hz | 250 Hz | 500 Hz | 1.000Hz | 2.000 Hz | 4.000 Hz | 8.000 Hz | (in dB(A)) | |
| 1 | 22 | 29 | 36 | 38 | 38 | 38 | 36 | 23 | 44 |
| 2 | 19 | 40 | 39 | 44 | 43 | 41 | 40 | 29 | 49 |
| 3 | 22 | 44 | 49 | 50 | 47 | 45 | 45 | 36 | 55 |
2. Weitere technische Daten
| Lüftungsgerät | ||
| Maximaler Volumenstrom zur Auslegung | m³/h | 2.400 |
| Druckerhöhung zur Auslegung | Pa | 130 |
| Einstellbare Druckerhöhung | Pa | 15 -300* |
| Wärmepumpe | ||
| Modulationsbereich Heizleistung (A20W35) | kW | 2,6 - 10,4 |
| Entsprechender Modulationsbereich Abluft | m³/h | 200 - 2.500 |
| Min. benötigter effektiver Abluftvolumenstrom | m³/h | 200 |
| Max. Vorlauftemperatur | °C | 60 |
| Max. gewinnbare Abluftwärme - Heizperiode | MWh | 34 |
| Nominale Heizleistung / COP (A20W35) | 8,7 / 6,0 | |
| Nominale Heizleistung / COP (A20W28) | 8,7 / 8,2 | |
| COP (A20W40) | 4,9 | |
| Jahresarbeitszahl (JAZ) | individuell zu ermitteln nach VDI 4650 Blatt 1: 2019-03 (Beispielsweise mit Hilfe des JAZ-Rechners des Bundesverbands Wärmepumpen e.V. (www.waermepumpe.de/jazrechner)) | |
| Kältemittel / Füllmenge | R410A / 1,9 kg | |
| Filterklasse (mit Filterüberwachung) | ISO Coarse 85% (G4) | |
| Elektrische Angaben | ||
| Ventilator-Antriebstechnik | EC-Technik | |
| Verdichter-Antriebstechnik | quellenorientiert, leistungsgeregelt | |
| Reparaturschalter | Werkseitig vorhanden | |
| Anschlussspannung | 400 V / 50 Hz | |
| Nennstrom max. | A | 9,8 |
| Maximal zulässig Außentemperatur | °C | +35 |
| Schutzart des Motors | IP | 54 |
| Störmelderelais | Kontakt für Sammelmeldung werkseitig vorhanden | |
| Leistungsaufnahme Ventilator zur Auslegung | W | 313 |
| Maximale Leistungsaufnahme Ventilator | W | 500 |
| Maximale Leistungsaufnahme Gesamtgerät | kW | 3,9 |
| Gehäuseeigenschaften und Anschlüsse | ||
| Gewicht (unbefülltes Gesamtgewicht) | kg | 430 |
| Material (Gehäuse) | Stahl (verzinkt) | |
| Abluft Rohranschluss | 1 x DN 400horizontal (elastischer Verbinder lose biegelegt) | |
| Wärmesenkenmedium - Rohranschluss | 1'' IG | |
| Wärmesenkenmedium - Max. Volumenstrom | l/h | 1.780 |
| Wärmesenkenmedium - Zulässiges Frostschutzmittel | Ethylenglykol | |
| Wärmesenkenmedium - Verfügbarer externer Förderdruck | kPa | 53 |
| * Der realisierbare Unterdruck am Gerät hängt wesentlich von der Anlagenkennlinie (Druckverlust des Leitungs-/Kanalsystems) ab und ist Rahmen einer fachgerechten Einregulierung festzustellen. Die realisierbaren Unterdrücke können daher von den Datenblattangaben abweichen. | ||

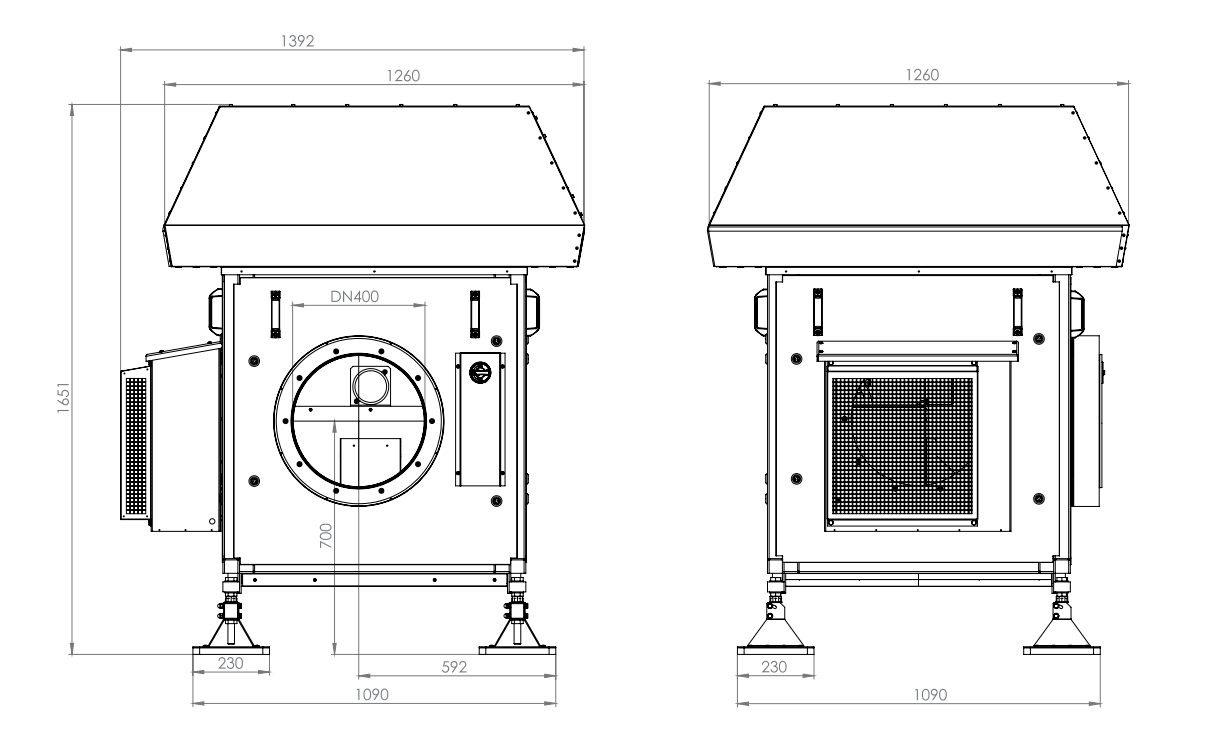

3. Maße

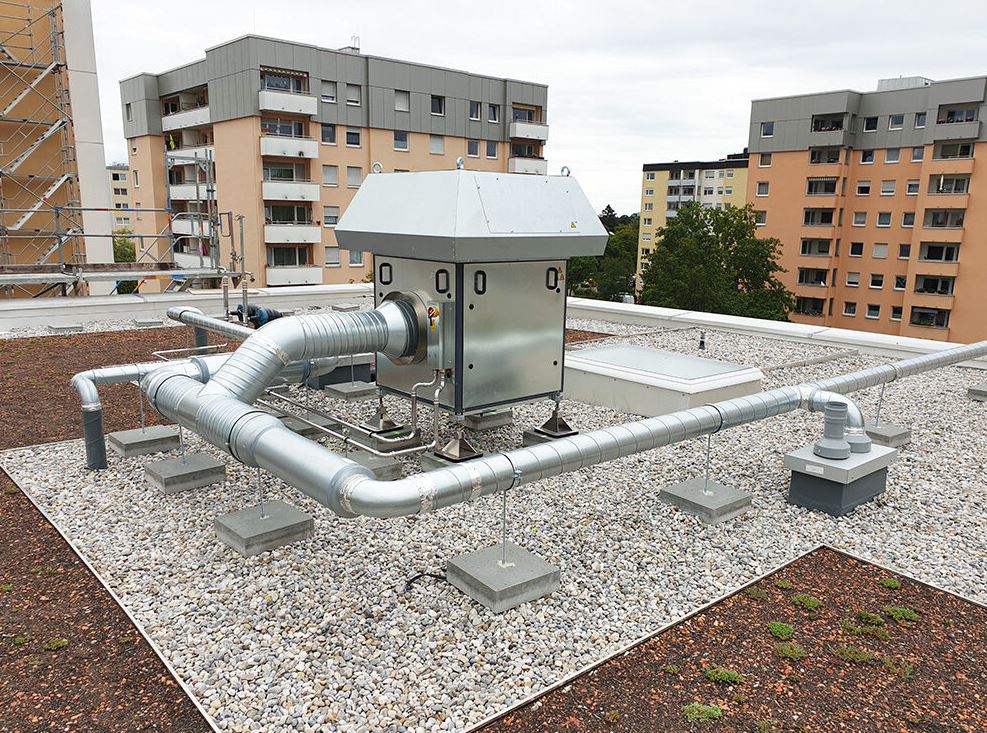

4. Einbaubeispiele
5. Zubehör
ABBILDUNG
PRODUKTBEZEICHNUNG
PRODUKTBESCHREIBUNG
VSA.ABXW. 140 – 355 wetterfeste Anschlussboxen für die Außenaufstellung
VSA.ABXW. wetterfeste Anschlussboxen für die Außenaufstellung: VSA.ABXW. 140, VSA.ABXW. 160, VSA.ABXW. 180, VSA.ABXW. 200, VSA.ABXW. 225, VSA.ABXW. 280, VSA. ABXW.355
Die Anschlussboxen dienen dazu, einen technischen Übergang von Ventisafe zu Wickelfalz zu ermöglichen gem. der abZ Nr. Z-41.6-650.
DEV 400 Elastisches Verbinder-Set
DEV 400 elastisches Verbinder-Set für DV- und RV-Lüftungsgeräte
