AWN DV-A40.1 Plus Basic 101

1 Baugröße größer

Konstantdruckgeregeltes Lüftungsgerät für die Außenaufstellung mit integriertem Wärmeübertrager für Abluftwärmenutzung
Maximaler Volumenstrom zur Auslegung: 1.650 m³/h
Geräuscharm mit nur 45 dB (A) bei 1.650 m³/h (3 Meter Entfernung) | Schallleistungspegel saugseitig nur 52 dB (A) bei 1.650 m³/h
Niedriger Energieverbrauch mit nur 177 W bei 1.650 m³/h
1-2 Anschlüsse links/rechts/ stirnseitig DN 355 mm
Werkseitiger Reparaturschalter

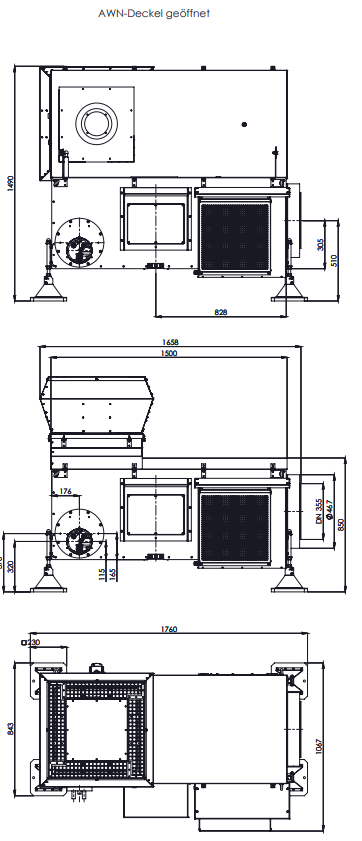

Bauhöhe: 1.364 mm
WLAN-Schnittstelle zum Abruf und zur Änderung der Einstellungen

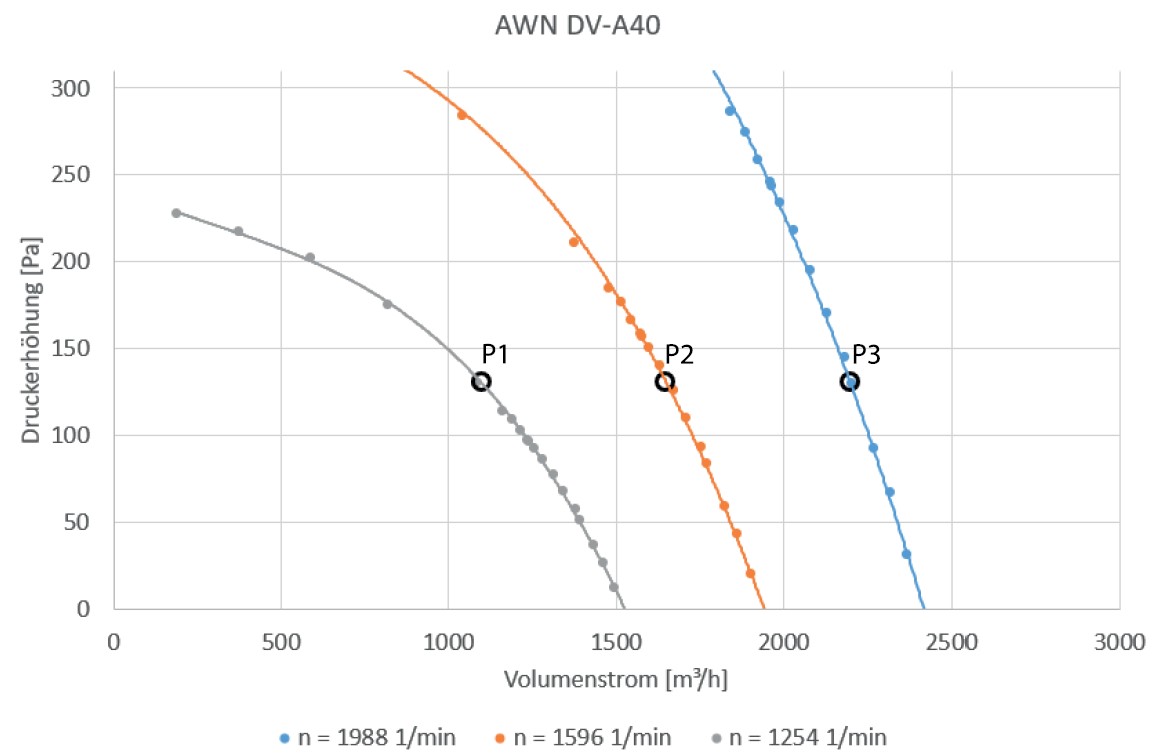

1. Technische Daten (Betriebspunkt)

BP	Leistungs-aufnahme	Schallleistung an der Saugseite [dB]								Gesamtpegel
	[W]	63Hz	125Hz	250 Hz	500 Hz	1.000Hz	2.000 Hz	4.000 Hz	8.000 Hz	(in dB(A))
P1	88	62	55	45	38	38	41	42	45	49
P2	177	65	63	50	40	40	42	42	45	52
P3	327	69	65	57	43	42	43	43	45	55

BP	Leistungs-aufnahme	Schalldruck in 3 m Entfernung [dB]								Gesamtpegel
	[W]	63Hz	125Hz	250 Hz	500 Hz	1.000Hz	2.000 Hz	4.000 Hz	8.000 Hz	(in dB(A))
P1	88	33	35	37	35	37	29	30	24	40
P2	177	37	41	41	39	43	35	32	34	45
P3	327	48	49	53	50	51	45	43	39	54

Anschluss an das Leitungsnetz
Abluft - Rohranschluss (DN)	mm	ø 355
Abluft - Anschlussmöglichkeiten		1-2 Anschlüsse links/rechts/ stirnseitig, Standard: 1 x stirnseitig (Bypass seitlich)
Elastischer Verbinder für Rohranschluss		integriert
Sole - Rohranschluss	mm	ø 22 (Cu)
Sole - Volumenstrom (Empfehlung)	m³/h	1
Sole - Zulässiges Frostschutzmittel		Ethylenglycol
Sole - Interner Druckverlust bei empfohlenem Volumenstrom	kPa	22
Kondensat - Rohranschluss	mm	ø 20
Sole/Kondensat - Anschlussmöglichkeiten		links oder rechts
Elektrische Angaben
Ventilator - Antriebstechnik		EC-Motor
Reparaturschalter		integriert
Anschlussspannung	v / Hz	230 / 50
Max. Stromaufnahme	A	2
Leistungsaufnahme zur Auslegung (75%)	W	177
SFP zur Auslegung (75%)	W/m³/h	0,107
Max. Leistungsaufnahme (Motoranlauf)	W	500
Schutzart des Motors	IP	54
Motorschutz		intern
Störmeldung und Wärmepumpenfreigabe		Kontakt für Sammelmeldung, optische Anzeige am Gerät
Max. zulässige Lufttemperatur	°C	40
Gehäuseeigenschaften
Gewicht (Gesamtgerät)	kg	173
Material		Stahl(galv. verzinkt), Aluminium
Weitere Komponenten
Filterklasse (mit Filterüberwachung)		G4
Leckagesensor Soleleitung + Auffangwanne, Kondensatwanne mit Siphon		integriert
Rauchmelder und Bypass für freie Abströmung		integriert
