AWN DV-A50.1 Plus Basic 101

1 Baugröße größer

Konstantdruckgeregeltes Lüftungsgerät für die Außenaufstellung mit integriertem Wärmeübertrager für Abluftwärmenutzung
Maximaler Volumenstrom zur Auslegung: 2.475 m³/h
Geräuscharm mit nur 47 dB (A) bei 2.475 m³/h (3 Meter Entfernung) | Schallleistungspegel saugseitig nur 56 dB (A) bei 2.475 m³/h
Niedriger Energieverbrauch mit nur 226 W bei 2.475 m³/h
1-2 Anschlüsse links/rechts/ stirnseitig DN 355 mm
Werkseitiger Reparaturschalter

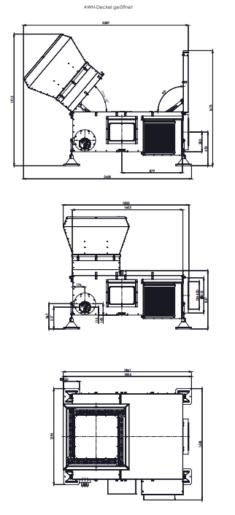

Bauhöhe: 1.627 mm
WLAN-Schnittstelle zum Abruf und zur Änderung der Einstellungen

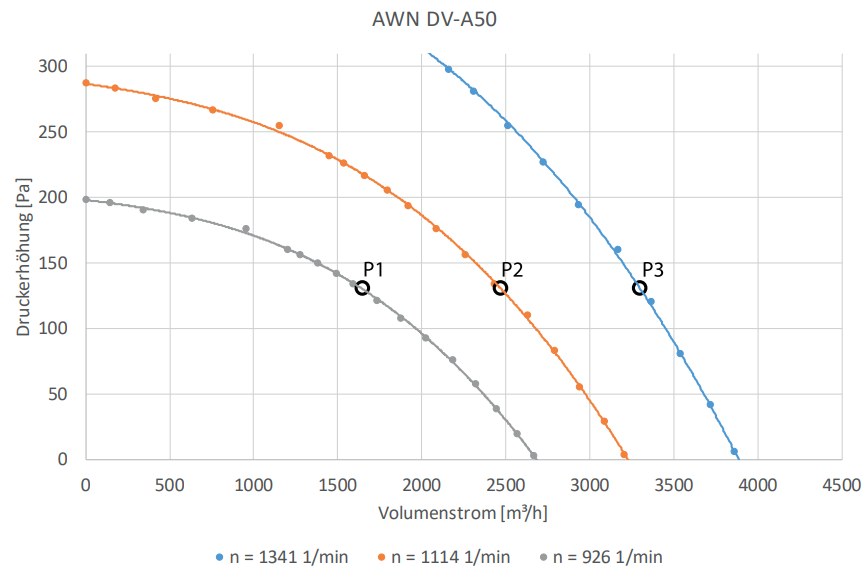

1. Technische Daten (Betriebspunkt)

BP	Leistungs-aufnahme	Schallleistung an der Saugseite [dB]								Gesamtpegel
	[W]	63Hz	125Hz	250 Hz	500 Hz	1.000Hz	2.000 Hz	4.000 Hz	8.000 Hz	(in dB(A))
P1	130	51	60	56	47	45	40	30	22	52
P2	226	48	62	60	53	50	43	37	29	56
P3	377	52	68	63	60	56	47	38	46	62

BP	Leistungs-aufnahme	Schalldruck in 3 m Entfernung [dB]								Gesamtpegel
	[W]	63Hz	125Hz	250 Hz	500 Hz	1.000Hz	2.000 Hz	4.000 Hz	8.000 Hz	(in dB(A))
P1	130	40	48	42	38	36	25	25	16	41
P2	226	38	52	49	45	42	30	34	23	47
P3	377	41	54	51	50	48	36	34	40	52

Anschluss an das Leitungsnetz
Abluft - Rohranschluss (DN)	mm	ø 400
Abluft - Anschlussmöglichkeiten		1-2 Anschlüsse links/rechts/ stirnseitig, Standard: 1 x stirnseitig (Bypass seitlich)
Elastischer Verbinder für Rohranschluss		integriert
Sole - Rohranschluss	mm	ø 28 (Cu)
Sole - Volumenstrom (Empfehlung)	m³/h	2,4
Sole - Zulässiges Frostschutzmittel		Ethylenglycol
Sole - Interner Druckverlust bei empfohlenem Volumenstrom	kPa	35
Kondensat - Rohranschluss	mm	ø 20
Sole/Kondensat - Anschlussmöglichkeiten		links oder rechts
Elektrische Angaben
Ventilator - Antriebstechnik		EC-Motor
Reparaturschalter		integriert
Anschlussspannung	v / Hz	230 / 50
Max. Stromaufnahme	A	2,4
Leistungsaufnahme zur Auslegung (75%)	W	226
SFP zur Auslegung (75%)	W/m³/h	0,091
Max. Leistungsaufnahme (Motoranlauf)	W	520
Schutzart des Motors	IP	54
Motorschutz		intern
Störmeldung und Wärmepumpenfreigabe		Kontakt für Sammelmeldung, optische Anzeige am Gerät
Max. zulässige Lufttemperatur	°C	40
Gehäuseeigenschaften
Gewicht (Gesamtgerät)	kg	205
Material		Stahl(galv. verzinkt), Aluminium
Weitere Komponenten
Filterklasse (mit Filterüberwachung)		G4
Leckagesensor Soleleitung + Auffangwanne, Kondensatwanne mit Siphon		integriert
Rauchmelder und Bypass für freie Abströmung		integriert
