Schritt 3/3

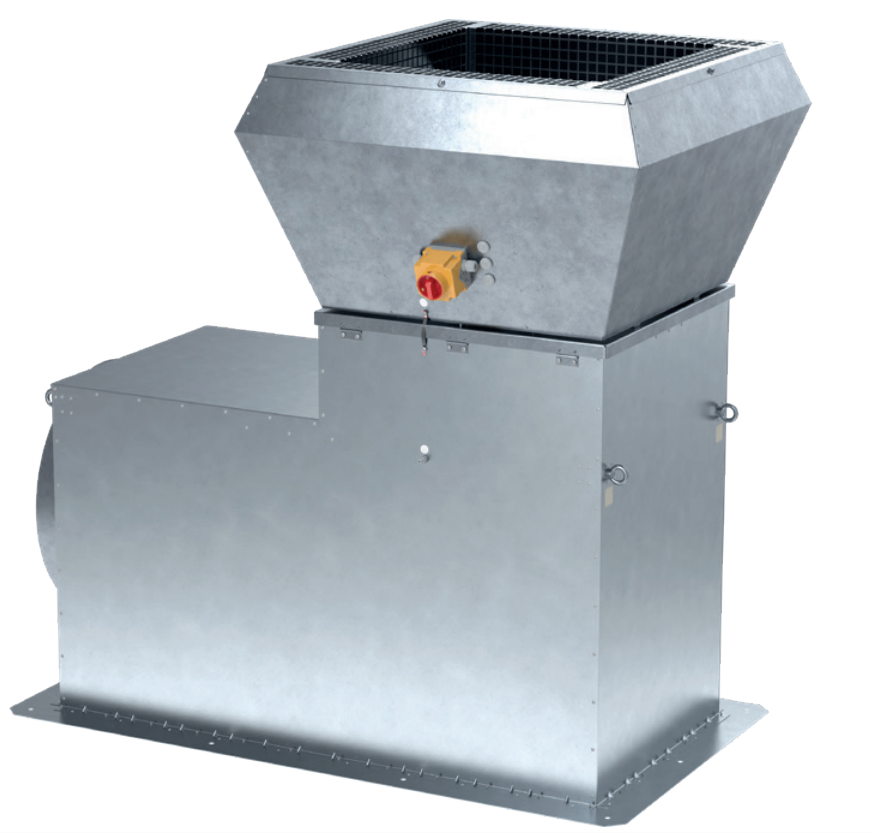

- Kontsantdruckgeregeltes Lüftungsgerät für die Außenaufstellung
- Maximaler Volumenstrom zur Auslegung: 3.675 m³/h
- Erhöhte saugseitige akustische Dämpfung
- Geräuscharm mit nur 52 dB (A) bei 3.675 m³/h (3 Meter Entfernung) | Schallleistungspegel saugseitig nur 44 dB (A) bei 3.675 m³/h
- Niedriger Energieverbrauch mit nur 409 W bei 3.675 m³/h
- 1 x Ansaugung stirnseitig mit Rohranschlussstutzen DN 500 mm
- Werkseitiger Reparaturschalter
- Bauhöhe: 1.607 mm
- NEU: WLAN-Schnittstelle zum Abruf und zur Änderung der Einstellungen
Ausgewählter Betriebspunkt:
Volumenstrom V'm3/h
Druckerhöhung ∆pPa
Drehzahl n1/min
{{warning}}
1. Technische Daten (Betriebspunkt)
Schallleistungspegel Gehäuse
Frequenz
Hz
Hz
Lw, A
{{frequency}}
{{caseA}}
{{acousticData.caseASum}}
{{caseUnweighted}}
{{acousticData.caseSum}}
Schalldruckpegel in 3m Entfernung
Frequenz
Hz
Hz
Lw, A
{{frequency}}
{{case3mA}}
{{acousticData.case3mASum}}
{{case3m}}
{{acousticData.case3mSum}}
Schallleistungspegel an der Saugseite
Frequenz
Hz
Hz
Lw, A
{{frequency}}
{{intakeA}}
{{acousticData.intakeASum}}
{{intake}}
{{acousticData.intakeSum}}
Schallleistungspegel an der Druckseite
Frequenz
Hz
Hz
Lw, A
{{frequency}}
{{pressureA}}
{{acousticData.pressureASum}}
{{pressure}}
{{acousticData.pressureSum}}
Energetische Daten
Energieverbrauch: {{P}} W
SFP: {{SFP}} W/(m3/h)
SFP: {{SFP}} W/(m3/h)
Hinweise zur Angabe: Abweichung der Werte im Betrieb möglich.
2. Weitere technische Daten
| Integrierte Druckregelung | ||
| WLAN-Schnittstelle zum Abruf und zur Änderung der Einstellungen | Werkseitig vorhanden | |
| Einstellbare Druckerhöhung | Pa | 15 -300* |
| Elektrische Angaben | ||
| Antriebstechnik | EC-Technik | |
| Reparaturschalter | Werkseitig vorhanden | |
| Anschlussspannung | 230 V / 50 Hz | |
| Nennstrom max. | A | 3,30 |
| Schutzart des Motors | IP | 54 |
| Interner Motorschutz | Werkseitig vorhanden | |
| Störmelderelais | Werkseitig vorhanden | |
| Eigenschaften | ||
| Gewicht gesamt (nur Sockel) | kg | 124 (67) |
| Material (Gehäuse) | verzinktes Stahlblech (Kopf), Aluminium (Sockel) | |
| Wärmebrückenfreiheit | Sockel mit Mineralwolle gedämmt, S=50 mm, WLG 035 | |
| * Technisch mögliche Druckerhöhung ist abhängig der Gesamtanlage / dem Rohrnetz | ||

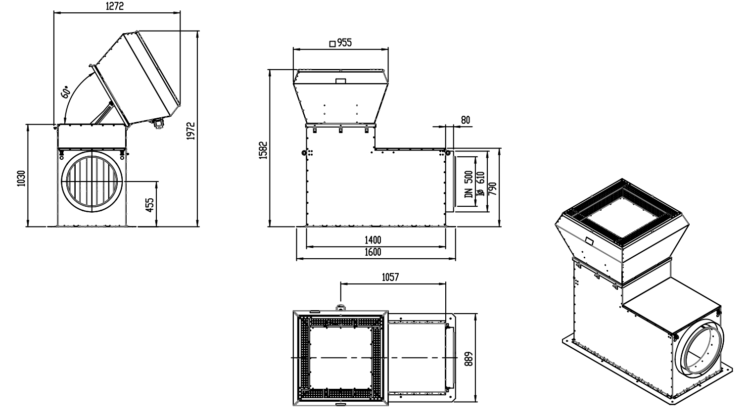

3. Maße
4. Einbaubeispiele
Hinweis: Unverbindliche Befestigungsbeispiele A1 und A2 an einem DVL2S-Axx.
Montageweisen für die Baureihen DVL1S-Axx übertragbar.
5. Zubehör
ABBILDUNG
PRODUKTBEZEICHNUNG
PRODUKTBESCHREIBUNG
Anschlussset Sammelstörmeldung
Für eine potentialfreie Sammelstörung
VSA.ABXW. 140 – 355 wetterfeste Anschlussboxen für die Außenaufstellung
VSA.ABXW. wetterfeste Anschlussboxen für die Außenaufstellung: VSA.ABXW. 140, VSA.ABXW. 160, VSA.ABXW. 180, VSA.ABXW. 200, VSA.ABXW. 225, VSA.ABXW. 280, VSA. ABXW.355
Die Anschlussboxen dienen dazu, einen technischen Übergang von Ventisafe zu Wickelfalz zu ermöglichen gem. der abZ Nr. Z-41.6-650.
