Schritt 3/3
- Lüftungsgerät für die Freie Lüftung / die Schacht- und Auftriebslüftung (z.B. Berliner, Kölner Lüftung) mit Bestandsschutz
- Ganzjährige Sicherstellung der freien Schachtlüftung durch temperaturabhängige Grund- und Bedarfsdrehzahl (Sommerdrehzahl)

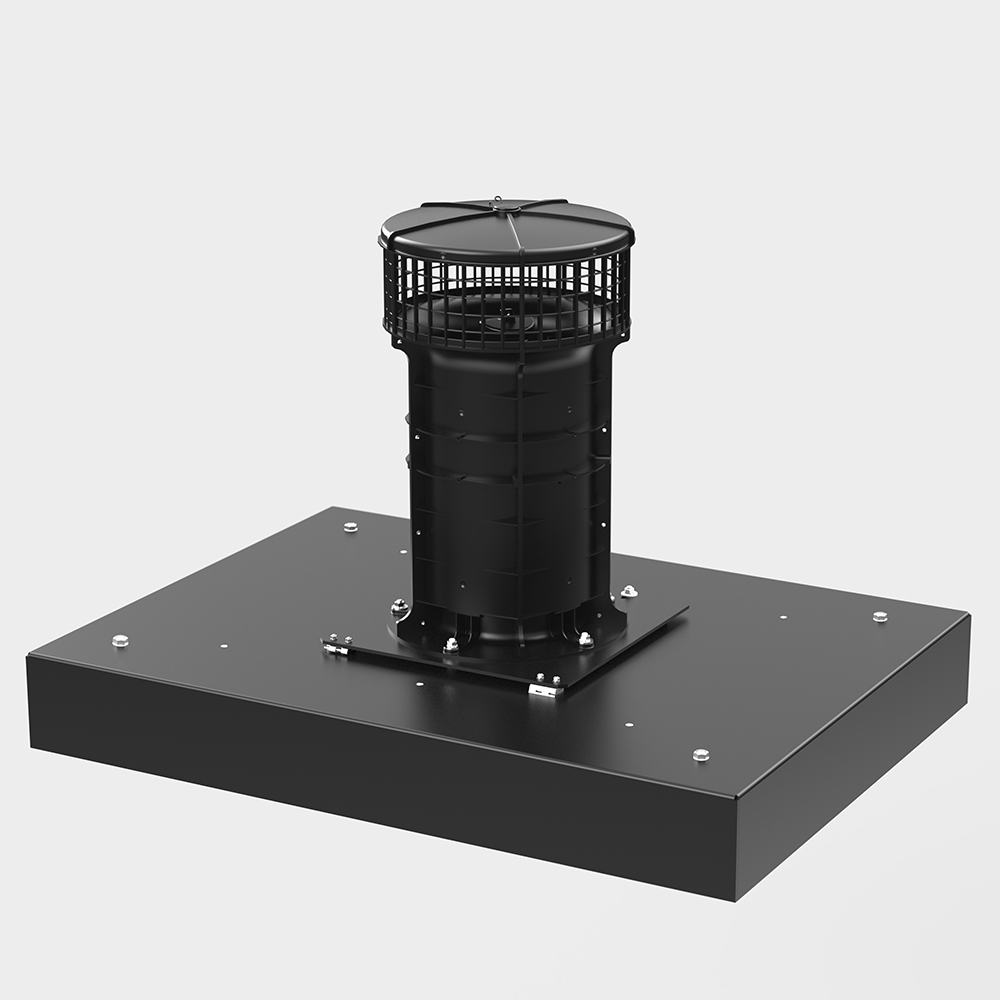

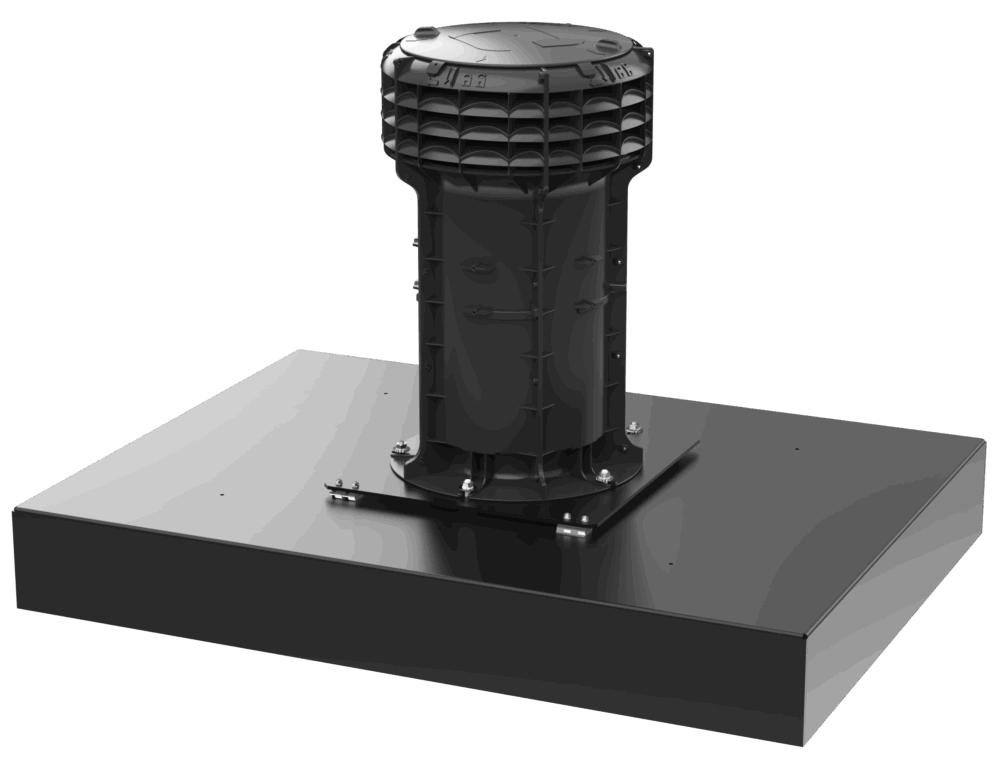

- Lüftungsgerät montiert auf einem Aluminium-Dachklappsockel. Die Sockelgröße ist bei der Bestellung anzugeben.
- Maximaler Volumenstrom: 400 m³/h
- Geräuscharm mit nur nur 32 dB (A) (in 3 Meter Entfernung)
- Niedriger Energieverbrauch mit nur 4 W pro Wohneinheit (Durchschnitt)
- Für Gebäude mit bis zu 7 Stockwerken
1. Technische Daten (Betriebspunkt)
| Lufttechnische und akustische Angaben | ||
| Maximale Luftmenge | m3/h | 400 |
| Druckerhöhung Min...Max | Pa | 8 ... 24 |
| Unterdruck @ 400 m3/h | Pa | 17 Pa @ 12V |
| Schalldruckpegel in 3 Meter Entfernung | dB(A) | 32 |
| Schwelle für Bedarfsdrehzahl (Sommerdrehzahl), 12V* | °C | > + 10 |
| Schwelle für Grunddrehzahl, 8 V* | °C | < + 5 |
| * Für den Betrieb des DVND 315 ist die Stromversorgungs- und Regeleinheit (SV-RE DVND 315 II) erforderlich. An eine SV-RE DVND 315 II können bis zu 4 DVND 315 angeschlossen werden. | ||
2. Weitere technische Daten
| Allgemeines | ||
| Einsatzfeld | Belüftung freier Lüftungsschächte mit Bestandsschutz* | |
| Elektrische Angaben | ||
| Spannung | 8 V DC bis 12 V DC | |
| Nennstrom | A | 1,25 |
| Antriebstechnik | EC-Motor | |
| Eigenschaften Lüftungsgerät | ||
| Gewicht | kg | 5,5 |
| Farbe | schwarz | |
| Material | PA 6.6 35 % F.V. | |
| Brandverhalten gem. DIN EN 13151 | B-s2-d0 | |
| Eigenschaften Aluminium-Dachklappsockel | ||
| Material | Aluminium, pulverbeschichtet | |
| Höhe (Außenmaß) | mm | 145 |
| Länge min ... max (Ist bei Bestellung anzugeben) | mm | 400 ... 2.000 |
| Breite min ... max (Ist bei Bestellung anzugeben) | mm | 420 ... 850 |
| Farbe | schwarz (ähnlich RAL 9005), andere RAL-Töne auf Anfrage möglich | |
| * Bestandsschutz ist eigenständig bei der unteren Baubehörde zu erfragen. Zu beachten sind außerdem weiterführende landesrechtliche oder regionale Anforderungen bezüglich Brand- und Rauchschutz. Die vorhandenen Schächte müssen für die freie Lüftung vorgesehen und geeignet sein. | ||

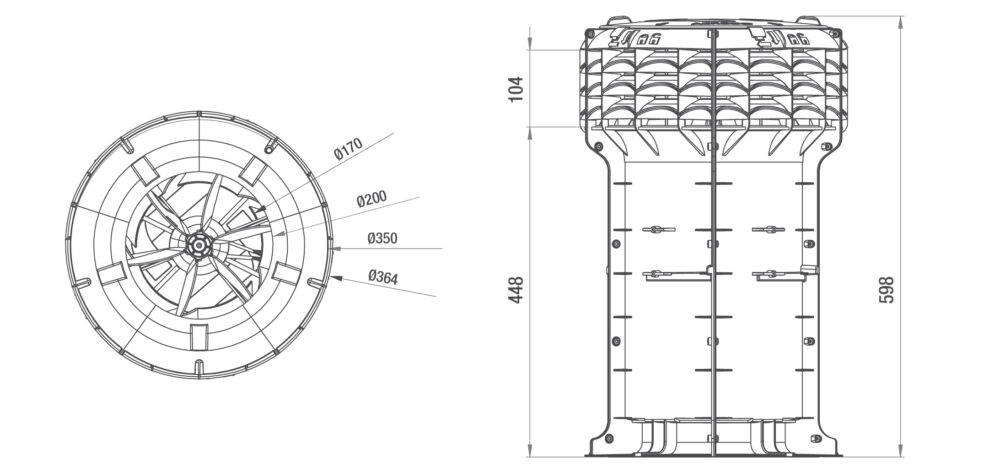

3. Maße

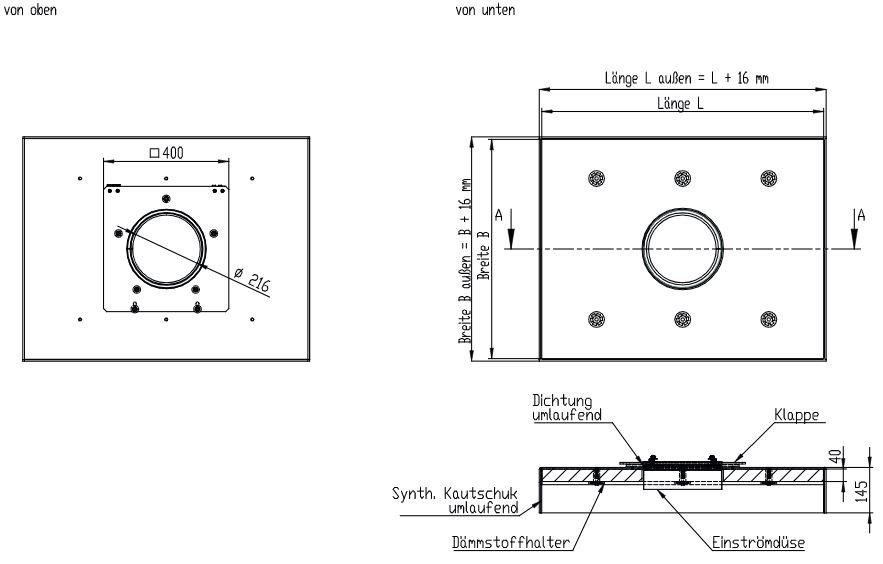

Maße Aluminium-DKS für 1 x DVND 315 (alle Angaben in mm)
4. Einbaubeispiele
| Montagebeispiel an einem DVNDKS mit 1 x DVND 315. Montageweise ist übertragbar. Geeignete Befestigungsmittel (Schrauben und Dübel) sowie Dichtmittel sind bauseits zu stellen. 4 x Abstandshalter sind im Lieferumfang enthalten. |
| Bild A: Die Innenmaße des Sockels sind größer als die Außenmaße des Schachtes. |
| Bild B: Die Außenmaße des Sockels sind kleiner als die Außenmaße des Schachtes. |
| Bild C: Schließen bis zu vier DVND 315 an die SV-RE DVND 315 II an. Achten Schützen Sie die SV-RE DVND 315 II vor Witterung und direkter Sonneneinstrahlung. Verwenden Sie witterungsbeständige Leitungen. |
5. Zubehör
ABBILDUNG
PRODUKTBEZEICHNUNG
PRODUKTBESCHREIBUNG
SV-RE DVND 315 II
Steuer- und Versorgungseinheit für DVND 315. Steuerung von bis zu 4 Lüftungsgeräten
