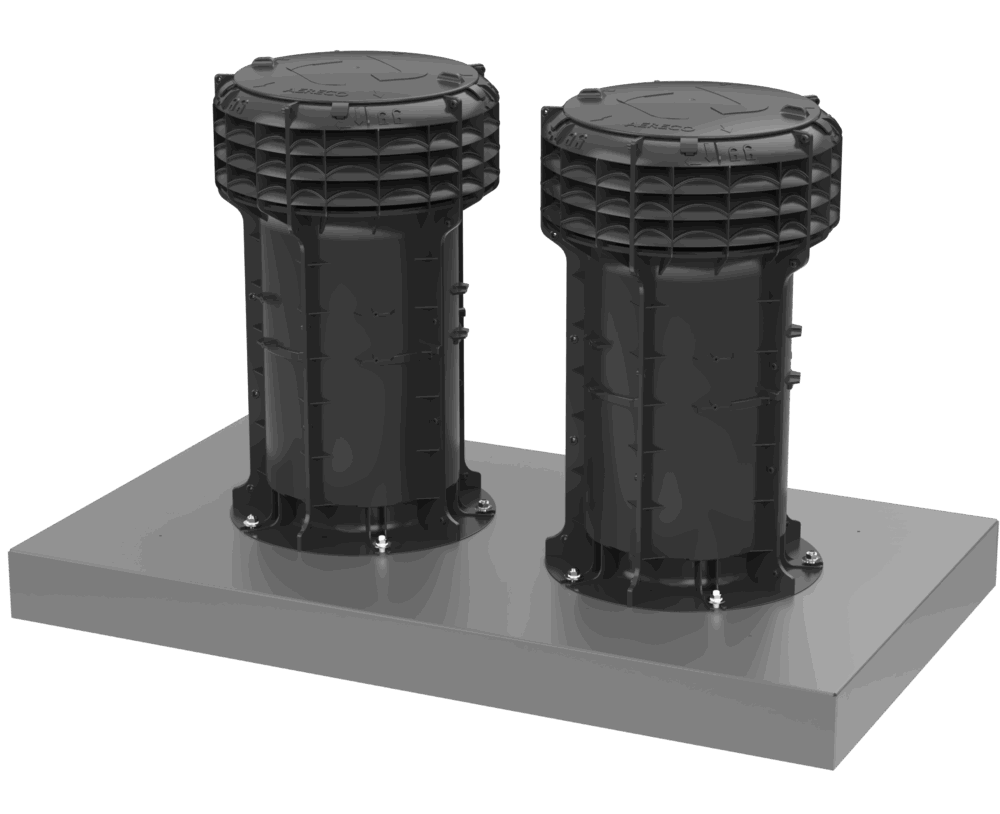

DVNDS 315 mit 2 x DVND 315

Schritt 3/3

DVNDS 315 mit 2 x DVND 315

DVNDS 315 mit 2 x DVND 315
  • Lüftungsgerät für die Freie Lüftung / die Schacht- und Auftriebslüftung (z.B. Berliner, Kölner Lüftung) mit Bestandsschutz
  • Lüftungsgerät paarweise montiert auf einem Aluminium-Dachsockel
  • Maximaler Volumenstrom: 800 m³/h
  • Geräuscharm mit nur nur 35 dB (A) (in 3 Meter Entfernung)
  • Niedriger Energieverbrauch mit nur 4 W pro Wohneinheit (Durchschnitt)
  • Für Gebäude mit bis zu 14 Stockwerken

1. Technische Daten (Betriebspunkt)

Lufttechnische und akustische Angaben
Maximale Luftmenge m3/h 800
Druckerhöhung Min...Max Pa 8 ... 24
Unterdruck @ 400 m3/h Pa 17 Pa @ 12V
Schalldruckpegel in 3 Meter Entfernung dB(A) 35
Schwelle für Bedarfsdrehzahl (Sommerdrehzahl), 12V* °C > + 10
Schwelle für Grunddrehzahl, 8 V* °C < + 5
* Für den Betrieb des DVND 315 ist die Stromversorgungs- und Regeleinheit (SV-RE DVND 315 II) erforderlich. An eine SV-RE DVND 315 II können bis zu 4 DVND 315 angeschlossen werden.

2. Weitere technische Daten

Allgemeines
Einsatzfeld m3/h Belüftung freier Lüftungsschächte mit Bestandsschutz*
Elektrische Angaben
Spannung 8 V DC bis 12 V DC
Nennstrom A 1,25
Antriebstechnik EC-Motor
Eigenschaften Lüftungsgerät
Gewicht kg 5,5
Farbe schwarz
Material PA 6.6 35 % F.V.
Brandverhalten gem. DIN EN 13151 B-s2-d0
Eigenschaften Aluminium-Dachsockel
Material Aluminium, pulverbeschichtet
Höhe (Außenmaß) mm 145
Länge min ... max (Ist bei Bestellung anzugeben) mm 750 ... 2.000
Breite min ... max (Ist bei Bestellung anzugeben) mm 350 ... 850
Farbe schwarz (ähnlich RAL 9005), andere RAL-Töne auf Anfrage möglich
* Bestandsschutz ist eigenständig bei der unteren Baubehörde zu erfragen. Zu beachten sind außerdem weiterführende landesrechtliche oder regionale Anforderungen bezüglich Brand- und Rauchschutz. Die vorhandenen Schächte müssen für die freie Lüftung vorgesehen und geeignet sein.


3. Maße

Maße des DVND Hybridlüfters

Maße Aluminium-DS für 2 x DVND 315  (alle Angaben in mm)

Maße Aluminium-DS für 2 x DVND 315 (alle Angaben in mm)   Länge und Breite des Sockels sind bei der Bestellung anzugeben.

4. Einbaubeispiele


Montagebeispiel an einem DVNDKS mit 1 x DVND 315. Montageweise ist übertragbar. Geeignete Befestigungsmittel (Schrauben und Dübel) sowie Dichtmittel sind bauseits zu stellen. 4 x Abstandshalter sind im Lieferumfang enthalten.
Bild A: Die Innenmaße des Sockels sind größer als die Außenmaße des Schachtes.
Bild B: Die Außenmaße des Sockels sind kleiner als die Außenmaße des Schachtes.
Bild C: Schließen bis zu vier DVND 315 an die SV-RE DVND 315 II an. Achten Schützen Sie die SV-RE DVND 315 II vor Witterung und direkter Sonneneinstrahlung. Verwenden Sie witterungsbeständige Leitungen.


5. Zubehör

ABBILDUNG
PRODUKTBEZEICHNUNG
PRODUKTBESCHREIBUNG
SV-RE DVND 315 II
SV-RE DVND 315 II

Steuer- und Versorgungseinheit für DVND 315. Steuerung von bis zu 4 Lüftungsgeräten
