Schritt 3/3
- Konstandruckgeregeltes Lüftungsgerät für die Außenaufstellung
- Maximaler Volumenstrom zur Auslegung: 3.375 m³/h
- Geräuscharm mit nur 52 dB (A) bei 3.375 m³/h (3 Meter Entfernung) | Schallleistungspegel saugseitig nur 51 dB (A) bei 3.375 m³/h
- Niedriger Energieverbrauch mit nur 282 W bei 3.375 m³/h
- Öffnung für Kanäle mit max. 585 mm x 585 mm Außenmaß
- Vorbereitet für den Anschluss eines Wickelfalzrohres von unten (DN 500)
- Werkseitiger Reparaturschalter
- Bauhöhe: 1.252 mm
- NEU: WLAN-Schnittstelle zum Abruf und zur Änderung der Einstellungen
Ausgewählter Betriebspunkt:
Volumenstrom V'm3/h
Druckerhöhung ∆pPa
Drehzahl n1/min
{{warning}}
1. Technische Daten (Betriebspunkt)
Schallleistungspegel Gehäuse
Frequenz
Hz
Hz
Lw, A
{{frequency}}
{{caseA}}
{{acousticData.caseASum}}
{{caseUnweighted}}
{{acousticData.caseSum}}
Schalldruckpegel in 3m Entfernung
Frequenz
Hz
Hz
Lw, A
{{frequency}}
{{case3mA}}
{{acousticData.case3mASum}}
{{case3m}}
{{acousticData.case3mSum}}
Schallleistungspegel an der Saugseite
Frequenz
Hz
Hz
Lw, A
{{frequency}}
{{intakeA}}
{{acousticData.intakeASum}}
{{intake}}
{{acousticData.intakeSum}}
Schallleistungspegel an der Druckseite
Frequenz
Hz
Hz
Lw, A
{{frequency}}
{{pressureA}}
{{acousticData.pressureASum}}
{{pressure}}
{{acousticData.pressureSum}}
Energetische Daten
Energieverbrauch: {{P}} W
SFP: {{SFP}} W/(m3/h)
SFP: {{SFP}} W/(m3/h)
Hinweise zur Angabe: Abweichung der Werte im Betrieb möglich.
2. Weitere technische Daten
| Integrierte Druckregelung | ||
| WLAN-Schnittstelle zum Abruf und zur Änderung der Einstellungen | Werkseitig vorhanden | |
| Einstellbare Druckerhöhung | Pa | 15 -300* |
| Elektrische Angaben | ||
| Antriebstechnik | EC-Technik | |
| Reparaturschalter | Werkseitig vorhanden | |
| Anschlussspannung | 230 V / 50 Hz | |
| Nennstrom max. | A | 2,20 |
| Schutzart des Motors | IP | 54 |
| Interner Motorschutz | Werkseitig vorhanden | |
| Störmelderelais | Werkseitig vorhanden | |
| Eigenschaften | ||
| Gewicht gesamt (nur Sockel) | kg | 95 (47) |
| Material (Gehäuse) | verzinktes Stahlblech | |
| Wärmebrückenfreiheit | Sockel mit Mineralwolle gedämmt, S=50 mm, WLG 035 | |
| * Technisch mögliche Druckerhöhung ist abhängig der Gesamtanlage / dem Rohrnetz | ||

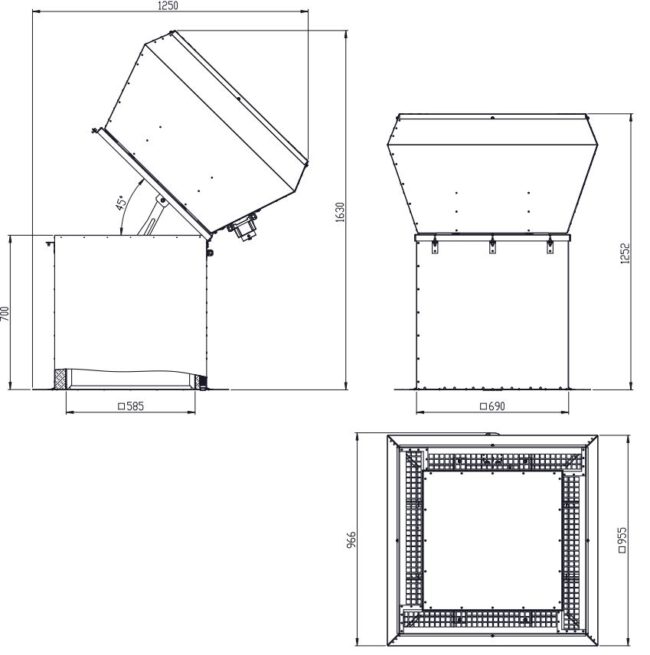

3. Maße
4. Einbaubeispiele
5. Zubehör
ABBILDUNG
PRODUKTBEZEICHNUNG
PRODUKTBESCHREIBUNG
DAB-A50
Ausgleichsblech zur Installation auf Flachdächern mit geringfügiger Neigung. Bleche für folgende Neigungswinkel sind verfügbar:
DAB2-A50 für Dachneigung 2°
DAB3-A50 für Dachneigung 3°
DAB4-A50 für Dachneigung 4°
RAS-A50
Rohranschluss-Set bestehend aus Rohranschlussstutzen und elastischem Verbinder zum körperschallfreien Anschluss von Wickelfalzrohren.
Für Wickelfalzleitungen DN 500 mm.
