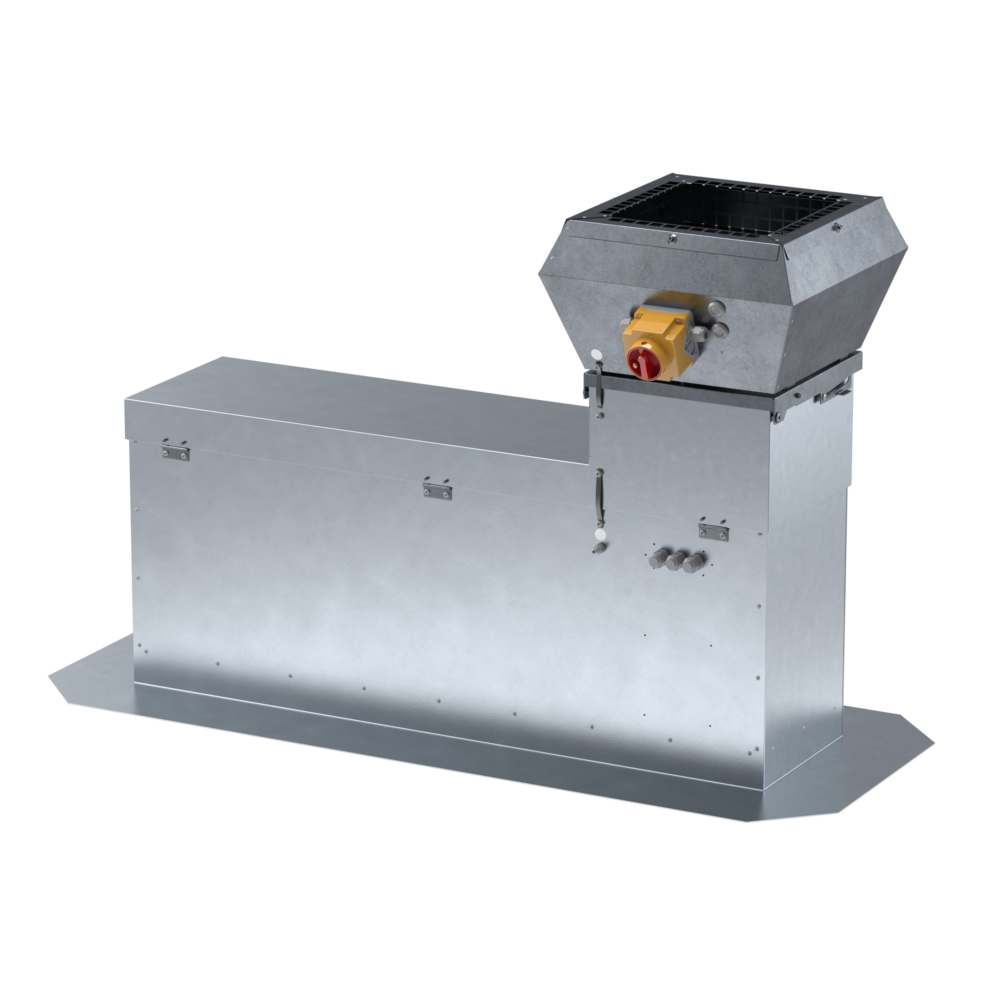

- Kontsantdruckgeregeltes Lüftungsgerät für die Außenaufstellung
- Maximaler Volumenstrom zur Auslegung: 713 m³/h
- Besonders hohe saugseitige akustische Dämpfung
- Geräuscharm mit nur 51 dB (A) bei 713 m³/h (3 Meter Entfernung) | Schallleistungspegel saugseitig nur 50 dB (A) bei 713 m³/h
- Niedriger Energieverbrauch mit nur 87 W bei 713 m³/h
- Ansaugung von unten für rechteckige Kanäle - insbesondere Ventisafe - mit max. Außenmaß 290 mm x 290 mm
- Werkseitiger Reparaturschalter
- Bauhöhe: 968 mm
- NEU: WLAN-Schnittstelle zum Abruf und zur Änderung der Einstellungen
Ausgewählter Betriebspunkt:
Volumenstrom V'm3/h
Druckerhöhung ∆pPa
Drehzahl n1/min
{{warning}}
1. Technische Daten (Betriebspunkt)
Schallleistungspegel Gehäuse
Frequenz
Hz
Hz
Lw, A
{{frequency}}
{{caseA}}
{{acousticData.caseASum}}
{{caseUnweighted}}
{{acousticData.caseSum}}
Schalldruckpegel in 3m Entfernung
Frequenz
Hz
Hz
Lw, A
{{frequency}}
{{case3mA}}
{{acousticData.case3mASum}}
{{case3m}}
{{acousticData.case3mSum}}
Schallleistungspegel an der Saugseite
Frequenz
Hz
Hz
Lw, A
{{frequency}}
{{intakeA}}
{{acousticData.intakeASum}}
{{intake}}
{{acousticData.intakeSum}}
Schallleistungspegel an der Druckseite
Frequenz
Hz
Hz
Lw, A
{{frequency}}
{{pressureA}}
{{acousticData.pressureASum}}
{{pressure}}
{{acousticData.pressureSum}}
Energetische Daten
Energieverbrauch: {{P}} W
SFP: {{SFP}} W/(m3/h)
SFP: {{SFP}} W/(m3/h)
Hinweise zur Angabe: Abweichung der Werte im Betrieb möglich.
2. Weitere technische Daten
| Integrierte Druckregelung | ||
| WLAN-Schnittstelle zum Abruf und zur Änderung der Einstellungen | Werkseitig vorhanden | |
| Einstellbare Druckerhöhung | Pa | 15-300* |
| Elektrische Angaben | ||
| Antriebstechnik | EC-Technik | |
| Reparaturschalter | Werkseitig vorhanden | |
| Anschlussspannung | 230 V / 50 Hz | |
| Nennstrom max. | A | 1,40 |
| Schutzart des Motors | IP | 54 |
| Interner Motorschutz | Werkseitig vorhanden | |
| Störmelderelais | Werkseitig vorhanden | |
| Eigenschaften | ||
| Gewicht gesamt (nur Sockel) | kg | 52 (40) |
| Material (Gehäuse) | verzinktes Stahlblech (Kopf), Aluminium (Sockel) | |
| Wärmebrückenfreiheit | Sockel mit Mineralwolle gedämmt, S=50 mm, WLG 035 | |
| * Technisch mögliche Druckerhöhung ist abhängig der Gesamtanlage / dem Rohrnetz | ||
3. Maße
| A | mm | 547 |
| B | mm | 440 |
| H | mm | 338 |
| L1 | L2 | mm | 1.200 | 1.490 |
| H1 | H2 | mm | 505 | 655 |
| B1 | B2 | mm | 420,5 | 703,5 |
| a | mm | 290 |
4. Einbaubeispiele
5. Zubehör
ABBILDUNG
PRODUKTBEZEICHNUNG
PRODUKTBESCHREIBUNG
DABHL-A20
Ausgleichsblech zur Installation auf Flachdächern mit geringfügiger Neigung. Neigung an der langen Seite. Bleche für folgende Neigungswinkel sind verfügbar:
DABHL2-A20 für Dachneigung 2°
DABHL3-A20 für Dachneigung 3°
DABHL4-A20 für Dachneigung 4°
DABHK-A20
Ausgleichsblech zur Installation auf Flachdächern mit geringfügiger Neigung. Neigung an der kurzen Seite. Bleche für folgende Neigungswinkel sind verfügbar:
DABHK2-A20 für Dachneigung 2°
DABHK3-A20 für Dachneigung 3°
DABHK4-A20 für Dachneigung 4°
