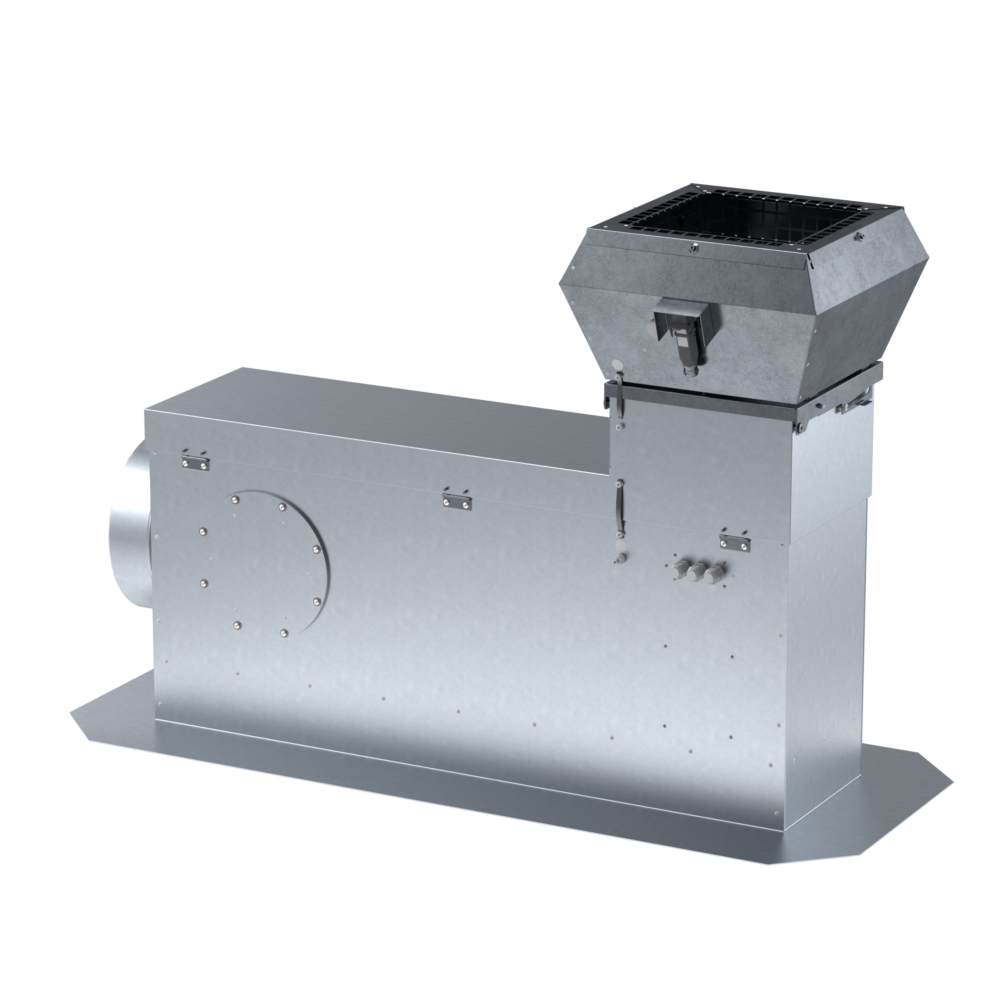

![DVSA1S-A06 DVSA1S-A06](https://www.aereco-finder.de/wp-content/uploads/2021/12/DVSA1S-A06-2-e1640101864348.png)
- Konstantdruckgeregeltes Lüftungsgerät für die Außenaufstellung
- Maximaler Volumenstrom zur Auslegung: 293 m³/h
- Besonders hohe saugseitige akustische Dämpfung
- Geräuscharm mit nur 44 dB (A) bei 293 m³/h (3 Meter Entfernung) | Schallleistungspegel saugseitig nur 37 dB (A) bei 293 m³/h
- Niedriger Energieverbrauch mit nur 28 W bei 293 m³/h
- 1 x Ansaugung stirnseitig mit Rohranschlussstutzen DN 200 mm
- 3 Blinddeckel für weitere optionale Rohranschlüsse (unten, links, rechts) vorhanden
- Werkseitiger Steckverbinder zur Spannungstrennung
- Bauhöhe: 956 mm
1. Technische Daten (Betriebspunkt)
Hz
Hz
Hz
Hz
SFP: {{SFP}} W/(m3/h)
2. Weitere technische Daten
Integrierte Druckregelung | ||
Integrierte Druckregelung | Werkseitig vorhanden | |
Einstellbare Druckerhöhung | Pa | 40 -200* |
Elektrische Angaben | ||
Antriebstechnik | EC-Technik | |
Reparaturschalter | nein, spannungsfrei über Steckverbbinder | |
Anschlussspannung | 230 V / 50 Hz | |
Nennstrom max. | A | 0,75 |
Schutzart des Motors | IP | 54 |
Interner Motorschutz | Werkseitig vorhanden | |
Störmelderelais | Werkseitig vorhanden | |
Eigenschaften | ||
Gewicht gesamt (nur Sockel) | kg | 41 (32) |
Material (Gehäuse) | verzinktes Stahlblech (Kopf), Aluminium (Sockel) | |
Wärmebrückenfreiheit | Sockel mit Mineralwolle gedämmt, S=50 mm, WLG 035 | |
* Technisch mögliche Druckerhöhung ist abhängig der Gesamtanlage / dem Rohrnetz |
Umbau Rohrstutzen:
![](https://www.aereco-finder.de/wp-content/uploads/2021/12/UmbauRohrstutzen_DVSAxS_20211220-e1640015895986.jpg)

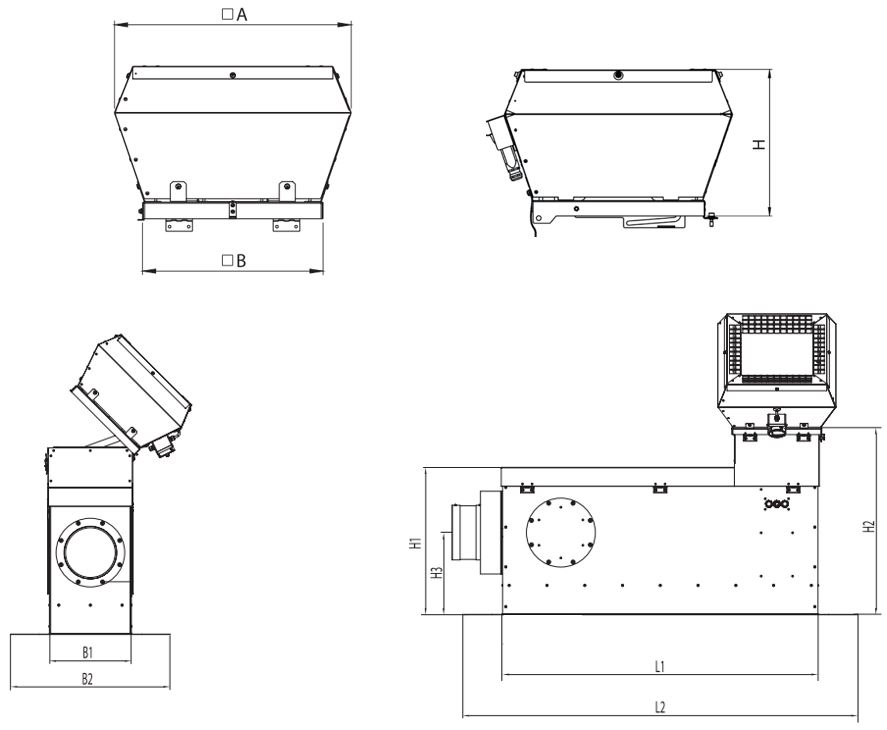

3. Maße
![](https://www.aereco-finder.de/wp-content/uploads/2021/12/DVSA1S_A06.jpg)
A | mm | 445 |
B | mm | 340 |
H | mm | 285 |
L1 | L2 | mm | 1.200 | 1.490 |
H1 | H2 | mm | 556 | 706 |
H3 | mm | 310 |
B1 | B2 | mm | 320,5 | 603,5 |
4. Einbaubeispiele
![](https://www.aereco-finder.de/wp-content/uploads/2021/12/DVS1S2S3S_Warmdach.jpg)
5. Zubehör
![DABHL-A06/A10 DABHL-A06/A10](https://www.aereco-finder.de/wp-content/uploads/2021/12/DABHL-1-e1639997596340.jpg)
Ausgleichsblech zur Installation auf Flachdächern mit geringfügiger Neigung. Neigung an der langen Seite. Bleche für folgende Neigungswinkel sind verfügbar:
DABHL2-A06/A10 für Dachneigung 2°
DABHL3-A06/A10 für Dachneigung 3°
DABHL4-A06/A10 für Dachneigung 4°
![DABHK-A06/A10 DABHK-A06/A10](https://www.aereco-finder.de/wp-content/uploads/2021/12/DABHK-e1639997333292.jpg)
Ausgleichsblech zur Installation auf Flachdächern mit geringfügiger Neigung. Neigung an der kurzen Seite. Bleche für folgende Neigungswinkel sind verfügbar:
DABHK2-A06/A10 für Dachneigung 2°
DABHK3-A06/A10 für Dachneigung 3°
DABHK4-A06/A10 für Dachneigung 4°
![VSA.ABXW. 140 – 355 wetterfeste Anschlussboxen für die Außenaufstellung VSA.ABXW. 140 – 355 wetterfeste Anschlussboxen für die Außenaufstellung](https://www.aereco-finder.de/wp-content/uploads/2021/09/VSA.ABXW_.-wetterfeste-Anschlussbox.jpg)
VSA.ABXW. wetterfeste Anschlussboxen für die Außenaufstellung: VSA.ABXW. 140, VSA.ABXW. 160, VSA.ABXW. 180, VSA.ABXW. 200, VSA.ABXW. 225, VSA.ABXW. 280, VSA. ABXW.355
Die Anschlussboxen dienen dazu, einen technischen Übergang von Ventisafe zu Wickelfalz zu ermöglichen gem. der abZ Nr. Z-41.6-650.
