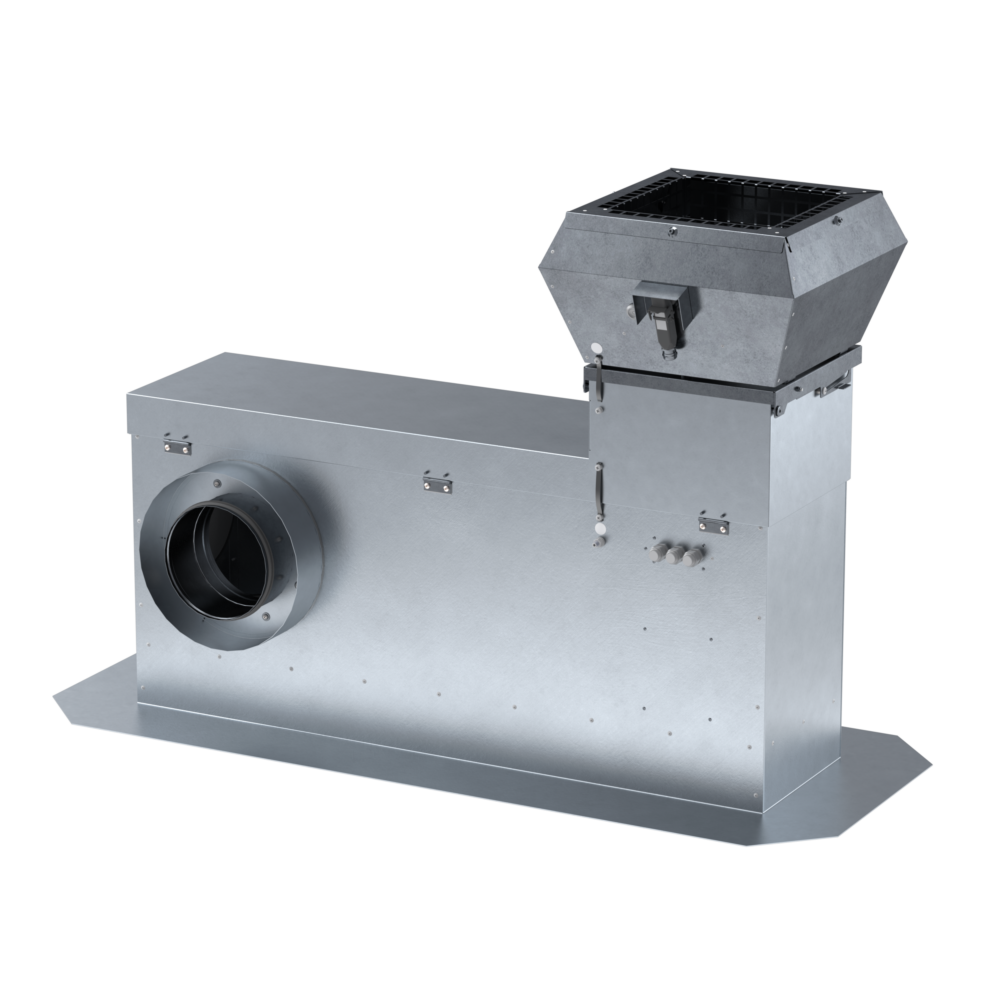

- Konstantdruckgeregeltes Lüftungsgerät für die Außenaufstellung
- Maximaler Volumenstrom zur Auslegung: 293 m³/h
- Besonders hohe saugseitige akustische Dämpfung
- Geräuscharm mit nur 44 dB (A) bei 293 m³/h (3 Meter Entfernung) | Schallleistungspegel saugseitig nur 37 dB (A) bei 293 m³/h
- Niedriger Energieverbrauch mit nur 28 W bei 293 m³/h
- 2 x Ansaugung seitlich mit Rohranschlussstutzen DN 200 mm
- 2 Blinddeckel für weitere optionale Rohranschlüsse (unten, stirnseitig) vorhanden
- Werkseitiger Steckverbinder zur Spannungstrennung
- Bauhöhe: 956 mm
1. Technische Daten (Betriebspunkt)
Hz
Hz
Hz
Hz
SFP: {{SFP}} W/(m3/h)
2. Weitere technische Daten
| Integrierte Druckregelung | ||
| Integrierte Druckregelung | Werkseitig vorhanden | |
| Einstellbare Druckerhöhung | Pa | 40 -200* |
| Elektrische Angaben | ||
| Antriebstechnik | EC-Technik | |
| Reparaturschalter | nein, spannungsfrei über Steckverbbinder | |
| Anschlussspannung | 230 V / 50 Hz | |
| Nennstrom max. | A | 0,75 |
| Schutzart des Motors | IP | 54 |
| Interner Motorschutz | Werkseitig vorhanden | |
| Störmelderelais | Werkseitig vorhanden | |
| Eigenschaften | ||
| Gewicht gesamt (nur Sockel) | kg | 41 (32) |
| Material (Gehäuse) | verzinktes Stahlblech (Kopf), Aluminium (Sockel) | |
| Wärmebrückenfreiheit | Sockel mit Mineralwolle gedämmt, S=50 mm, WLG 035 | |
| * Technisch mögliche Druckerhöhung ist abhängig der Gesamtanlage / dem Rohrnetz | ||
Umbau Rohrstutzen:

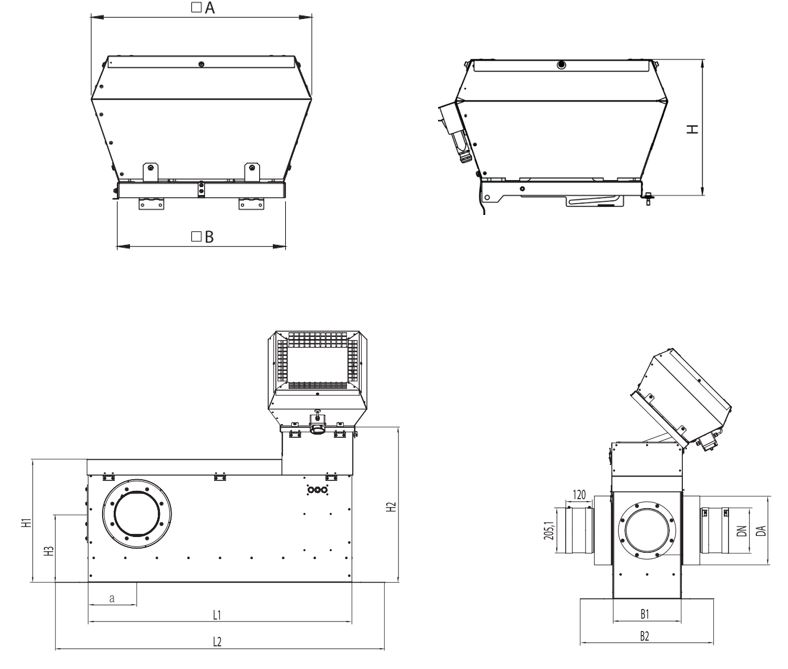

3. Maße
| A | mm | 445 |
| B | mm | 340 |
| H | mm | 285 |
| L1 | L2 | mm | 1.200 | 1.490 |
| H1 | H2 | mm | 556 | 706 |
| H3 | mm | 310 |
| B1 | B2 | mm | 320,5 | 603,5 |
| øDN | øDA | mm | 200 | 312 |
| a | mm | 220 |
4. Einbaubeispiele
5. Zubehör
Ausgleichsblech zur Installation auf Flachdächern mit geringfügiger Neigung. Neigung an der langen Seite. Bleche für folgende Neigungswinkel sind verfügbar:
DABHL2-A06/A10 für Dachneigung 2°
DABHL3-A06/A10 für Dachneigung 3°
DABHL4-A06/A10 für Dachneigung 4°
Ausgleichsblech zur Installation auf Flachdächern mit geringfügiger Neigung. Neigung an der kurzen Seite. Bleche für folgende Neigungswinkel sind verfügbar:
DABHK2-A06/A10 für Dachneigung 2°
DABHK3-A06/A10 für Dachneigung 3°
DABHK4-A06/A10 für Dachneigung 4°
VSA.ABXW. wetterfeste Anschlussboxen für die Außenaufstellung: VSA.ABXW. 140, VSA.ABXW. 160, VSA.ABXW. 180, VSA.ABXW. 200, VSA.ABXW. 225, VSA.ABXW. 280, VSA. ABXW.355
Die Anschlussboxen dienen dazu, einen technischen Übergang von Ventisafe zu Wickelfalz zu ermöglichen gem. der abZ Nr. Z-41.6-650.
