Schritt 3/3

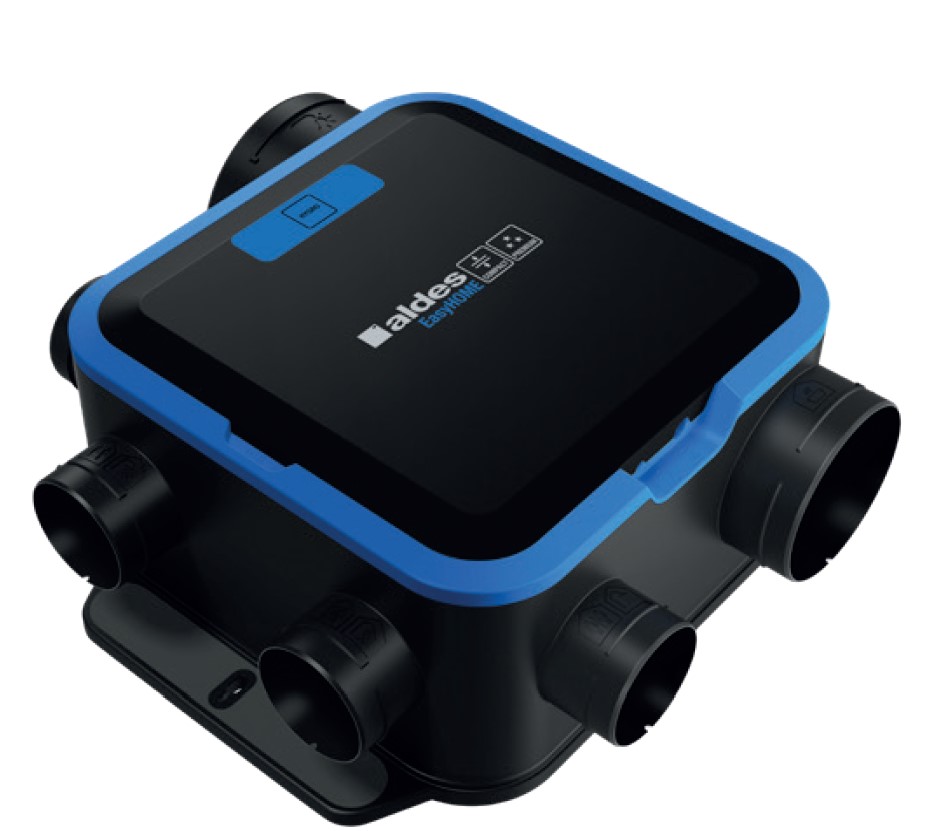

- Konstantdruckgeregeltes Lüftungsgerät für eine unauffällige Wohnraumlüftung im Einfamilienhaus oder der Wohnung
- Maximaler Volumenstrom zur Auslegung: 220 m³/h
- Bis zu 5 Abluftelemente können angeschlossen werden
- Geräuscharm mit nur 28 dB (A) bei 100 m³/h
- Niedriger Energieverbrauch mit nur 10 W bei 100 m³/h
- 7 einstellbare Unterdrücke: 40, 80, 100, 120, 140, 180, 200, 240 Pa

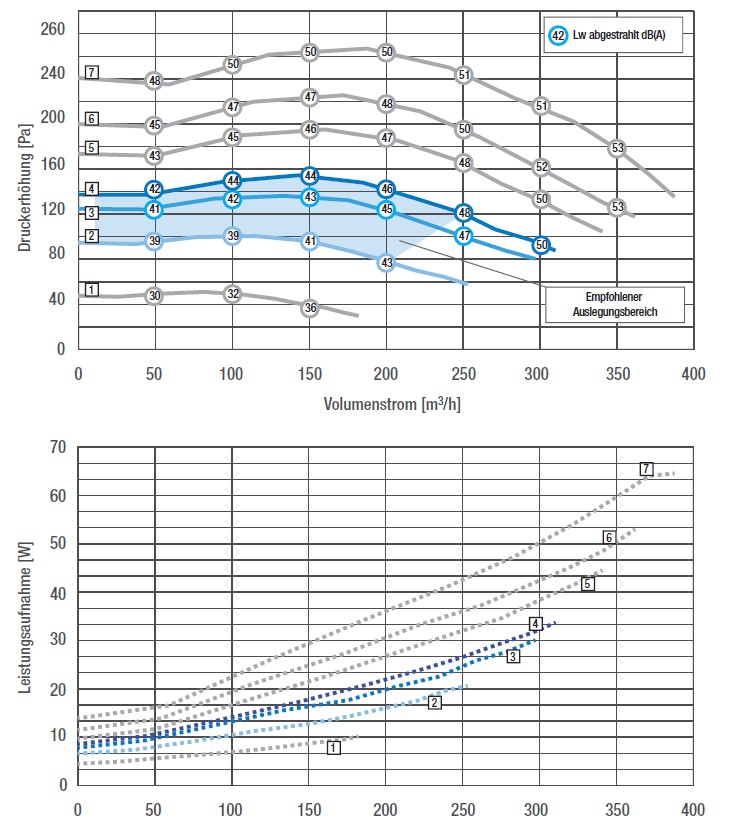

1. Technische Daten (Betriebspunkt)
| Lauf unter 40 Pa Einstellung [1]: | |||||
| Luftmenge [m³/h] | 50 | 100 | 150 | 200 | 250 |
| Schallleistungspegel [dB(A)] | 30 | 32 | 36 | - | - |
| Lauf unter 80 Pa Einstellung [2]: | |||||
| Luftmenge [m³/h] | 50 | 100 | 150 | 200 | 250 |
| Schallleistungspegel [dB(A)] | 39 | 39 | 41 | 43 | - |
| Lauf unter 120 Pa Einstellung [3]: | |||||
| Luftmenge [m³/h] | 50 | 100 | 150 | 200 | 250 |
| Schallleistungspegel [dB(A)] | 41 | 42 | 43 | 45 | 47 |
| Lauf unter 140 Pa Einstellung [4]: | |||||
| Luftmenge [m³/h] | 50 | 100 | 150 | 200 | 250 |
| Schallleistungspegel [dB(A)] | 42 | 44 | 44 | 46 | 48 |
2. Weitere technische Daten
| Lufttechnische und akustische Angaben | ||
| Maximale Luftmenge @ 100 Pa | m3/h | 220 |
| Maximale Druckdifferenz | Pa | 240 |
| Einstellbare Druckstufen | Pa | 40 / 80 / 120/ 140 / 180 / 200 / 240 |
| Anschlüsse | Abluft: 4 x DN 80 mm 1 x DN 125 mm Fortluft: 1 x DN 160 mm | |
| Energetische Angaben | ||

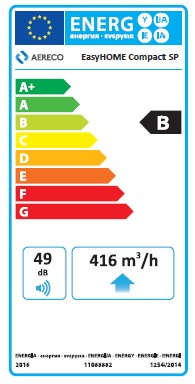

| SEV-Klasse – EasyHOME Compact + mindestens 2 bedarfsg. Abluftelemente | B | |
| Antrieb | EC-Motor | |
| Spezifische Leistungsaufnahme | W/(m³/h) | 0,107 |
| Elektrische Angaben | ||
| Spannungsversorgung | 230 VAC / 50 Hz | |
| Leistungsaufnahme @ 100 m³/h // @ 200 m³/h | W | 10 // 20 |
| Motorschutz | IP | X2 |
| Maximale Stromaufnahme | A | 0,8 |
| Maximale Leistungsaufnahme | W | 85 |
| Sonstige Eigenschaften | ||
| Maße | mm | 460 x 460 x 187 |
| Material | Kunststoff, 77% Recyclinganteil | |
| Gewicht | kg | 3,6 |
| Zulässige Luft- und Umgebungstemperatur | °C | +5 ... +55 |

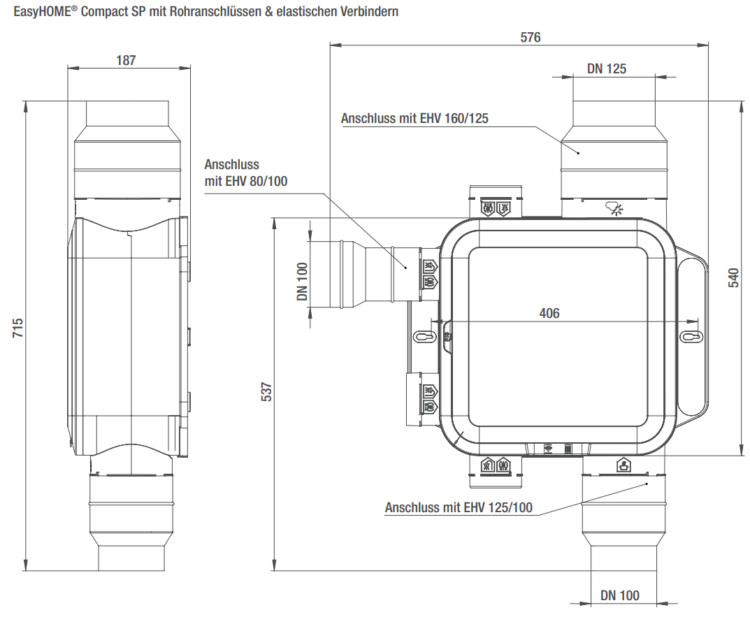

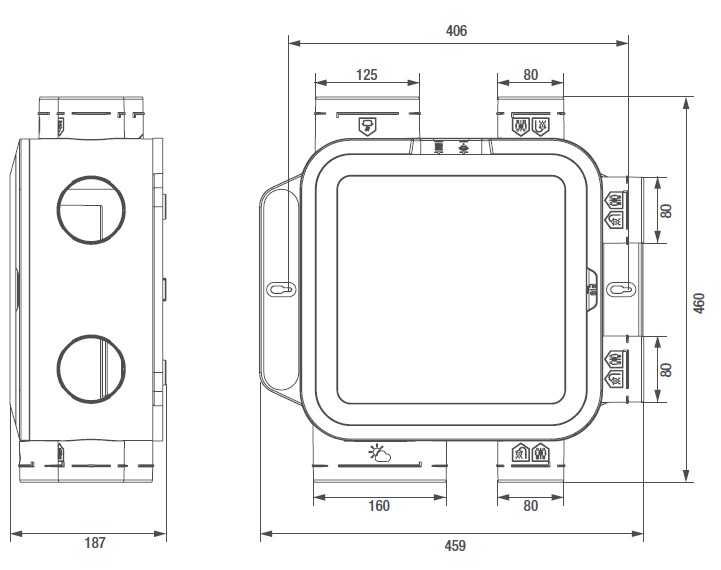

3. Maße

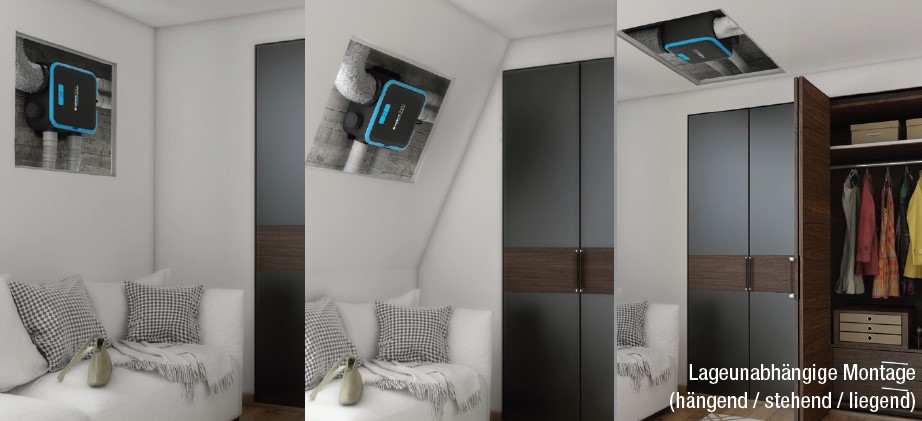

4. Einbaubeispiele
5. Zubehör
ABBILDUNG
PRODUKTBEZEICHNUNG
PRODUKTBESCHREIBUNG
Anschlussset EHV 160/125
Anschlussset für Anschlussstutzen DN 160 / Fortluftleitung DN 125
Anschlussset EHV 125/100
Anschlussset für Anschlussstutzen DN 125 / Abluftleitung DN 100
Anschlussset EHV 80/100
Anschlussset für Anschlussstutzen DN 80 / Abluftleitung DN 100
KLS 01
Kellerlüftungssteuerung zur bedarfsgeführten Belüftung von Keller(räumen) im Ein- und Mehrfamilienhaus.
TDSF 100.1000.50 Telefonieschalldämpfer
TDSF 100.1000.50 Telefonieschalldämpfer für die Innenaufstellung
TDSF 125.1000.50 Telefonieschalldämpfer
TDSF 125.1000.50 Telefonieschalldämpfer für die Innenaufstellung
TDSF 160.1000.50 Telefonieschalldämpfer
TDSF 160.1000.50 Telefonieschalldämpfer für die Innenaufstellung
WHF 100 Fortlufthaube
Fortlufthaube ø 100 mm
WHF 125 Fortlufthaube
Fortlufthaube ø125 mm
DDH 125 Dachhaube für das Schräg- und Steildach
Dachhaube für das Schräg- und Steildach
DDH 160 Dachhaube für das Schräg- und Steildach
DDH 160 Dachhaube für das Schräg- und Steildach
DDF 125 MID Dachhaube für Flachdach
DDF 125 Dachhaube für Flachdach
DDF 160 MID Dachhaube für Flachdach
DDF 160 Dachhaube für Flachdach
Airtube 75 R
Airtube 75 R Lüftungsrohr
Airtube 102 O Plus
Airtube 102 O Plus Lüftungsrohr
