Schritt 3/3
- Lüftungsgerät für die Außenaufstellung oder Innenaufstellung in beheizten Räumen mit adaptiver Konstantdruckregelung
- Maximaler Volumenstrom zur Auslegung: 2.800 m³/h
- Besonders kompakte und flache Konstruktion für eine platzsparende Installation auf dem Dach
- Geräuscharm mit 62 dB (A) bei 2.800 m³/h (3 Meter Entfernung) | Schallleistungspegel saugseitig 72 dB (A) bei 2.800 m³/h
- Niedriger Energieverbrauch mit nur 279 W bei 2.800 m³/h
- 2 x Ansaugung seitlich mit Rohranschlussstutzen DN 400 mm
- Werkseitiger Wartungsschalter
- Bauhöhe: 747 mm
- ModBus Schnittstelle zur Einbindung in die GLT
- Ultimate Variante (Option): Epoxydharzlackierung für Korrosionsschutz C5 und ein mit Melaminharz isoliertes Plenum

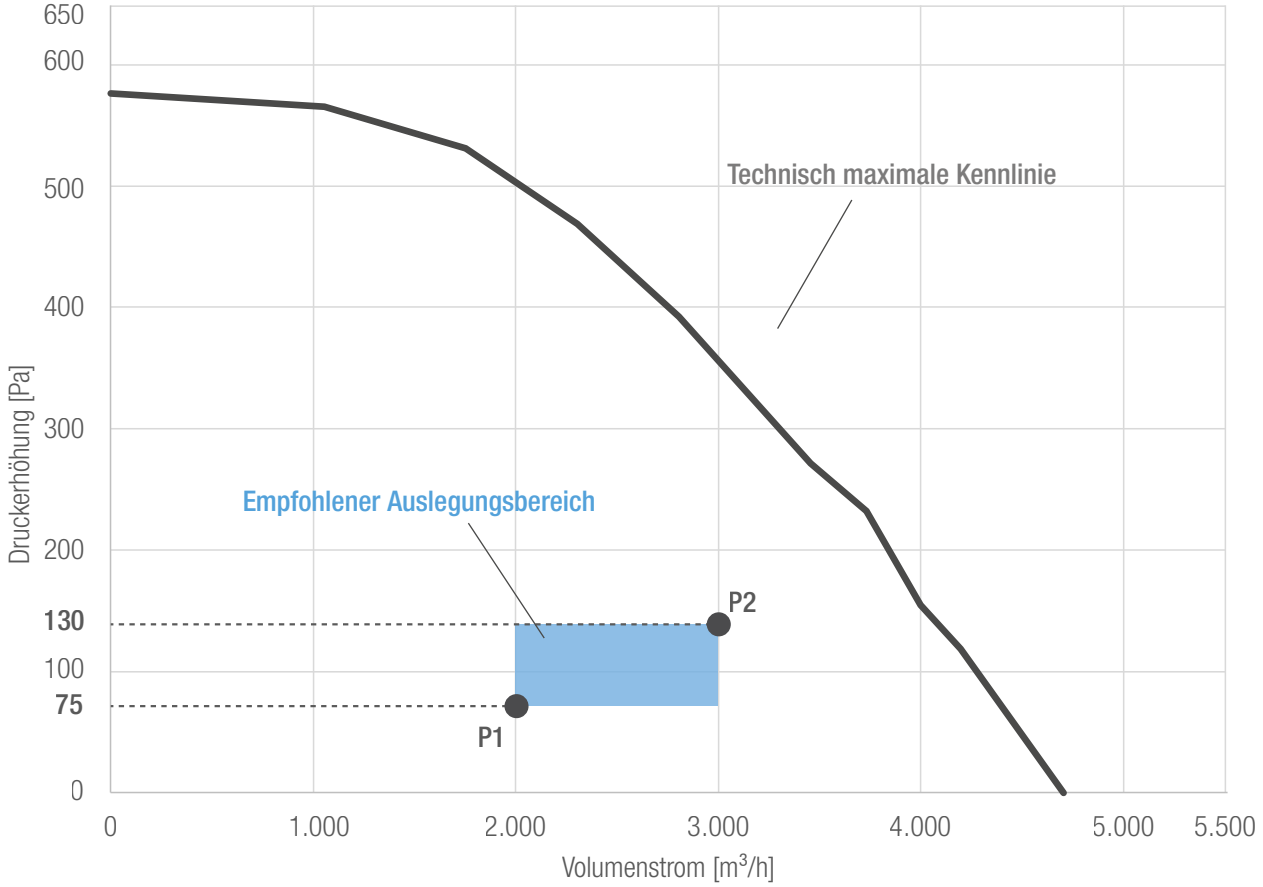

1. Technische Daten (Betriebspunkt)
| BP | Schallleistung an der Saugseite [dB] | Gesamtpegel | ||||||
| 125 Hz | 250 Hz | 500 Hz | 1.000Hz | 2.000 Hz | 4.000 Hz | 8.000 Hz | (in dB(A)) | |
| 2.000 m³/h und 75 Pa | 71 | 68 | 61 | 55 | 55 | 49 | 42 | 64 |
| 3.000 m³/h und 130 Pa | 80 | 77 | 70 | 63 | 63 | 58 | 50 | 73 |
| BP | Schalldruckpegel in 3 m Entfernung [dB] | Gesamtpegel | ||||||
| 125 Hz | 250 Hz | 500 Hz | 1.000Hz | 2.000 Hz | 4.000 Hz | 8.000 Hz | (in dB(A)) | |
| 2.000 m³/h und 75 Pa | 71 | 78 | 66 | 63 | 58 | 53 | 46 | 54 |
| 3.000 m³/h und 130 Pa | 80 | 86 | 74 | 72 | 67 | 62 | 55 | 63 |
2. Weitere technische Daten
| Integrierte Druckregelung | ||
| WLAN-Schnittstelle für Einstellungen | Nicht vorhanden | |
| Touchoberfläche für Einstellungen | Werkseitig vorhanden | |
| ModBus-Schnittstelle | Werkseitig vorhanden | |
| Einstellbare Druckerhöhung | Pa | 75-300* |
| Elektrische Angaben | ||
| Antriebstechnik | EC-Technik | |
| Reparaturschalter | Werkseitig vorhanden | |
| Anschlussspannung | 230 V / 50 Hz | |
| Nennstrom max. | A | 6,34 |
| Schutzart des Motors | IP | 24 |
| Interner Motorschutz | Werkseitig vorhanden | |
| Störmelderelais | Werkseitig vorhanden | |
| Eigenschaften | ||
| Gewicht | kg | 44 |
| Material (Gehäuse) | verzinktes Stahlblech** | |
| Wärmedämmung | keine | |
| im Lieferumfang enthalten | 2x EEV 400 | |
| * Technisch mögliche Druckerhöhung ist abhängig der Gesamtanlage / dem Rohrnetz **Auf Anfrage ist die Ultimate Variante erhältlich. Diese verfügt über eine Epoxydharzlackierung (Korrosionsschutz C5) und ein mit Melaminharz isoliertes Plenum. | ||
3. Maße
4. Einbaubeispiele
5. Zubehör
ABBILDUNG
PRODUKTBEZEICHNUNG
PRODUKTBESCHREIBUNG
EBD 400
Blinddeckel DN 400 für EasyVEC Ultra / Ultimate micro-watt+ 4.000.
Ermöglicht Ansaugung mit einem Stutzen.
ERS 4.000 DN 500
Rohrstutzen für rohrgebundene Fortluft EasyVEC Ultra / Ultimate micro-watt+ 4.000, DN 500
EAB-4.000
Antivibrationsblöcke (Satz mit 4 Stück): Verringert Schwingungs-und Körperschallübertragung vom Lüftungsgerät auf das Bauwerk.
VSA.ABXW. 140 – 355 wetterfeste Anschlussboxen für die Außenaufstellung
VSA.ABXW. wetterfeste Anschlussboxen für die Außenaufstellung: VSA.ABXW. 140, VSA.ABXW. 160, VSA.ABXW. 180, VSA.ABXW. 200, VSA.ABXW. 225, VSA.ABXW. 280, VSA. ABXW.355
Die Anschlussboxen dienen dazu, einen technischen Übergang von Ventisafe zu Wickelfalz zu ermöglichen gem. der abZ Nr. Z-41.6-650.
RSDW 400.900.100 Rohrschalldämpfer
RSDW 400.900.100 - DN 400, Länge 900 mm, Packungsdicke 100 mm
