- Lüftungsgerät für die Außenaufstellung mit adaptiver Druckregelung
- Maximaler Volumenstrom zur Auslegung: 490 m³/h
- Besonders kompakte und flache Konstruktion für eine platzsparende Installation auf dem Dach
- Geräuscharm mit 46 dB (A) bei 490 m³/h (3 Meter Entfernung) | Schallleistungspegel saugseitig 55 dB (A) bei 490 m³/h
- Niedriger Energieverbrauch mit nur 42 W bei 490 m³/h
- 1 x Ansaugung stirnseitig mit Rohranschlussstutzen DN 250 mm
- Werkseitiger Wartungsschalter
- Bauhöhe: 408 mm
- ModBus Schnittstelle zur Einbindung in die GLT
- Ultimate Variante (Option): Epoxydharzlackierung für Korrosionsschutz C5 und ein mit Melaminharz isoliertes Plenum

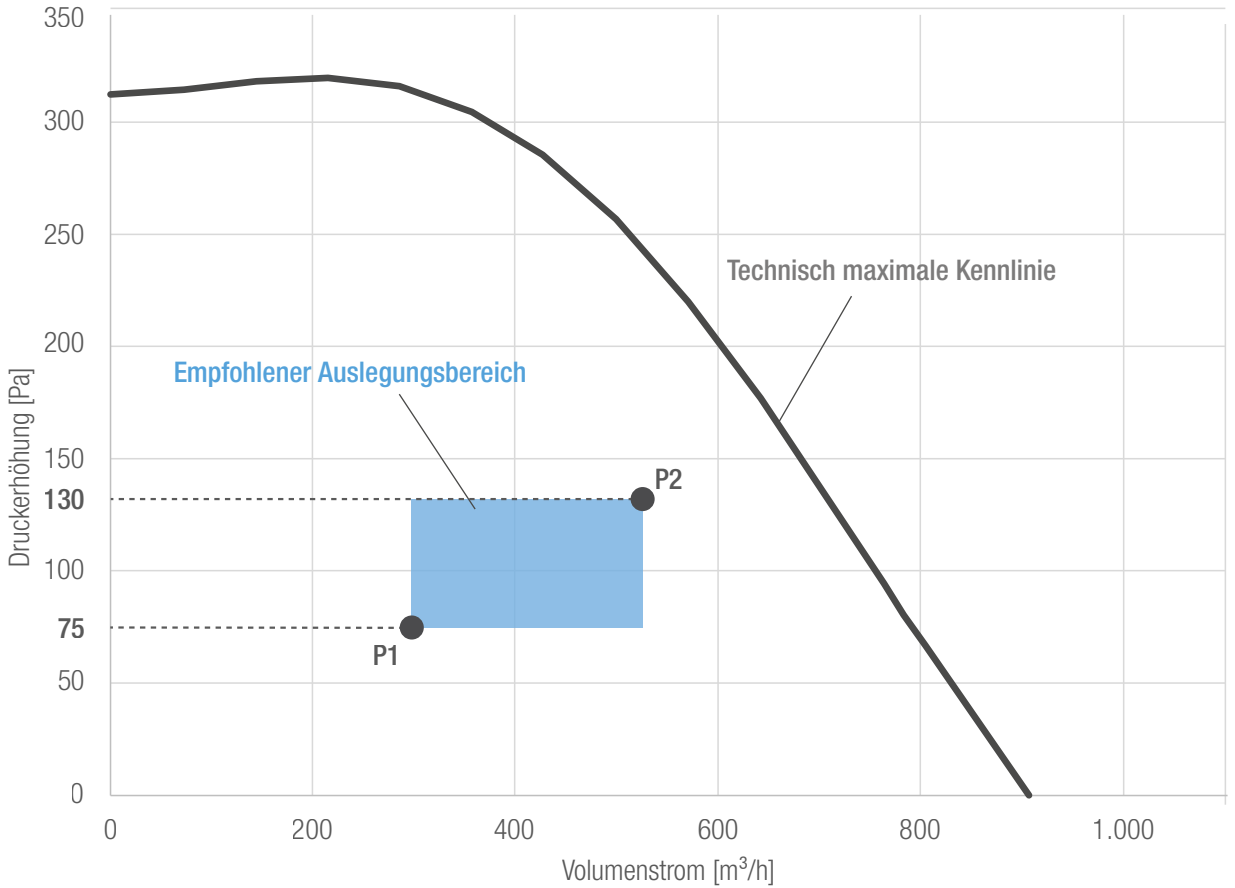

1. Technische Daten (Betriebspunkt)
| BP | Schallleistung an der Saugseite [dB] | Gesamtpegel | ||||||
| 125 Hz | 250 Hz | 500 Hz | 1.000Hz | 2.000 Hz | 4.000 Hz | 8.000 Hz | (in dB(A)) | |
| 350 m³/h und 120 Pa | 58 | 53 | 44 | 42 | 39 | 43 | 40 | 50 |
| 490 m³/h und 120 Pa | 61 | 57 | 48 | 46 | 43 | 46 | 43 | 54 |
| BP | Schalldruckpegel in 4 m Entfernung [dB] | Gesamtpegel | ||||||
| 125 Hz | 250 Hz | 500 Hz | 1.000Hz | 2.000 Hz | 4.000 Hz | 8.000 Hz | (in dB(A)) | |
| 350 m³/h und 120 Pa | 54 | 61 | 56 | 50 | 47 | 44 | 39 | 38 |
| 490 m³/h und 120 Pa | 57 | 66 | 60 | 54 | 51 | 48 | 42 | 42 |
2. Weitere technische Daten
| Integrierte Druckregelung | ||
| WLAN-Schnittstelle für Einstellungen | Nicht vorhanden | |
| Touchoberfläche für Einstellungen | Werkseitig vorhanden | |
| ModBus-Schnittstelle | Werkseitig vorhanden | |
| Einstellbare Druckerhöhung | Pa | 75-300* |
| Elektrische Angaben | ||
| Antriebstechnik | EC-Technik | |
| Reparaturschalter | Werkseitig vorhanden | |
| Anschlussspannung | 230 V / 50 Hz | |
| Nennstrom max. | A | 1,66 |
| Schutzart des Motors | IP | 24 |
| Interner Motorschutz | Werkseitig vorhanden | |
| Störmelderelais | Werkseitig vorhanden | |
| Eigenschaften | ||
| Gewicht | kg | 17 |
| Material (Gehäuse) | verzinktes Stahlblech** | |
| Wärmedämmung | keine | |
| * Technisch mögliche Druckerhöhung ist abhängig der Gesamtanlage / dem Rohrnetz **Auf Anfrage ist die Ultimate Variante erhältlich. Diese verfügt über eine Epoxydharzlackierung (Korrosionsschutz C5) und ein mit Melaminharz isoliertes Plenum. | ||
3. Maße
4. Einbaubeispiele
5. Zubehör
ABBILDUNG
PRODUKTBEZEICHNUNG
PRODUKTBESCHREIBUNG
EAB-400/700
Antivibrationsblöcke (Satz mit 4 Stück): Verringert Schwingungs-und Körperschallübertragung vom Lüftungsgerät auf das Bauwerk.
VSA.ABXW. 140 – 355 wetterfeste Anschlussboxen für die Außenaufstellung
VSA.ABXW. wetterfeste Anschlussboxen für die Außenaufstellung: VSA.ABXW. 140, VSA.ABXW. 160, VSA.ABXW. 180, VSA.ABXW. 200, VSA.ABXW. 225, VSA.ABXW. 280, VSA. ABXW.355
Die Anschlussboxen dienen dazu, einen technischen Übergang von Ventisafe zu Wickelfalz zu ermöglichen gem. der abZ Nr. Z-41.6-650.
RSDW 250.900.50 Rohrschalldämpfer
RSDW 250.900.50 - DN 250, Länge 900 mm, Packungsdicke 50 mm
