Schritt 3/3

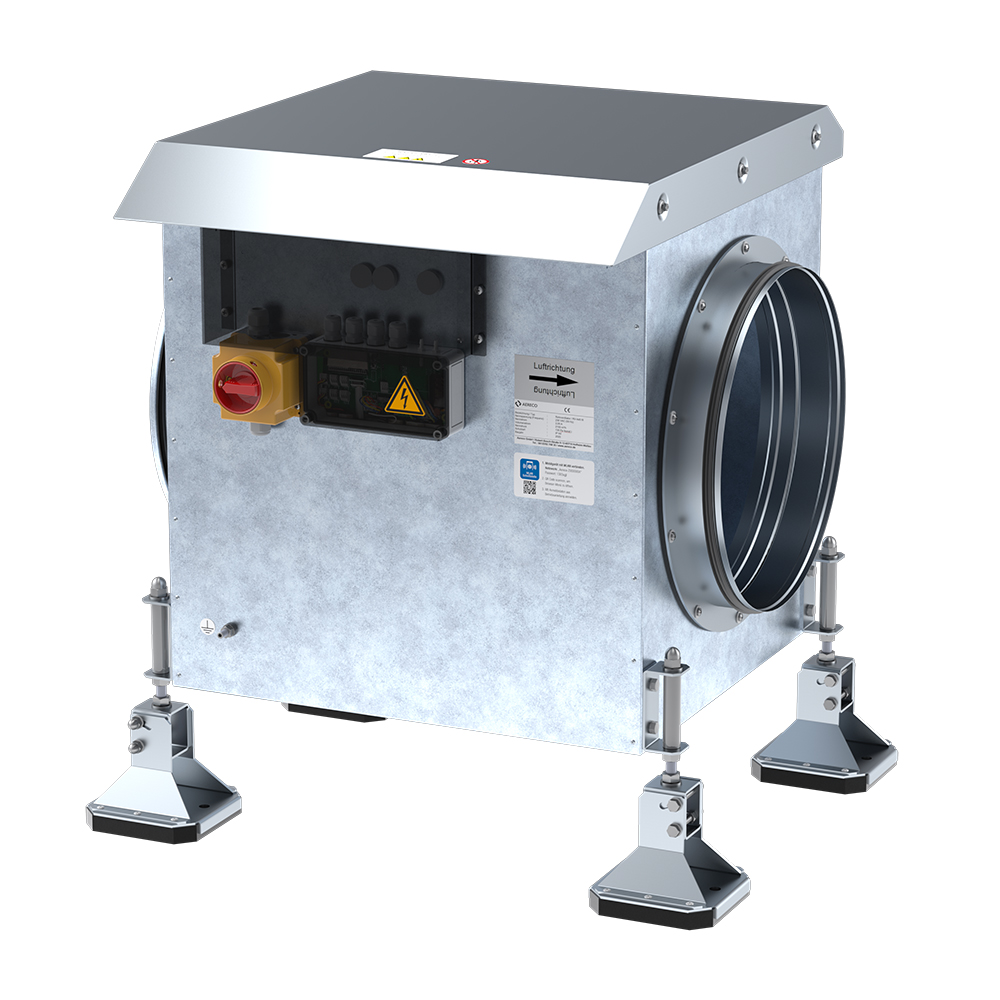

- Konstantdruckgeregeltes Lüftungsgerät für die Außenaufstellung
- Besonders flache Ausführung
- Maximaler Volumenstrom zur Auslegung: 1.575 m³/h
- Geräuscharm mit nur 27 dB (A) bei 1.575 m³/h (3 Meter Entfernung) | Schallleistungspegel saugseitig nur 69 dB (A) bei 1.575 m³/h
- Niedriger Energieverbrauch mit nur 138 W bei 1.575 m³/h
- Anschlussdurchmesser: 1 x 400 mm (Abluft), 1 x 400 mm (Fortluft)
- Werkseitiger Reparaturschalter
- Standfüße bis 30° Neigung anpassbar
- Bauhöhe: 810-880 mm (einstellbar)
- NEU: WLAN-Schnittstelle zum Abruf und zur Änderung der Einstellungen
Ausgewählter Betriebspunkt:
Volumenstrom V'm3/h
Druckerhöhung ∆pPa
Drehzahl n1/min
{{warning}}
1. Technische Daten (Betriebspunkt)
Schallleistungspegel Gehäuse
Frequenz
Hz
Hz
Lw, A
{{frequency}}
{{caseA}}
{{acousticData.caseASum}}
{{caseUnweighted}}
{{acousticData.caseSum}}
Schalldruckpegel in 3m Entfernung
Frequenz
Hz
Hz
Lw, A
{{frequency}}
{{case3mA}}
{{acousticData.case3mASum}}
{{case3m}}
{{acousticData.case3mSum}}
Schallleistungspegel an der Saugseite
Frequenz
Hz
Hz
Lw, A
{{frequency}}
{{intakeA}}
{{acousticData.intakeASum}}
{{intake}}
{{acousticData.intakeSum}}
Schallleistungspegel an der Druckseite
Frequenz
Hz
Hz
Lw, A
{{frequency}}
{{pressureA}}
{{acousticData.pressureASum}}
{{pressure}}
{{acousticData.pressureSum}}
Energetische Daten
Energieverbrauch: {{P}} W
SFP: {{SFP}} W/(m3/h)
SFP: {{SFP}} W/(m3/h)
Hinweise zur Angabe: Abweichung der Werte im Betrieb möglich.
2. Weitere technische Daten
| Integrierte Druckregelung | ||
| NEU: WLAN-Schnittstelle zum Abruf und zur Änderung der Einstellungen | Werkseitig vorhanden | |
| Einstellbare Druckerhöhung | 15 -300* | |
| Elektrische Angaben | ||
| Antriebstechnik | EC-Technik | |
| Reparaturschalter | Werkseitig vorhanden | |
| Anschlussspannung | 230 V / 50 Hz | |
| Nennstrom max. | A | 2,00 |
| Zulässiger Lufttemperaturbereich | °C | -25 ... +40 |
| Schutzart des Motors | IP | 54 |
| Interner Motorschutz | Werkseitig vorhanden | |
| Störmelderelais | Werkseitig vorhanden | |
| Eigenschaften | ||
| Gewicht (RV-A) | kg | 49 |
| Material (Gehäuse) | verzinktes Stahlblech | |
| Elastischer Verbinder | 2 x DEV 400 lose beigelegt | |
| Änderung der Luftrichtung durch Umbau möglich | Ja | |
| * Der realisierbare Unterdruck am Gerät hängt wesentlich von der Anlagenkennlinie (Druckverlust des Leitungs-/Kanalsystems) ab und ist Rahmen einer fachgerechten Einregulierung festzustellen. Die realisierbaren Unterdrücke können daher von den Datenblattangaben abweichen. | ||
Umbau der Luftrichtung:
3. Maße
| DN* | mm | 400 |
| H | mm | 810-880 |
| H1 | mm | 649,50 |
| H2 | mm | 469 - 539 |
| L | mm | 804 |
| L1 | mm | 647 |
| B1 | mm | 701,40 |
| B2 | mm | 608 |
4. Einbaubeispiele
5. Zubehör
ABBILDUNG
PRODUKTBEZEICHNUNG
PRODUKTBESCHREIBUNG
VAH 400
Vergitterte Ausblashaube für horizontale Fortluft, DN 400
VSA.ABXW. 140 – 355 wetterfeste Anschlussboxen für die Außenaufstellung
VSA.ABXW. wetterfeste Anschlussboxen für die Außenaufstellung: VSA.ABXW. 140, VSA.ABXW. 160, VSA.ABXW. 180, VSA.ABXW. 200, VSA.ABXW. 225, VSA.ABXW. 280, VSA. ABXW.355
Die Anschlussboxen dienen dazu, einen technischen Übergang von Ventisafe zu Wickelfalz zu ermöglichen gem. der abZ Nr. Z-41.6-650.
RSDW 400.900.100 Rohrschalldämpfer
RSDW 400.900.100 - DN 400, Länge 900 mm, Packungsdicke 100 mm
DEV 400 Elastisches Verbinder-Set
DEV 400 elastisches Verbinder-Set für DV- und RV-Lüftungsgeräte
