T.Flow Nano

T.Flow Nano
  • Abluftwärmepumpe zur Warmwasserbereitung mit integriertem Abluftventilator für die Innenaufstellung
  • Maximaler Volumenstrom: 140 m³/h
  • Speichervolumen: 105 Liter
  • Max. Wassertemperatur: 55°C aus der WRG / 65°C mit Elektrozuschatung
  • Geräuscharm mit nur 28dB (A) bei 150m³/h (2 Meter Entfernung)
  • Sehr Energieeffizient: COP 3,6 gem. EN 16147 bei 137m³/h
  • Abluft- und Fortluftanschluss DN 160
  • Bauhöhe: 1.311 mm

1. Technische Daten (Betriebspunkt)

Volumenstrom [m³/h] Schalllleistungspegel in dB Gesamt [dB(A)] Schalldruckpegel [dB(A)]
125 Hz 250 Hz 500 Hz 1.000 Hz 2.000 Hz 4.000 Hz 8.000 Hz (in 2 m Abstand)
56 41 41 40 37 29 24 41,3 30,3 24,3
150 42 43 45 41 32 28 45,3 34,3 28,3


2. Weitere technische Daten

Lüftungsgerät
Luftmengenbereich m³/h 20-140
Mindestluftmenge für Wärmepumpenbetrieb m³/h 20
Filter Faltenfilter ISO Grob 65 % (G4)
Anschlüsse Abluft: DN 160 Fortluft: DN 160
Warmwasserwärmepumpe
Verdichter Inverter-Kompressor
Kältemittel Sicherheits-Kältemittel R513A (GWP 631)
Füllmenge 580 g (0,37 t CO2-Aq.)
Betriebsbereich Ablufttemperatur °C 10-35
Max. Warmwassertemperatur aus der WRG / bei Elektrozuschaltung °C 55 / 65
Speichervolumen Liter 105
Max. Menge Mischwasser 40 °C bei 53 °C / 10 °C Bezugstemperatur (EN 16147) Liter 150
Wasseranschluss jeweils 3/4’’ AG (inkl. Trennverschraubung 3/4 ‘’ AG)
Elektrische Angaben
Antriebstechnik EC-Technik
Anschlussspannung V / Hz 230 / 50
Absicherung A 16
Max. Leistungsaufnahme W 1.900
Schutzklasse X1
COP (EN 16147)) 27,8 m³/h: 2,86;50,5 m³/h: 3,03;137,5 m³/h: 3,56;
Leistungsaufnahme im Bereitschaftszustand (EN 16147) kW 27,8 m³/h: 0,026;50,5 m³/h: 0,024;137,5 m³/h: 0,018;
Effizienzklasse nach Verordnung (EU) Nr. 812/2013 A+
Spezifische Ventilatorleistung (SFP) W/m³/h 0,16
Effizienzklasse nach Verordnung (EU) Nr. 1253/2014 B
Weitere Eigenschaften
Gewicht mit / ohne Befüllung kg 178/ 71
Behälterdämmung PU-Schaum (FCKW-frei), 55 mm

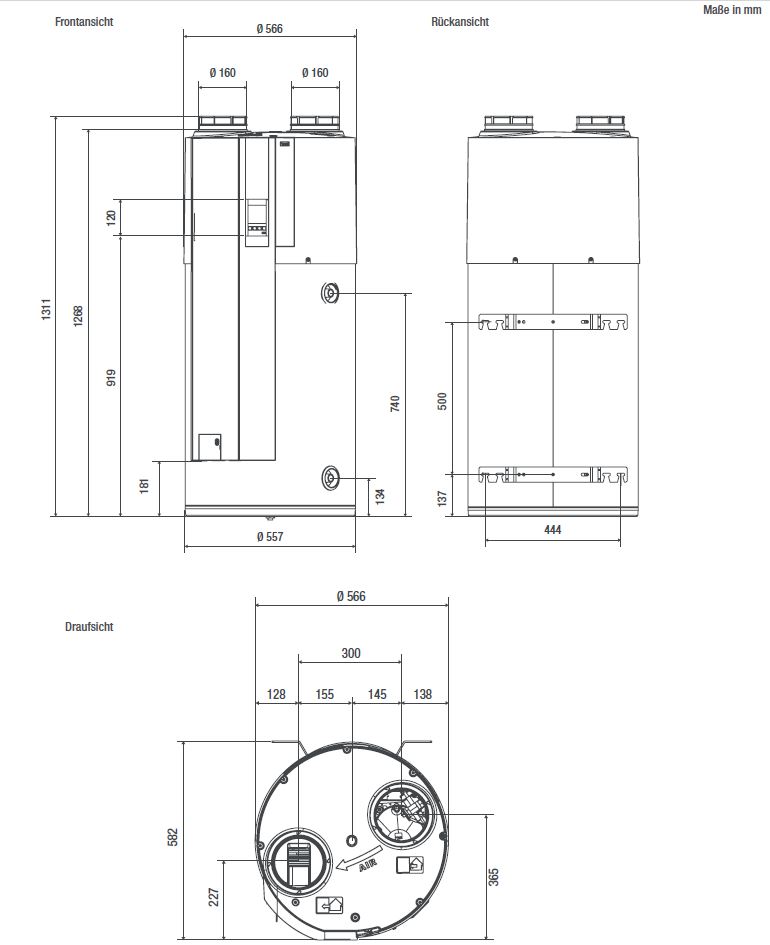

3. Maße

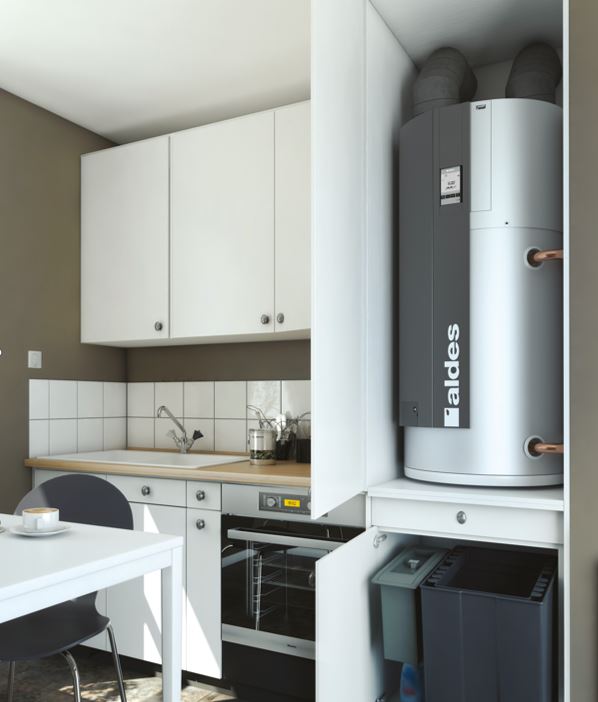

4. Einbaubeispiele



5. Zubehör

ABBILDUNG
PRODUKTBEZEICHNUNG
PRODUKTBESCHREIBUNG
Ersatzfilter für T.Flow
Ersatzfilter für T.Flow

Ersatzfilter für T.Flow Hygo+ und T.Flow Nano: Faltenfilter ISO Grob 65 % (G4)

TDSF 160.1000.50 Telefonieschalldämpfer
TDSF 160.1000.50 Telefonieschalldämpfer

TDSF 160.1000.50 Telefonieschalldämpfer für die Innenaufstellung

DDH 160 Dachhaube für das Schräg- und Steildach
DDH 160 Dachhaube für das Schräg- und Steildach

DDH 160 Dachhaube für das Schräg- und Steildach

DDF 160 Dachhaube für Flachdach
DDF 160 Dachhaube für Flachdach

DDF 160 Dachhaube für Flachdach

Airtube 75 R
Airtube 75 R

Airtube 75 R Lüftungsrohr

Airtube 102 O Plus
Airtube 102 O Plus

Airtube 102 O Plus Lüftungsrohr
