Schritt 3/3
- Konstantdruckgeregeltes Lüftungsgerät für eine unauffällige Wohnraumlüftung im Einfamilienhaus oder der Wohnung
- Maximaler Volumenstrom: 250 m³/h
- Bis zu 6 Abluftelemente können angeschlossen werden
- Geräuscharm mit nur 29 dB (A) bei 100 m³/h
- Niedriger Energieverbrauch mit nur 23 W bei 100 m³/h
- Einstellbarer Unterdruck: 80, 100 oder 120 Pa

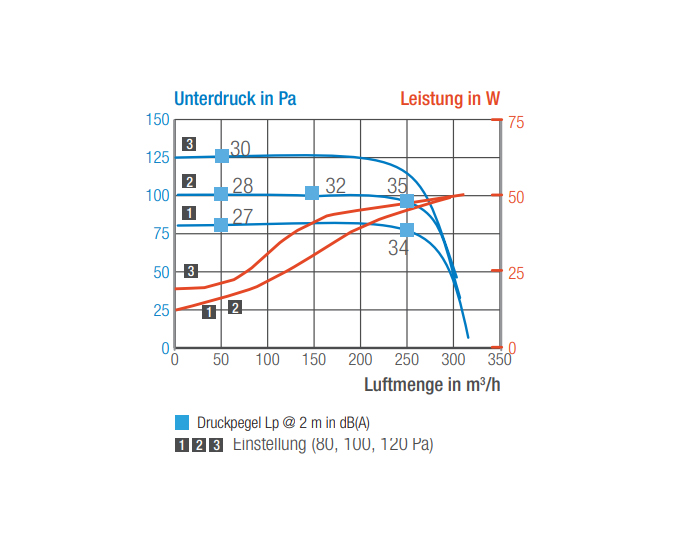

1. Technische Daten (Betriebspunkt)
| Lauf unter 80 Pa Einstellung: | ||||||
| Luftmenge [m³/h] | 0 | 50 | 100 | 150 | 200 | 250 |
| Schalldruckpegel in 2 m Entfernung [dB(A)] | 26,8 | 27 | 29,4 | 31,8 | 33,1 | 33,6 |
| Elektrische Eingangsleistung [W] | 13,1 | 15,7 | 21,1 | 30,3 | 37,9 | 44,3 |
| Lauf unter 100 Pa Einstellung: | ||||||
| Luftmenge [m³/h] | 0 | 50 | 100 | 150 | 200 | 250 |
| Schalldruckpegel in 2 m Entfernung [dB(A)] | 27,6 | 28 | 30,4 | 32,5 | 34,2 | 34,9 |
| Elektrische Eingangsleistung [W] | 15,6 | 17,6 | 23,5 | 31,8 | 43,9 | 46,8 |
| Lauf unter 120 Pa Einstellung: | ||||||
| Luftmenge [m³/h] | 0 | 50 | 100 | 150 | 200 | 250 |
| Schalldruckpegel in 2 m Entfernung [dB(A)] | 29,9 | 30,2 | 32,1 | 34 | 35,2 | 35,7 |
| Elektrische Eingangsleistung [W] | 19,5 | 22,6 | 28 | 38,9 | 4,7 | 46,1 |
2. Weitere technische Daten
|
Lufttechnische und akustische Angaben | ||
| Maximale Luftmenge @ 100 Pa | m3/h | 250 | |
| Maximale Druckdifferenz | Pa | 120 | |
| Einstellbare Druckstufen | Pa | 80 / 100 / 120 | |
| Energetische Angaben | |||
| SEV-Klasse – VES 250 + mindestens 2 bedarfsg. Abluftelemente | B | ||
| SEV-Klasse – VES 250 + konstante Abluftelemente oder 1 bedarfsg. Abluftelement | E | ||
| Elektrische Angaben | |||
| Spannungsversorgung | 230 VAC / 50 Hz | ||
| Leistungsaufnahme @ 100 m³/h // @ 200 m³/h | W | 23 // 44 | |
| Motorschutz | IP | 30 |

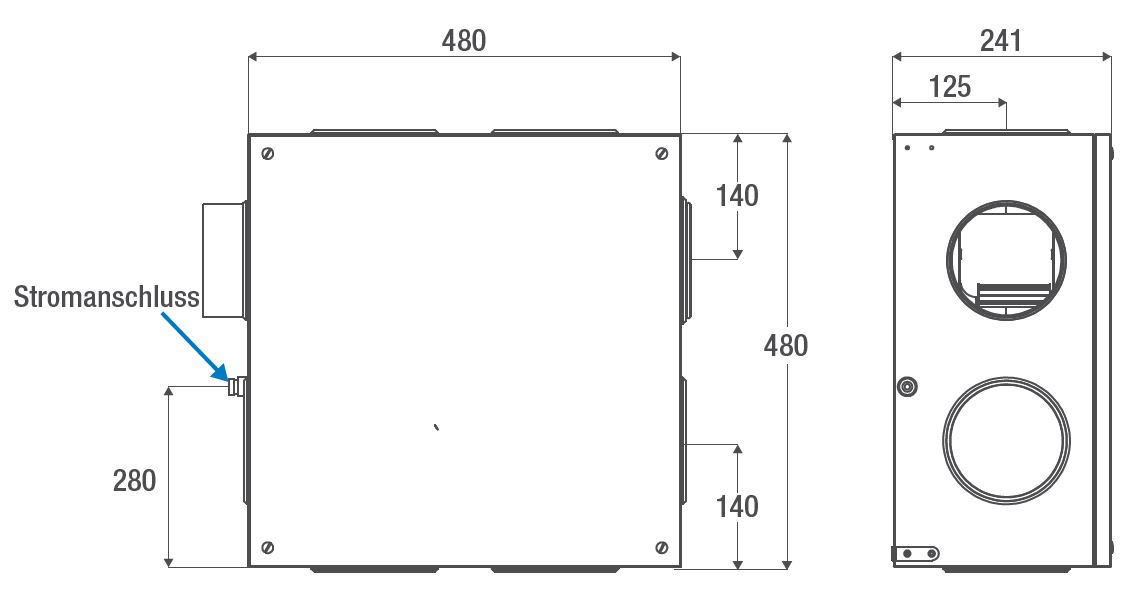

3. Maße
4. Einbaubeispiele
| A - Der Einsatz von Telefonieschalldämpfer und akustischem Rohr ist empfohlen. |
| B - Bodeninstallation: Zwischen Ventilator und Boden eine schalldämmende Schicht anbringen (Schaum, Polystyren usw.). |
| C - Wand- oder Deckeninstallation: Zwischen jeder Befestigung und der Wand oder Decke einen Silent Block installieren. |
5. Zubehör
ABBILDUNG
PRODUKTBEZEICHNUNG
PRODUKTBESCHREIBUNG
VESA 250/80 Anschlussstutzen
Anschlussstutzen ø 125-80 mm – L.110 mm
VESA 250/100 Anschlussstutzen
Anschlussstutzen ø 125-100 mm – L.100 mmm
VESA 250/125 Anschlussstutzen
Anschlussstutzen ø 125-125 mm – L.80 mm
TDSF 100.1000.50 Telefonieschalldämpfer
TDSF 100.1000.50 Telefonieschalldämpfer für die Innenaufstellung
TDSF 125.1000.50 Telefonieschalldämpfer
TDSF 125.1000.50 Telefonieschalldämpfer für die Innenaufstellung
TDSF 160.1000.50 Telefonieschalldämpfer
TDSF 160.1000.50 Telefonieschalldämpfer für die Innenaufstellung
WHF 100 Fortlufthaube
Fortlufthaube ø 100 mm
WHF 125 Fortlufthaube
Fortlufthaube ø125 mm
DDH 125 Dachhaube für das Schräg- und Steildach
Dachhaube für das Schräg- und Steildach
DDH 160 Dachhaube für das Schräg- und Steildach
DDH 160 Dachhaube für das Schräg- und Steildach
DDF 125 Dachhaube für Flachdach
DDF 125 Dachhaube für Flachdach
DDF 160 Dachhaube für Flachdach
DDF 160 Dachhaube für Flachdach
Airtube 75 R
Airtube 75 R Lüftungsrohr
Airtube 102 O Plus
Airtube 102 O Plus Lüftungsrohr
