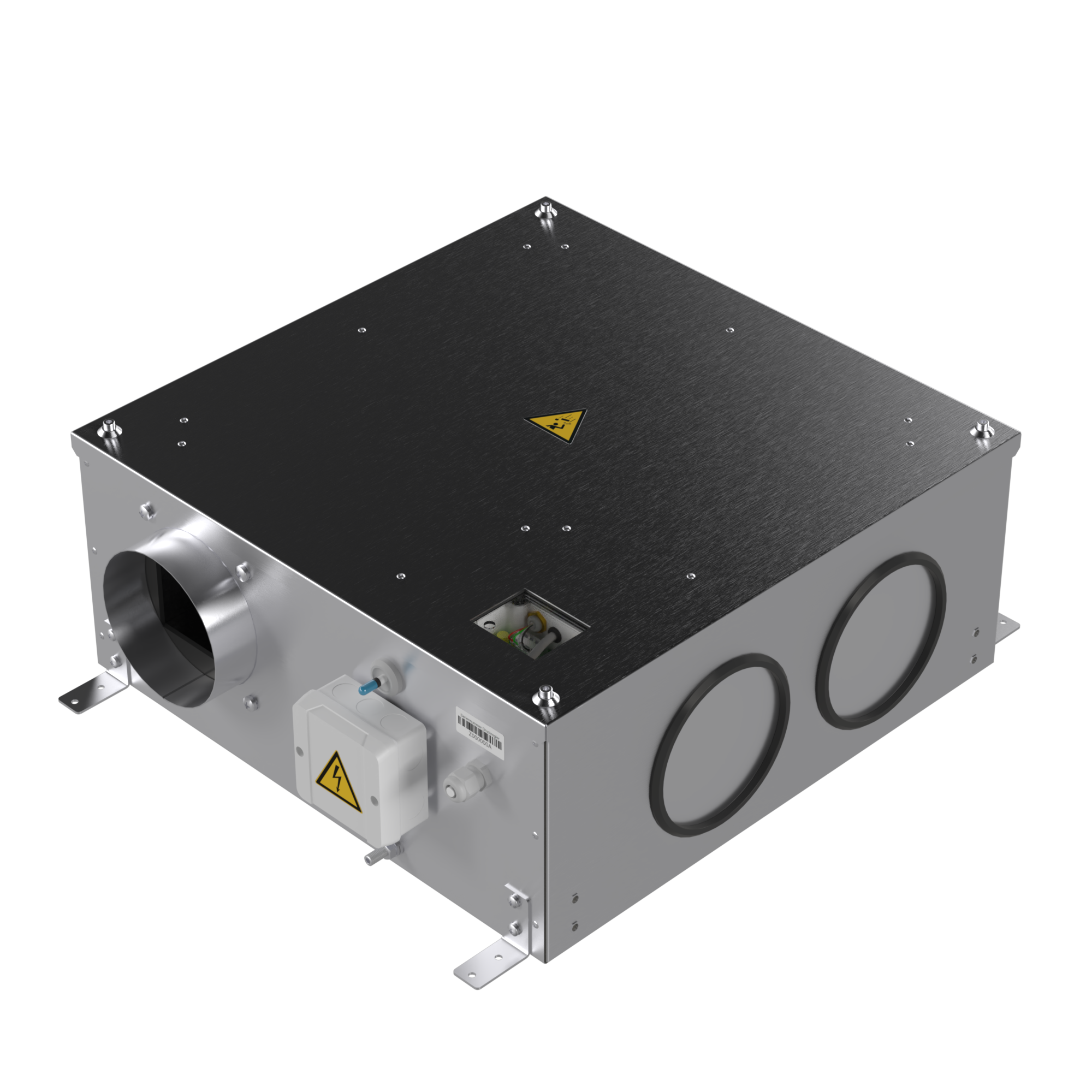

VES 300

1 Baugröße größer

Konstantdruckgeregeltes EC-Lüftungsgerät für eine unauffällige Wohnraumlüftung im Ein- oder Mehrfamilienhaus
Maximaler Volumenstrom zur Auslegung: 300 m³/h
Bis zu 6 Abluftelemente können angeschlossen werden
Geräuscharm mit nur 21 dB (A) Schalldruck bei 150 m³/h
Niedriger Energieverbrauch mit nur 13,5 W bei 150 m³/h
Einstellbarer Unterdruck: Stufenlos zwischen 40 und 200 Pa

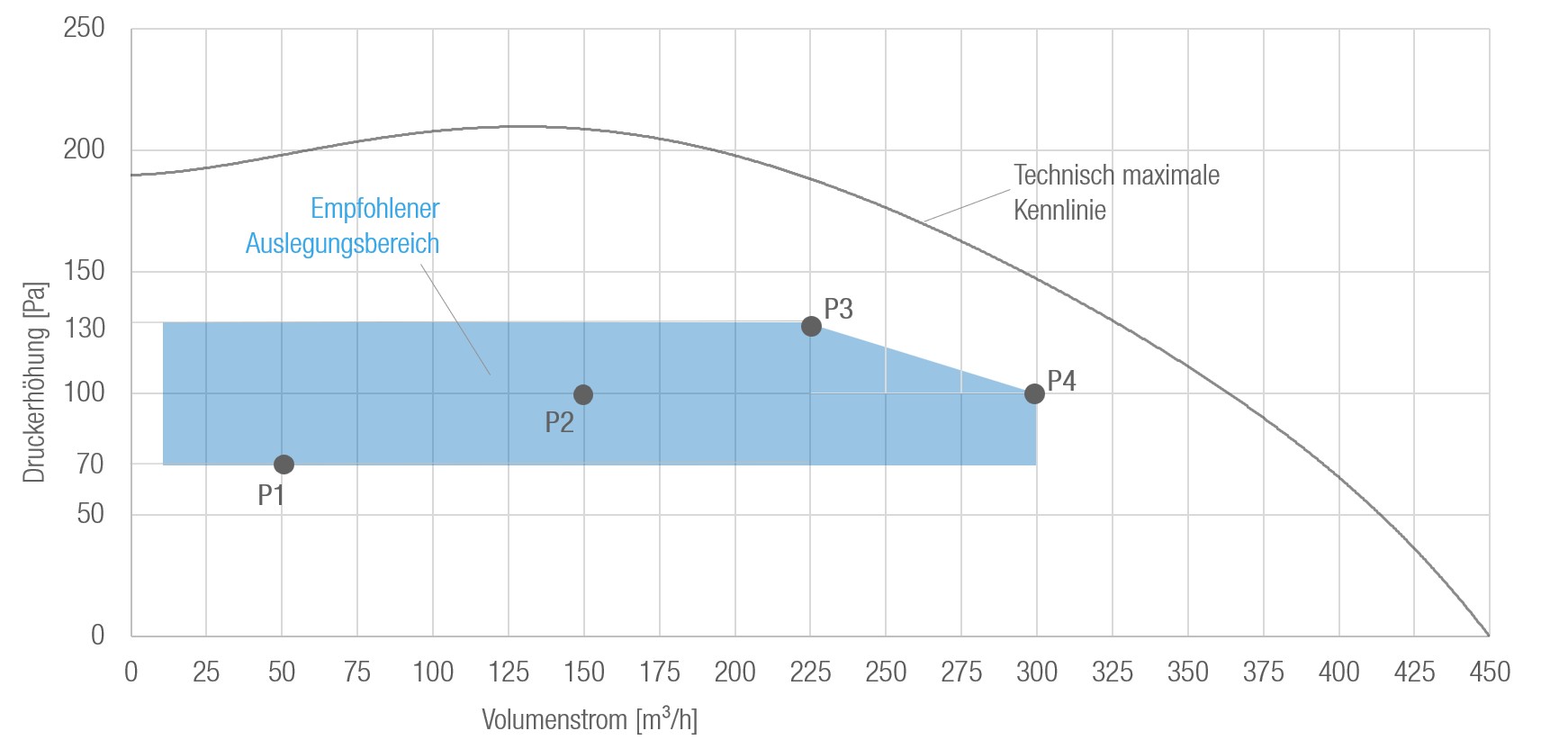

1. Technische Daten (Betriebspunkt)

Schallleistungspegel (Gehäuseabstrahlung)
Betriebspunkt	Volumenstrom [m³/h]	Druck-erhöhung [Pa]	P [W]	SFP [W/(m³/h)	Frequenz [Hz]							Lp,A [dB(A)]
					125	250	500	1.000	2.000	4.000	8.000
P1	50	70	6,0	0,120	32	27	19	17	14	15	19	25
P2	150	100	13,5	0,090	38	32	29	27	23	18	19	32
P3	225	130	24,4	0,108	42	37	34	31	25	21	21	36
P4	300	100	35,5	0,118	50	50	39	33	19	22	20	37

Schalldruckpegel in 2 Meter Entfernung (Gehäuseabstrahlung)
Betriebspunkt	Volumenstrom [m³/h]	Druck-erhöhung [Pa]	P [W]	SFP [W/(m³/h)	Frequenz [Hz]							Lp,A [dB(A)]
					125	250	500	1.000	2.000	4.000	8.000
P1	50	70	6,0	0,120	21	16	8	6	3	4	8	14
P2	150	100	13,5	0,090	27	21	18	16	12	7	8	21
P3	225	130	24,4	0,108	31	26	23	20	14	10	10	25
P4	300	100	35,5	0,118	30	26	24	21	15	11	10	26

Schallleistungspegel an der Saugseite
Betriebspunkt	Volumenstrom [m³/h]	Druck-erhöhung [Pa]	P [W]	SFP [W/(m³/h)	Frequenz [Hz]							Lp,A [dB(A)]
					125	250	500	1.000	2.000	4.000	8.000
P1	50	70	6,0	0,120	31	34	25	11	11	15	19	28
P2	150	100	13,5	0,090	36	40	32	22	12	16	19	33
P3	225	130	24,4	0,108	46	47	36	30	16	18	19	40
P4	300	100	35,5	0,118	50	50	39	33	19	22	20	43

Schallleistungspegel an der Druckseite
Betriebspunkt	Volumenstrom [m³/h]	Druck-erhöhung [Pa]	P [W]	SFP [W/(m³/h)	Frequenz [Hz]							Lp,A [dB(A)]
					125	250	500	1.000	2.000	4.000	8.000
P1	50	70	6,0	0,120	43	45	44	40	31	22	19	45
P2	150	100	13,5	0,090	49	49	49	51	44	36	27	53
P3	225	130	24,4	0,108	54	55	54	55	50	43	34	58
P4	300	100	35,5	0,118	59	58	58	59	54	49	42	62

Lufttechnische und akustische Angaben
Volumenstrom zur Auslegung	m³/h	12 - 300
Einstellbare Druckdifferenz	Pa	40 - 200
Empfohlene Druckdifferenz zur Auslegung	Pa	70 - 130
Schalldruckpegel in 2 m Entfernung zur Auslegung Lp,A	dB(A)	14 - 26
Schallleistungspegel an der Saugseite zur Auslegung Lw,A	dB(A)	28 - 43
Schallleistungspegel Fortluft / an der Druckseite Lw,A (@150 m³/h, 100 Pa)	dB(A)	53
Energetische Angaben
Spannungsversorgung		230 V / 50 Hz
SEV-Klasse (ErP)		B
Leistungsaufnahme zur Auslegung	W	6 - 36
SFP bei max. Auslegungsvolumenstrom	W/(m³/h)	0,118
Motorschutz	IP	54
Maximale Leistungsaufnahme	W	85
Maximale Stromaufnahme	A	0,8
Sammelstörrelais		Ja, potentialfrei
Eigenschaften
Gewicht	kg	13,6

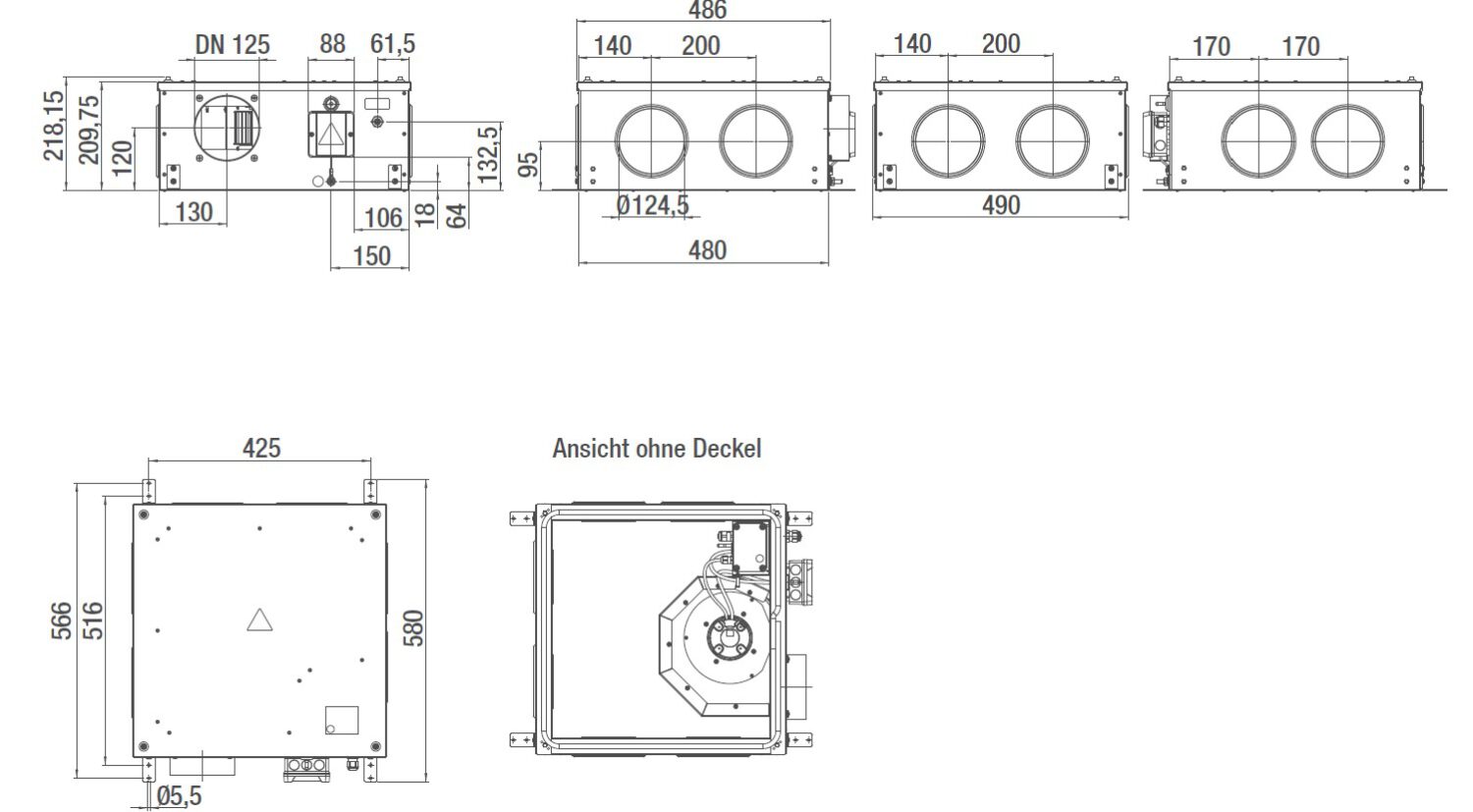

Abmaße (inkl. Anschlussdose)	mm	490 x 540 x 219
Gehäusematerial		Verzinktes Stahlblech
Thermische Isolierung		30 mm Mineralwolle (WLG 040)
Einsetzbarer Temperaturbereich	°C	-5 ... +50

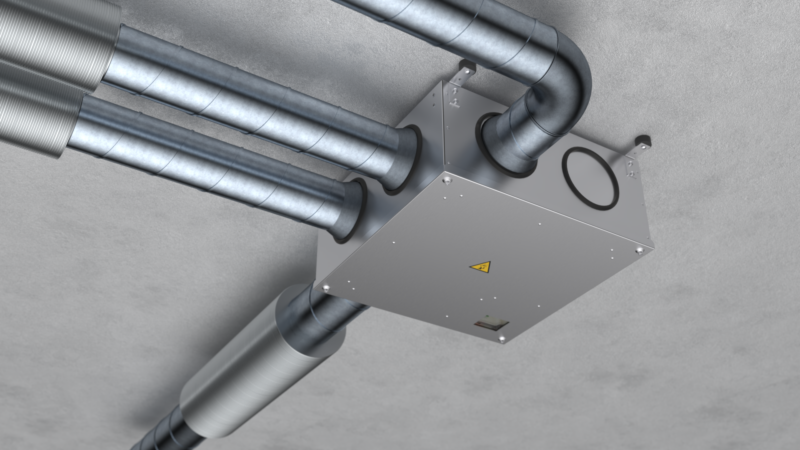

Montage

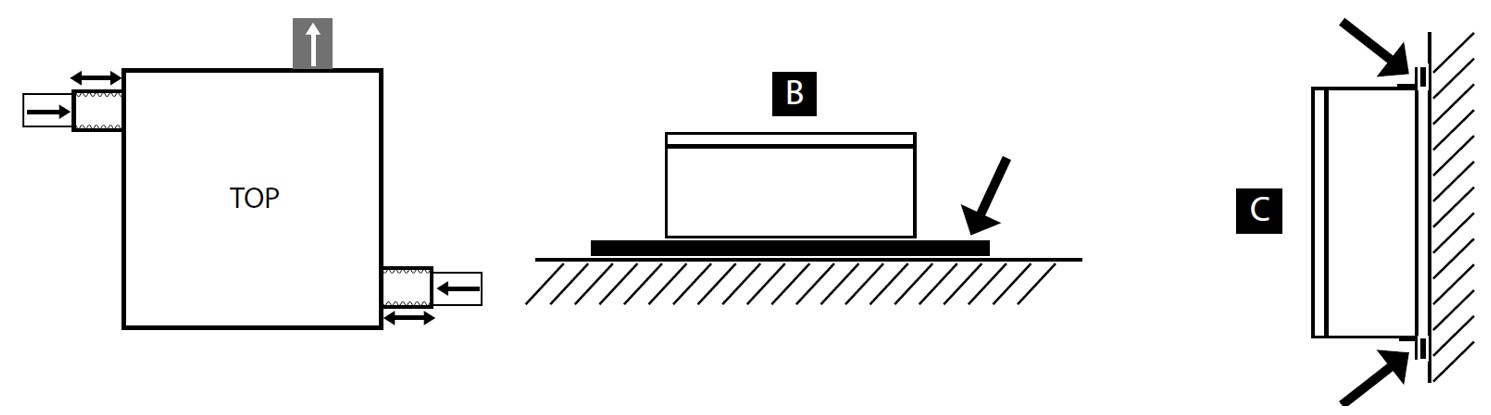

Ausrichtung		hängend / stehend / liegend
Anzahl Abluftanschlüsse		6

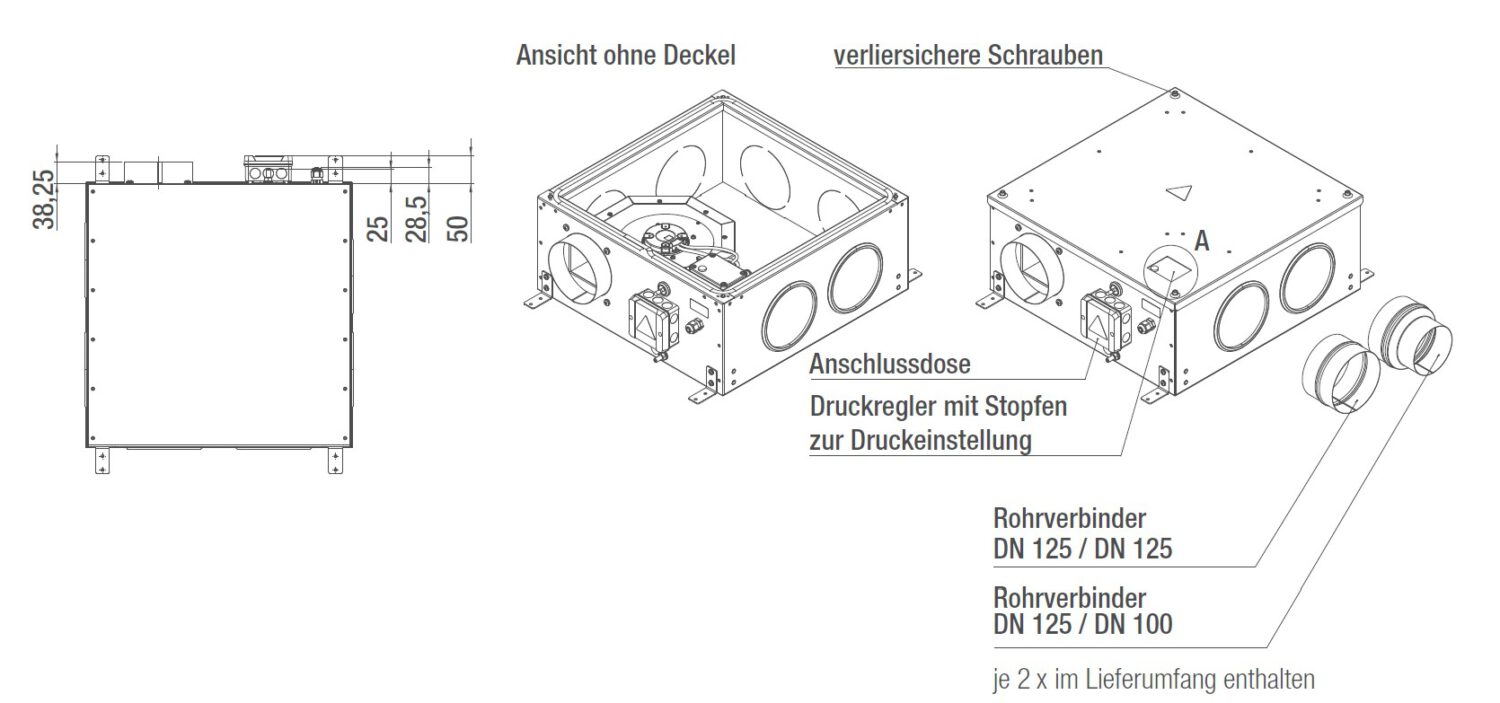

Anschlussstutzen im Lieferumfang		2 x DN 100 2 x DN 125
Ausblasung feststehend		DN 125
