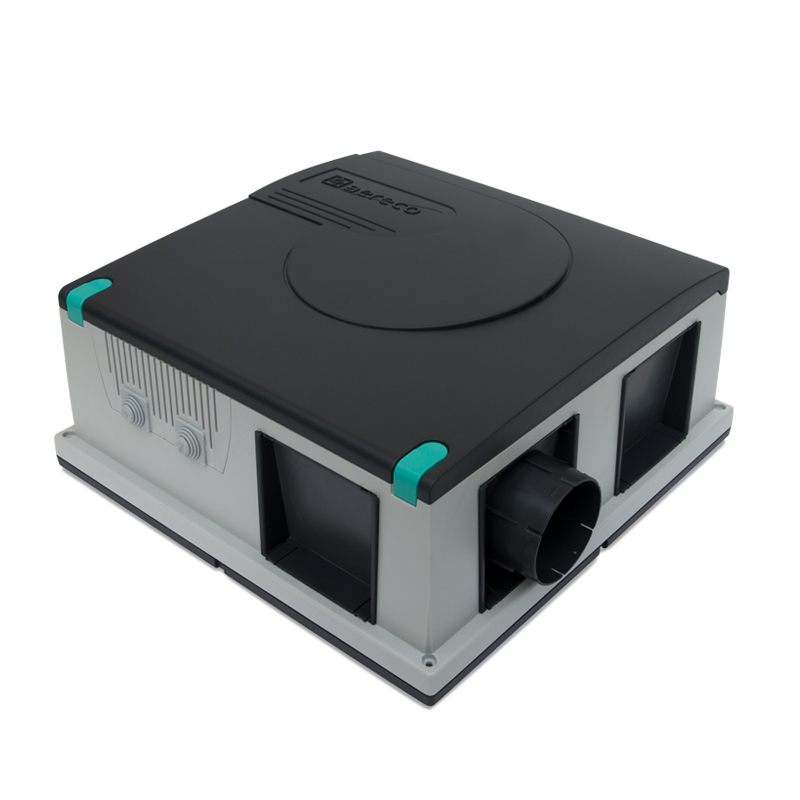

- Konstantdruckgeregeltes Lüftungsgerät für eine unauffällige Wohnraumlüftung im Einfamilienhaus oder der Wohnung
- Maximaler Volumenstrom: 80 m³/h
- Kann bis zu 2 Ablufträume wie Küche, Bad oder Toilette abdecken
- Geräuscharm mit nur 33 dB (A) bei 80 m³/h
- Niedriger Energieverbrauch mit nur 13 W bei 80 m³/h

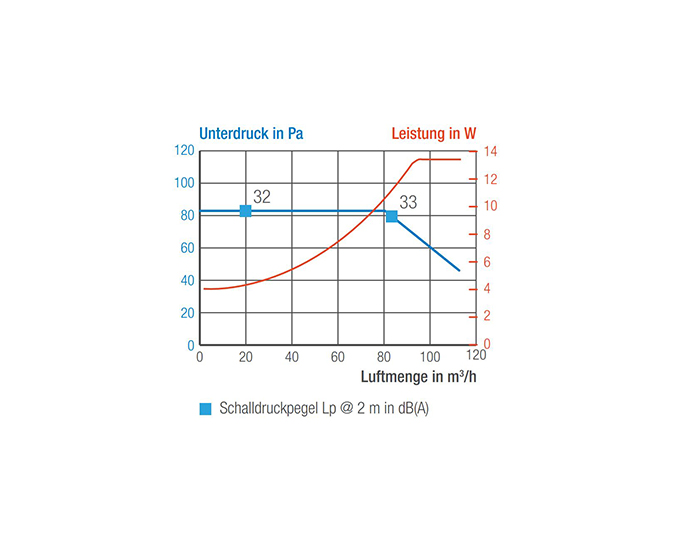

1. Technische Daten (Betriebspunkt)
| Lufttechnische Angaben | ||
| Max. Volumenstrom | m³/h | 80 |
| Max. Druckerhöhung | Pa | 80 |
| Akustische Angaben | ||
| Schalldruckpegel bei 20 m³/h in 2 m Entfernung | dB(A) | 32 |
| Schalldruckpegel bei 80 m³/h in 2 m Entfernung | dB(A) | 33 |
| Elektrische Angaben | ||
| Elektrische Leistungsaufnahme bei 40 m³/h | W | 5,5 |
| Elektrische Leistungsaufnahme bei 80 m³/h | W | 13 |
| Spezifische Leistungsaufnahme (SFP, Pvent) | W/(m³/h) | 0,163 |
2. Weitere technische Daten
| Elektrik | ||
| Spannungsversorgung | 230 V AC / 50 Hz | |
| Antriebstechnik | EC-Motor | |
| Motorschutz | IP | 30 |
| Ausgang | 12 V AC für max. 2 Aereco Abluftelemente mit Intensivlüftung | |
| Eigenschaften | ||
| Gewicht | kg | 3,9 |
| Maße (B x L x H) | mm | 390 x 390 x 176 |
| Verwendungstemperatur | °C | 5 bis 40 |
| Geäusematerial | PS | |
| Farbe | grau | |
| Filter | Zum Motorschutz. Werkzeuglos austausch- und reinigbar. | |
| Montage | ||
| Ausrichtung | hängend / stehend / liegend | |
| Anzahl max. anschließbare Aereco Abluftelemente | 2 | |
| Ansaugstutzen Lieferumfang | 2 x DN 80, 2 x DN 100 | |
| Ausblasung, feststehend | DN 100 |

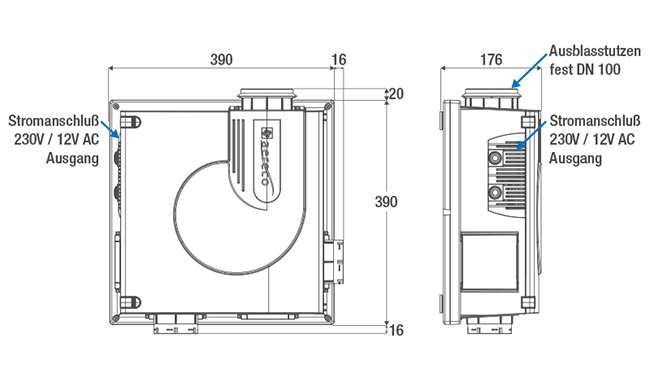

3. Maße
Angaben in mm
4. Einbaubeispiele
5. Zubehör
ABBILDUNG
PRODUKTBEZEICHNUNG
PRODUKTBESCHREIBUNG
AS 100 Anschlussstutzen
Anschlussstutzen ø 100 mm für Leitung
AS 125 Anschlussstutzen
Anschlussstutzenø 125 mm für Leitung
TDSF 100.1000.50 Telefonieschalldämpfer
TDSF 100.1000.50 Telefonieschalldämpfer für die Innenaufstellung
TDSF 125.1000.50 Telefonieschalldämpfer
TDSF 125.1000.50 Telefonieschalldämpfer für die Innenaufstellung
WHF 100 Fortlufthaube
Fortlufthaube ø 100 mm
WHF 125 Fortlufthaube
Fortlufthaube ø125 mm
DDH 125 Dachhaube für das Schräg- und Steildach
Dachhaube für das Schräg- und Steildach
DDF 125 Dachhaube für Flachdach
DDF 125 Dachhaube für Flachdach
Ersatzfilter für VES 80
Grobfilter für den VES 80.
