ZFHA 5-35

Zurück

ZFHA 5-35

Feuchtegeführter ALD für das Fenster

ZFHA 5-35
ZFHA 5-35
14_Rahmenmaterialien

Für alle Rahmenmaterialien

15_Schalldämmung

Effizienter Schutz gegen Lärm

01_Montage

Einfache Montage

16_Wetterschutzhaube

Große Auswahl an Wetterschutzhauben

17_RAL_Farben

Lackierung der Frontblende möglich

Erforderliches Zubehör
Produktbild
Bezeichnung
Beschreibung
WHI 05
WHI 05

Wetterschutzhaube mit Insektengitter
passend für Fenster-ALD
Farbe: weiß o. anthrazit

WHAI 02
WHAI 02

Akustische Wetterschutzhaube mit Insektengitter
passend für Fenster-ALD
Farbe: weiß / Material: Kunststoff

Volumenstrom in m³/h bei ZFHA 5-35
20 Pa 7,8 ... 44,1
10 Pa 4,6 ... 31,2
8 Pa 3,9 ... 27,9
7 Pa 3,5 ... 26,1
6 Pa 3,1 ... 24,2
5 Pa 2,7 ... 22,1
4 Pa 2,3 ... 19,7
3 Pa 1,8 ... 17,1
2 Pa 1,3 ... 14,0

Luftmengen bei Veränderung des Fräsmaßes bei optionaler Flügelmontage

Bei Veränderung der Fräsmaße (z.B. Flügelmontage, Fräsmaß 8 statt 12 mm Höhe) verändern sich die resultierenden Luftvolumenströme. Nachfolgende Tabellen zeigen den resultierenden maximalen Luftvolumenstrom bei 2, 4, 8 und 10 Pa Differenzdruck.

Max. Volumenstrom in m³/h bei: ZFHA 5-35
Fräsmaß / Spaltmaß
8 mm 9 mm 10 mm 11 mm 12 mm
10 Pa 20,8 23,4 26 28,6 31,2
8 Pa 18,6 20,9 23,3 25,6 27,9
4 Pa 13,1 14,8 16,4 18,1 19,7
2 Pa 9,3 10,5 11,7 12,8 14

ZFH 5-35 Luftmengen

Nach DIN 1946-6 wird als qv, ALD der max. hygrometrische Volumenstrom für die Berechnung angesetzt. Die Werte bei 10 und 20 Pa haben lediglich Orientierungscharakter. Differenzdrücke zur Auslegung der ALD nach DIN 1946-6:2019-12: Freie Lüftung nach Formel 24 oder Tabelle 13 / Ventilatorgestützte Lüftung nach Tabelle 19 dieser Norm.

ZFHA 5-35
Normschallpegeldifferenz Dn, e, w / Betriebszustand
Dn,e,w (C; Ctr) / ALD geschlossen (Grundlüftung), mit WHI 05 dB 41 (0; -1)
Dn,e,w (C; Ctr) / ALD geöffnet, mit WHI 05 dB 38 (0; -1)
Dn,e,w (C; Ctr) / ALD geschlossen (Grundlüftung), mit WHAI 02 dB 44 (-1; -1)
Dn,e,w (C; Ctr) / ALD geöffnet, mit WHAI 02 dB 41 (0; -1)
Prüfberichtsnummer (ift Rosenheim - auf Anfrage) 16443572/6 - 16443572/7
ZFHA 5-35
Artikelnummer 100035
Lufttechnische Angaben
Feuchtegeführt (30 Jahre Garantie auf die Feuchteregelung)
Öffnungs- und Verschlusshebel -
Mit akustischer Grundplatte SK 03
Mit akustischer Grundplatte SK 04
Bezugsfläche 0,004
Temperaturkoeffizient 0,31
Eigenschaften
Gewicht g 300
Farbe: weiß (ähnlich RAL 9003)
Frontblende gegen Aufpreis in allen RAL-Farben lackiert erhältlich
Material PS, ABS
Montage
Fräsung mm 2 x 172 x 12
Fräsung mit LK 35 mm 359 x 16
Lochabstand mm 372 (2 x 186)
Senkkopfschrauben mm 4,5 x 40
Montage am Fensterblendrahmen / Fensterflügel  ● / ○*

● standard / ○ optional

* Montagehinweise beachten

Zeichnungen

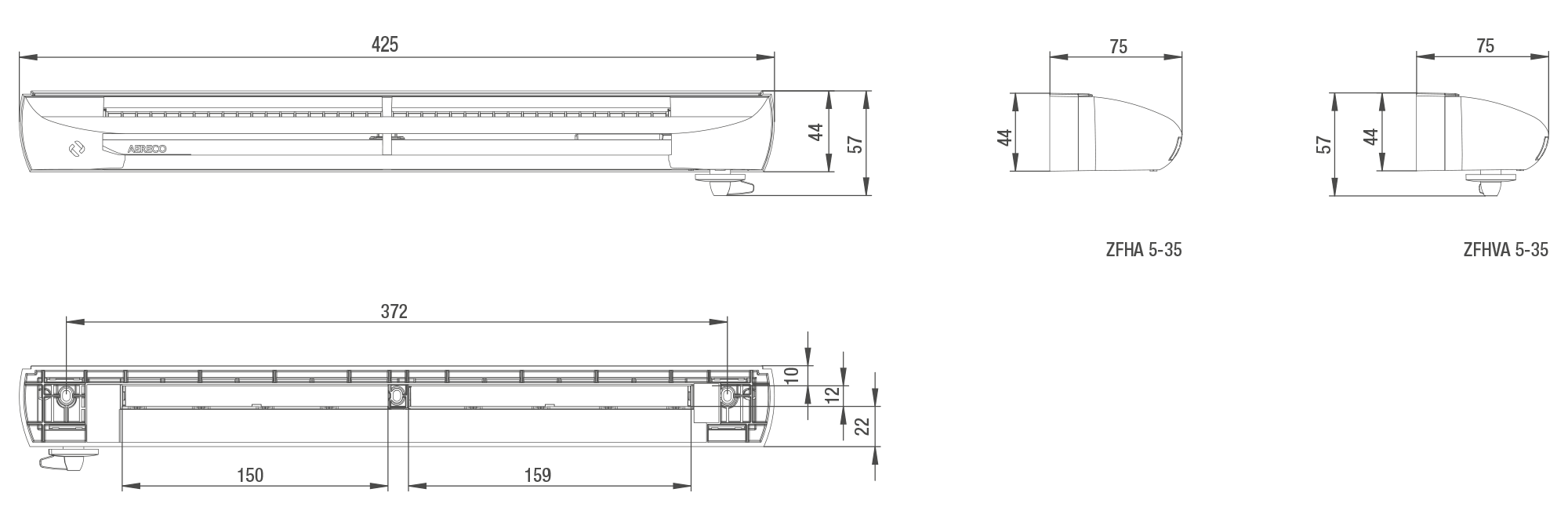

Zeichnung mit Maßen ZFH(V)A 5-35

Prinzipzeichnungen

Hinweis: Bei den Zeichnungen handelt es sich um Prinzipzeichnungen in denen exemplarisch ein Produkt der Fenster ALD dargestellt ist. Die Montageart kann auf alle weiteren Fenster ALD übertragen und angewendet werden.

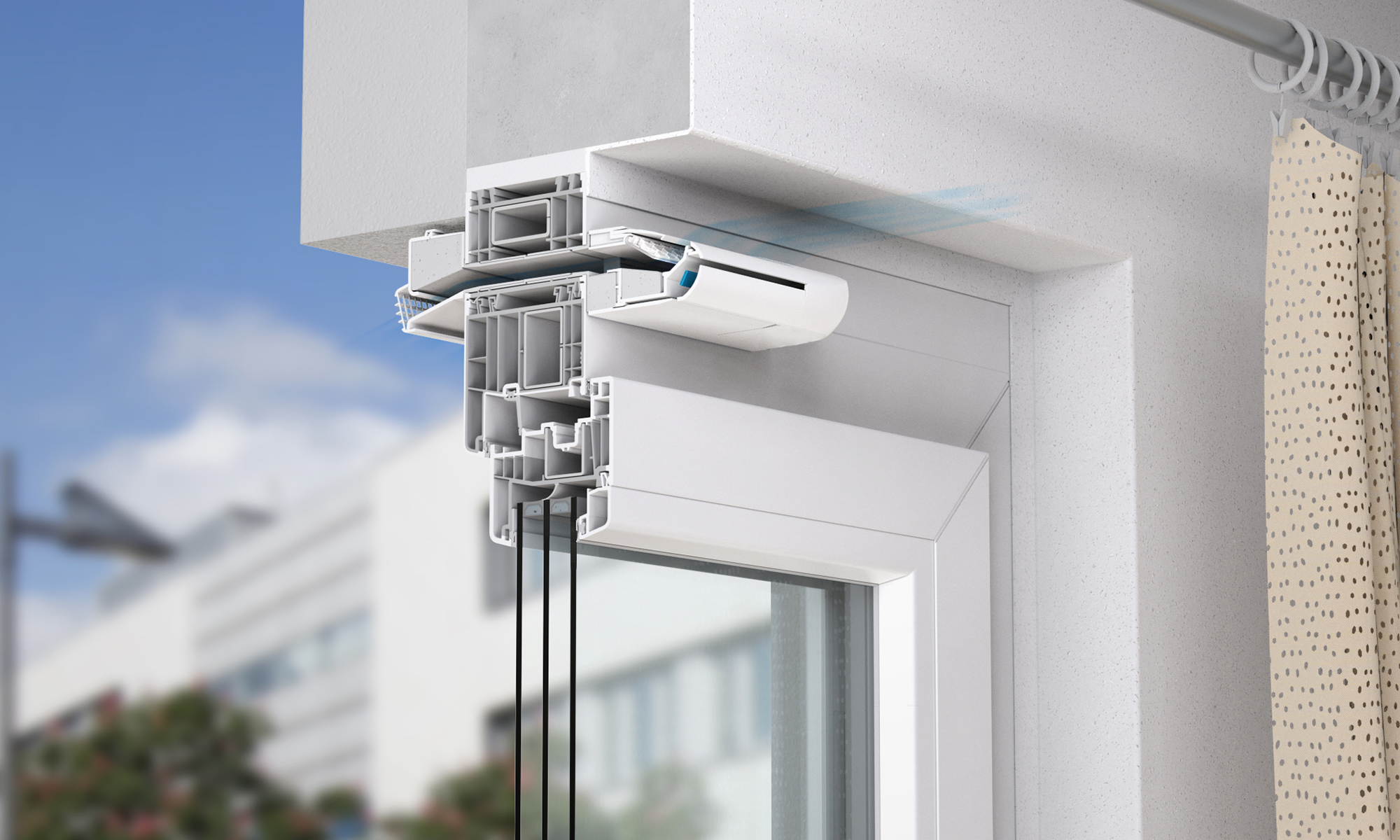

Prinzipzeichnung Rahmenmontage

Prinzipzeichnung Nachrüstung Serie 5-35

Prinzipzeichnung Nachrüstung Serie 5-35

Produktbild
Bezeichnung
Beschreibung
WHI 06
WHI 06

Flache Wetterschutzhaube mit Insektengitter
passend für Fenster-ALD
Farbe: weiß

WHI 07 LMB
WHI 07 LMB

Wetterschutzhaube mit Insektengitter und Luftmengenbegrenzung
passend für Fenster-ALD
Farbe: weiß

LG 02
LG 02

Lüftungsgitter extra flach
passend für Fenster-ALD
Farbe: weiß / Material: Kunststoff

LG 03
LG 03

Lüftungsgitter extra flach
passend für Fenster-ALD
Material: Aluminium

LG 04
LG 04

Lüftungsgitter extra flach
passend für Fenster-ALD
Material: Stahlblech pulverbeschichtet

WHAI 03
WHAI 03

Akustische Wetterschutzhaube mit Insektengitter
passend für Fenster-ALD
Farbe: weiß / Material: Kunststoff

LK 35
LK 35

Teleskopluftkanal für Fensterhohlprofil
Profiltiefen: 50 bis 76 mm
für ZFH... 5-35

LKS 35
LKS 35

Teleskopluftkanalset für Fensterhohlprofil
Profiltiefen: 77 bis 80 mm
für ZFH... 5-35

LKV
LKV

Verlängerung für Teleskopluftkanal
Profiltiefen: 81 bis 130 mm
passend für alle Luftkanäle

SK 04
SK 04

Erhöhte akustische Grundplatte
passend für ZFH und ZFHV 5-35
Ersatzteil für Standardgrundplatte
