ZUDAH

Feuchtegeführtes ALD-Set für das Steildach

ZUDAH
ZUDAH
13_Steildach

Für das Steildach

02_Wohnkomfort_Schall

Wohnkomfort bei höchsten Schallanforderungen

05_Nachströmöffnungen

Umfangreiche Auswahl an Zubehör

04_Verschlusshebel

Öffnungs- und Verschlusshebel

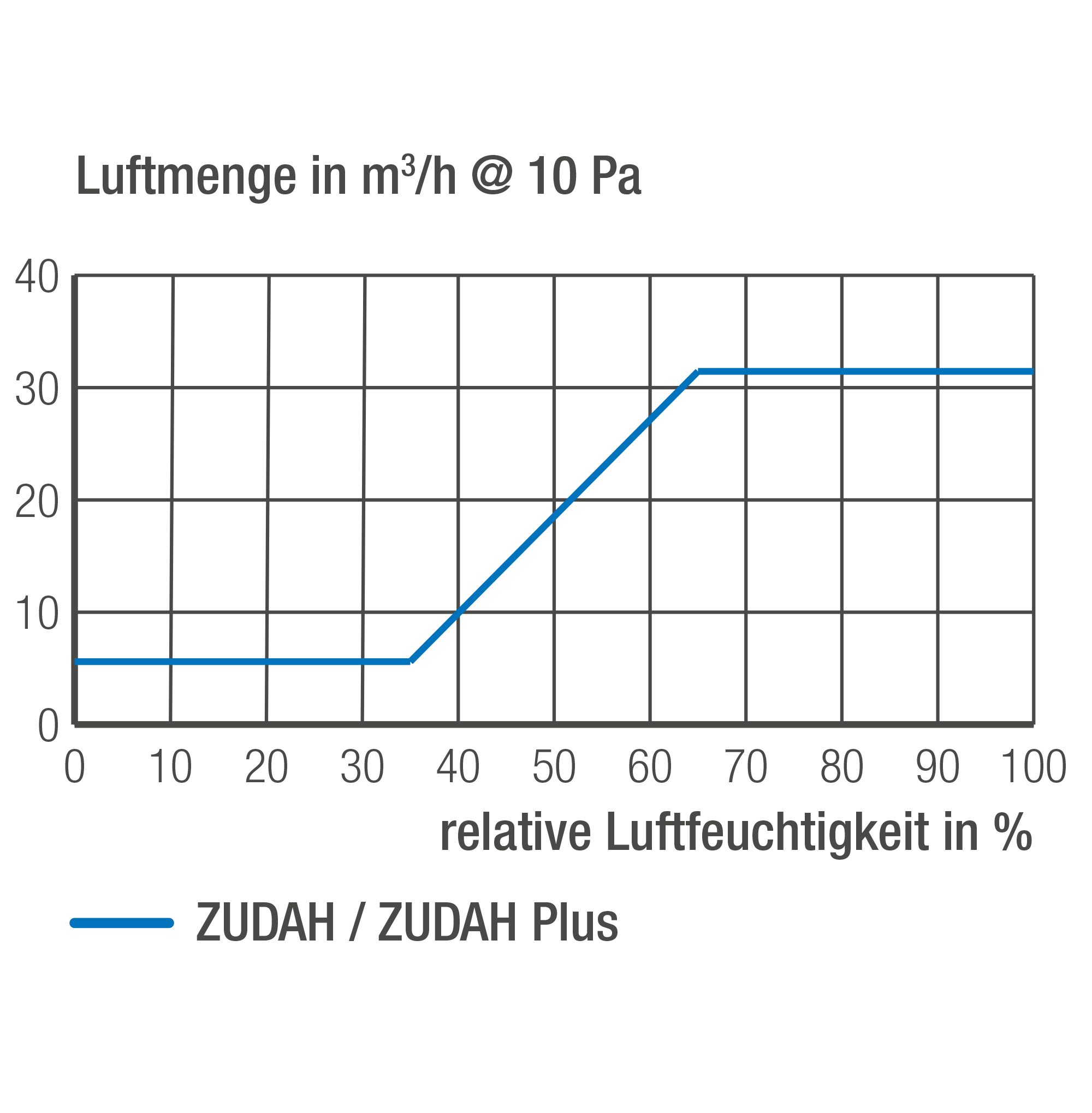

Volumenstrom in m³/h bei ZUDAH
20 Pa 9,0 … 48,5
10 Pa 6,2 … 32,5
8 Pa 5,5 … 28,6
7 Pa 5,1 … 26,5
6 Pa 4,7 … 24,2
5 Pa 4,3 … 21,8
4 Pa 3,8 … 19,2
3 Pa 3,2 … 16,2
2 Pa 2,6 … 12,9

ZUDAH Luftmengen

Nach DIN 1946-6 wird als qv, ALD der max. hygrometrische Volumenstrom für die Berechnung angesetzt. Die Werte bei 10 und 20 Pa haben lediglich Orientierungscharakter. Differenzdrücke zur Auslegung der ALD nach DIN 1946-6:2019-12: Freie Lüftung nach Formel 24 oder Tabelle 13 / Ventilatorgestützte Lüftung nach Tabelle 19 dieser Norm.

Hinweis: Dieses ALD-Set ist als ALD (Nachströmelement) für Abluftanlagen vorgesehen.





ZUDAH
Normschallpegeldifferenz Dn, e, w / Betriebszustand
Dn,e,w (C; Ctr) / ALD offen dB 52 (-1; -4)
Dn,e,w (C; Ctr) / ALD geschlossen dB 53 (-2; -4)
Prüfberichtsnummer (ITA Wiesbaden) 0013.22





ZUWAH G
Artikelnummer (mit Steildachhaube schwarz) 110187
Artikelnummer (mit Steildachhaube naturrot) 110188
Lufttechnische Angaben
Feuchtegeführt (30 Jahre Garantie auf die Feuchteregelung)
Verschlusshebel
Eigenschaften
Nachströmöffnungen Standard 2 / Optional 1 oder 3 *
Bezugsfläche 0,012
Temperaturkoeffizient 0,32
Farbe Innenbauteil weiß (ähnlich RAL 9003 - nicht lackierbar)
Bestandteile
ZUWAH 110 - Feuchtegeführter ALD
Rohbau-Set ZUWAH (Wandhülse DN 125, Schalldämmeinlage d=20 mm, l=225 mm)
Rohbau-Set ZUWAH Plus (Wandhülse DN 125, Schalldämmeinlage d=28 mm, l=225 mm) -
Steildachhaube naturrot oder schwarz (für ZUDAH & KWHRVA 03)
Montage
Montage Steildach
Montageort in Zwischensparrendämmung
Dachsparrenhöhe mm min. 240

● standard / ○ optional

* Hierfür sind die Zubehörartikel ZUWAH Nachström- oder Verschlusseinsatz notwendig. Die Veränderung der Anzahl der Nachströmöffnungen hat Auswirkungen auf die Luftmenge und die Normschallpegeldifferenz. Näheres hierzu finden Sie in der technischen Information TI-P-22.





Zeichnungen

ZUWAH 110

ZUWAH 110 Zeichnung mit Bemaßung

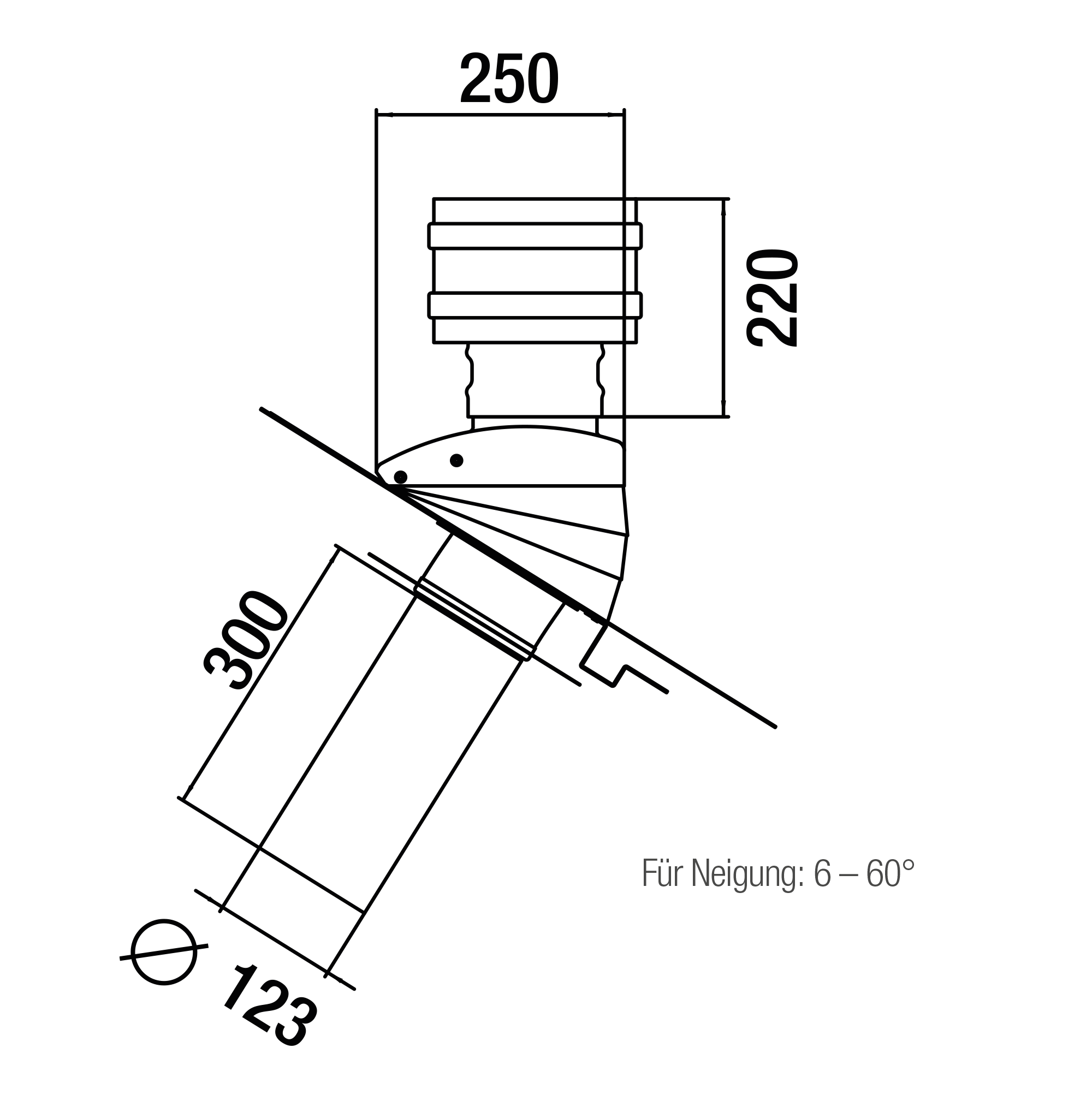

Dachhaube SDL



Verbindungsbaugruppe



Verbindungsbaugruppe ZUDAH

Prinzipzeichnungen



Prinzipzeichnung ZUDAH





Produktbild
Bezeichnung
Beschreibung
ZUWAH Nachströmeinsatz
ZUWAH Nachströmeinsatz

für Änderung auf 3 Öffnungen am ALD

ZUWAH Verschlusseinsatz
ZUWAH Verschlusseinsatz

für Änderung auf 1 Öffnung am ALD

ISG 01
ISG 01

Insektenschutzgitter Serie ZUWAH
