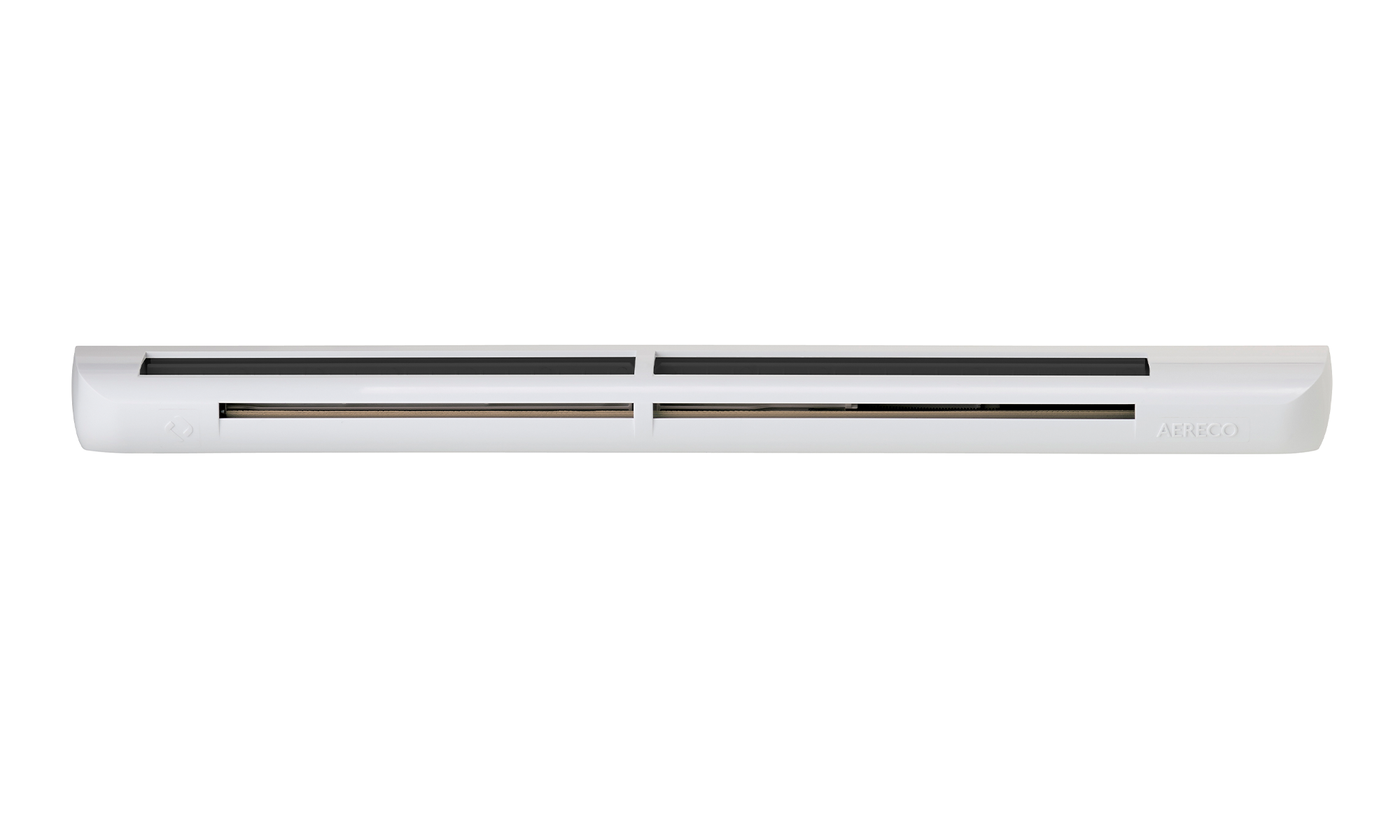

ZUFEH 100

Zurück

ZUFEH 100

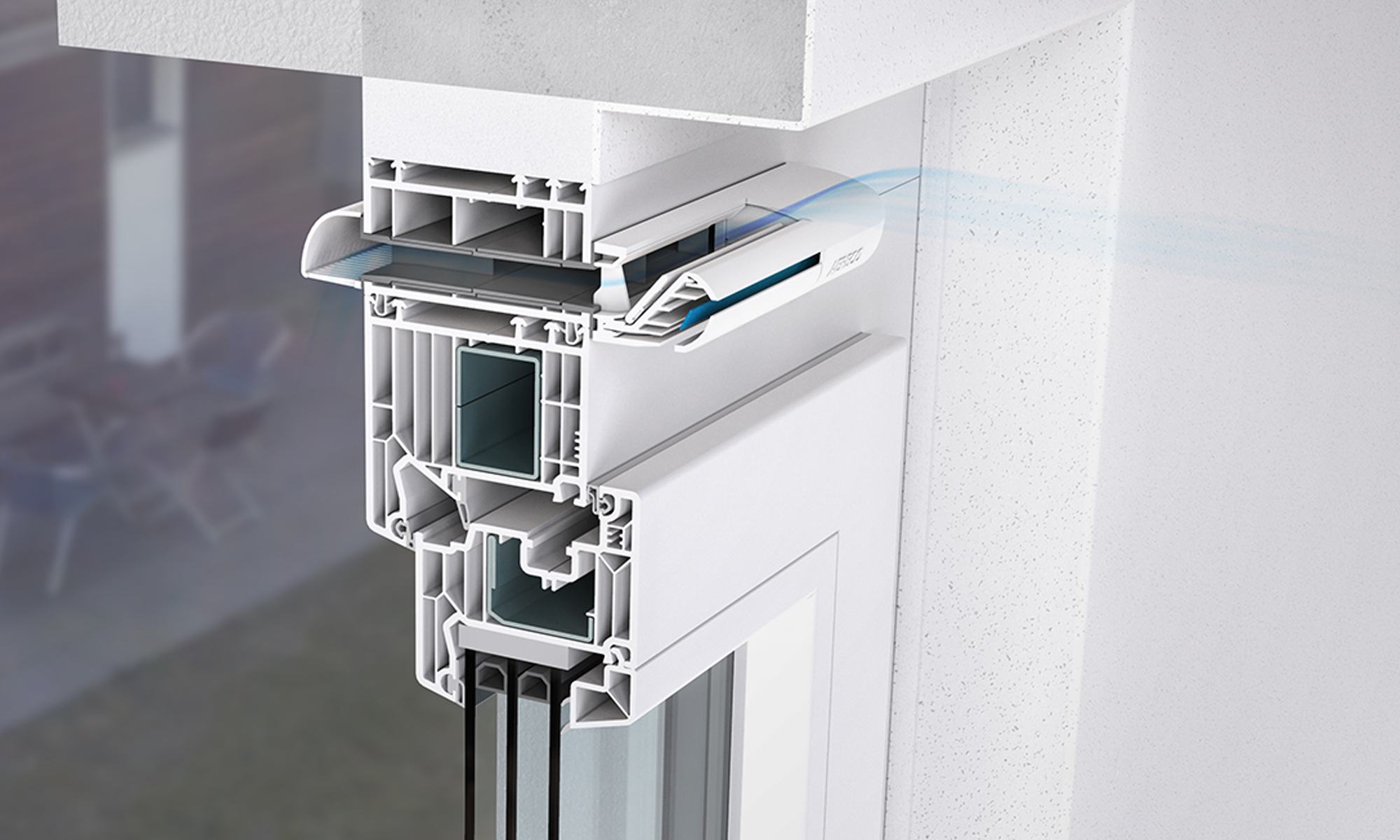

Feuchtegeführter ALD für das Fenster

ZUFEH 100
ZUFEH 100
14_Rahmenmaterialien

Für alle Rahmenmaterialien

18_Fenster_Schlankes_Design

Schlankes Design für optimale Integration

19_Einströmwinkel

Flacherer Einströmwinkel möglich

16_Wetterschutzhaube

Große Auswahl an Wetterschutzhauben

17_RAL_Farben

Lackierung der Frontblende möglich

Erforderliches Zubehör
Produktbild
Bezeichnung
Beschreibung
WHI 05
WHI 05

Wetterschutzhaube mit Insektengitter
passend für Fenster-ALD
Farbe: weiß o. anthrazit

WHAI 03
WHAI 03

Akustische Wetterschutzhaube mit Insektengitter
passend für Fenster-ALD
Farbe: weiß / Material: Kunststoff

Volumenstrom in m³/h bei ZEFEH 100
20 Pa 8,6 ... 42,8
10 Pa 5,3 ... 29,2
8 Pa 4,6 ... 25,9
7 Pa 4,2 ... 24,0
6 Pa 3,8 ... 22,1
5 Pa 3,3 ... 20,0
4 Pa 2,8 ... 17,7
3 Pa 2,3 ... 15,1
2 Pa 1,8 ... 12,1

Luftmengen bei Veränderung des Fräsmaßes bei optionaler Flügelmontage

Bei Veränderung der Fräsmaße (z.B. Flügelmontage, Fräsmaß 8 statt 12 mm Höhe) verändern sich die resultierenden Luftvolumenströme. Nachfolgende Tabellen zeigen den resultierenden maximalen Luftvolumenstrom bei 2, 4, 8 und 10 Pa Differenzdruck.

Max. Volumenstrom in m³/h bei: ZUFEH 100
Fräsmaß / Spaltmaß
8 mm 9 mm 10 mm 11 mm 12 mm
10 Pa 19,5 21,9 24,3 26,8 29,2
8 Pa 17,3 19,4 21,6 23,7 25,9
4 Pa 11,8 13,3 14,8 16,2 17,7
2 Pa 8,1 9,1 10,1 11,1 12,1

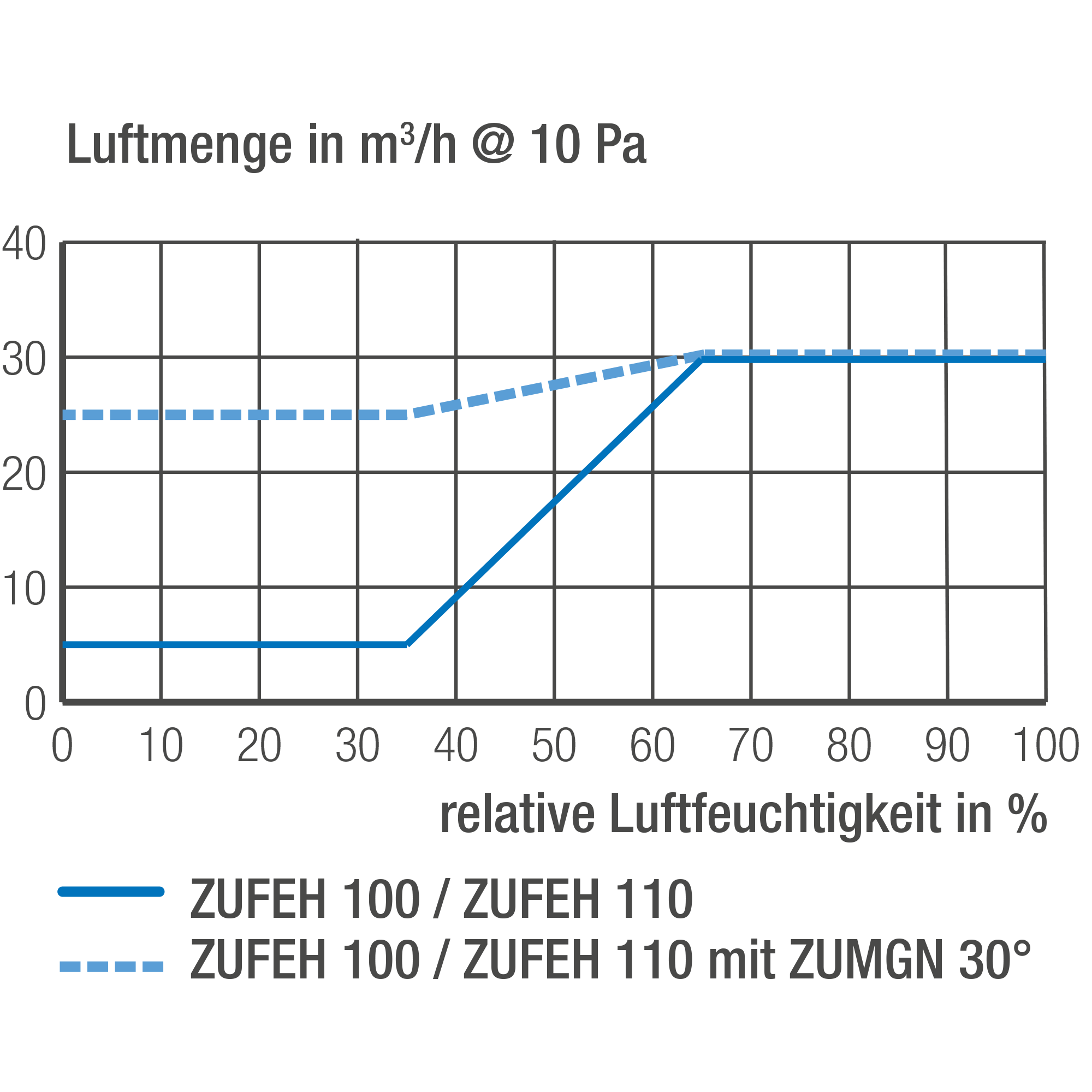

ZUFEH 100/110 Luftmengen

Nach DIN 1946-6 wird als qv, ALD der max. hygrometrische Volumenstrom für die Berechnung angesetzt. Die Werte bei 10 und 20 Pa haben lediglich Orientierungscharakter. Differenzdrücke zur Auslegung der ALD nach DIN 1946-6:2019-12: Freie Lüftung nach Formel 24 oder Tabelle 13 / Ventilatorgestützte Lüftung nach Tabelle 19 dieser Norm.

ZUFEH 100
Normschallpegeldifferenz Dn, e, w / Betriebszustand
Dn,e,w (C; Ctr) / ALD geschlossen (Grundlüftung), mit WHI 05 dB 30 (1;1)
Dn,e,w (C; Ctr) / ALD geöffnet, mit WHI 05 dB 30 (0;-1)
Dn,e,w (C; Ctr) / ALD geschlossen (Grundlüftung), mit WHAI 03 dB 37 (-1; -1)
Dn,e,w (C; Ctr) / ALD geöffnet, mit WHAI 03 dB 36 (0; 0)
Prüfberichtsnummer (ift Rosenheim - auf Anfrage) 16-003130-PR02
ZUFEH 100
Artikelnummer 100094
Lufttechnische Angaben
Feuchtegeführt (30 Jahre Garantie auf die Feuchteregelung)
Öffnungs- und Verschlusshebel -
Mit Luftmengenerhöhung ZUMGN 30°
Bezugsfläche 0,004
Temperaturkoeffizient 0,32
Eigenschaften
Gewicht g 195
Farbe: weiß (ähnlich RAL 9003)
Frontblende gegen Aufpreis in allen RAL-Farben lackiert erhältlich
Material PS, ABS
Montage
Fräsung mm 2 x 172 x 12
Fräsung mit Luftmengenerhöhung ZUMGN 30° mm 2 x 172 x 16
Fräsung mit Luftkanal FELK 01 mm 359 x 16
Lochabstand mm 372 (2 x 186)
Senkkopfschrauben mm 3 x 25
Montage am Fensterblendrahmen / Fensterflügel  ● / ○

● standard / ○ optional

Zeichnungen

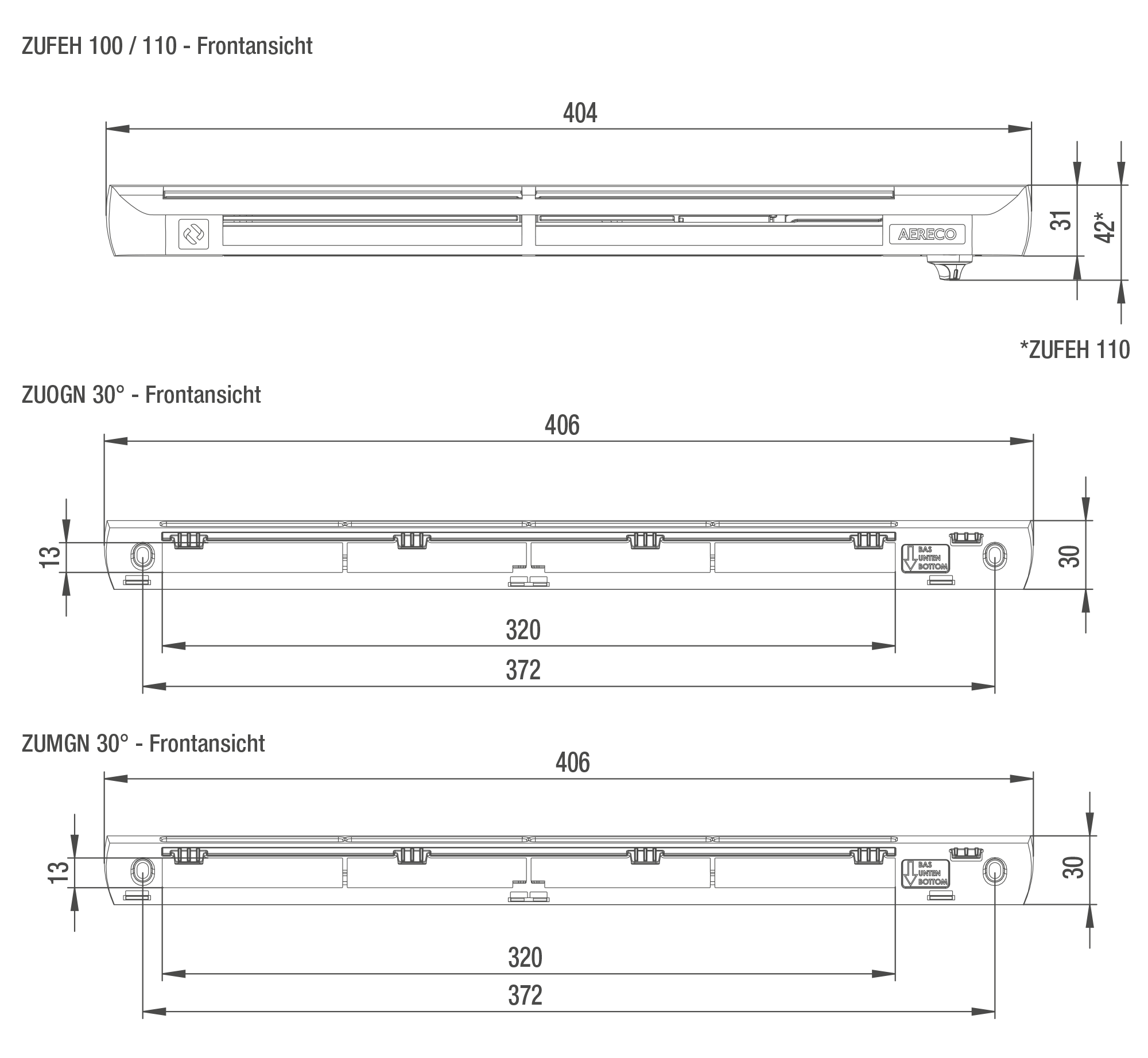

Zeichnung mit Maßen ZUFEH 100/110

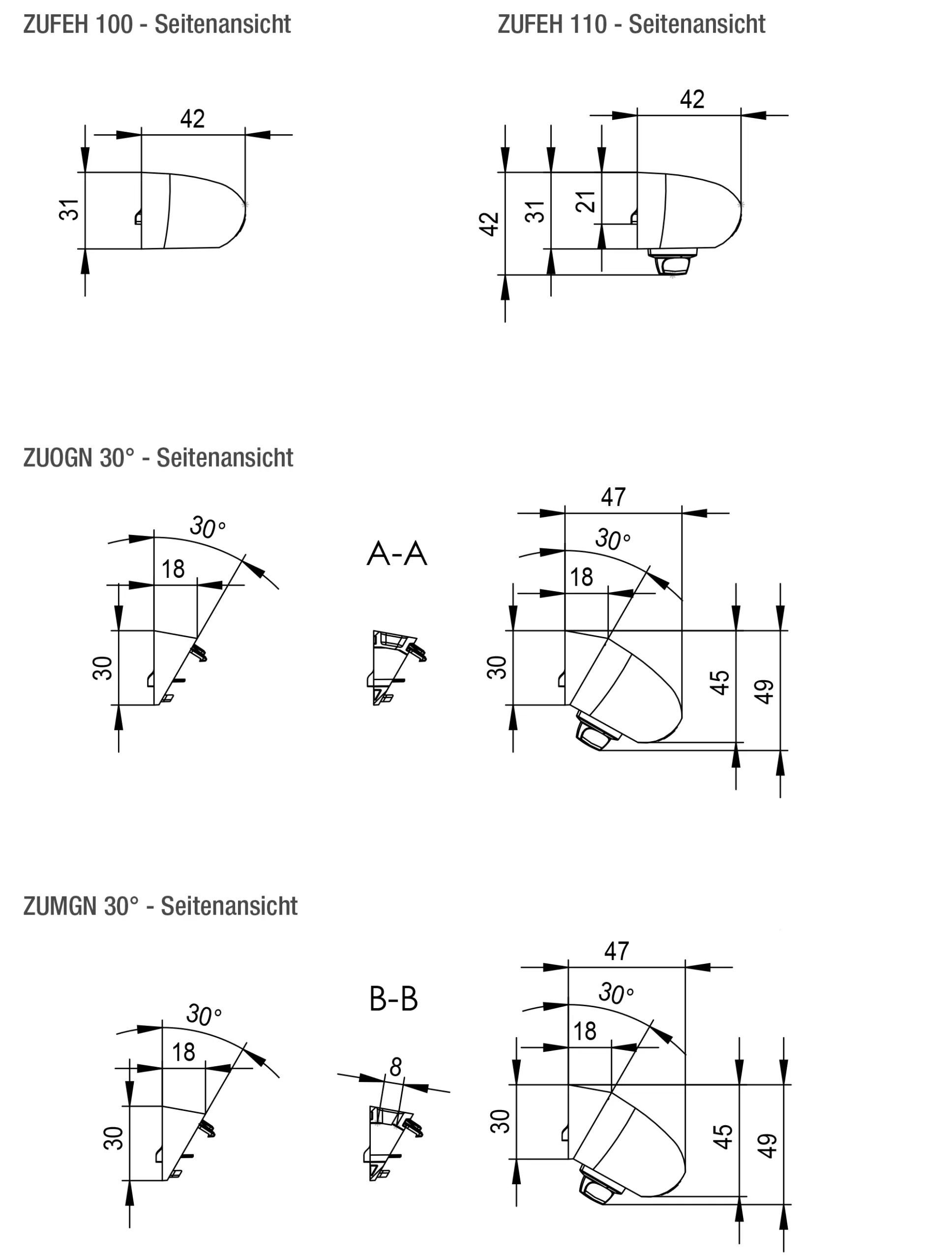

Zeichnung mit Maßen Seitenansicht ZUFEH 100/110

Prinzipzeichnungen

Hinweis: Bei den Zeichnungen handelt es sich um Prinzipzeichnungen in denen exemplarisch ein Produkt der Fenster ALD dargestellt ist. Die Montageart kann auf alle weiteren Fenster ALD übertragen und angewendet werden.

Prinzipzeichnung Rahmenmontage

Prinzipzeichnung Nachrüstung Serie 5-35

Prinzipzeichnung Nachrüstung Serie 5-35

Produktbild
Bezeichnung
Beschreibung
WHI 06
WHI 06

Flache Wetterschutzhaube mit Insektengitter
passend für Fenster-ALD
Farbe: weiß

WHI 07 LMB
WHI 07 LMB

Wetterschutzhaube mit Insektengitter und Luftmengenbegrenzung
passend für Fenster-ALD
Farbe: weiß

LG 02
LG 02

Lüftungsgitter extra flach
passend für Fenster-ALD
Farbe: weiß / Material: Kunststoff

LG 03
LG 03

Lüftungsgitter extra flach
passend für Fenster-ALD
Material: Aluminium

LG 04
LG 04

Lüftungsgitter extra flach
passend für Fenster-ALD
Material: Stahlblech pulverbeschichtet

WHAI 02
WHAI 02

Akustische Wetterschutzhaube mit Insektengitter
passend für Fenster-ALD
Farbe: weiß / Material: Kunststoff

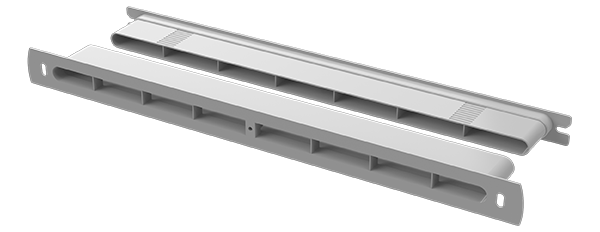

FELK 01
FELK 01

Teleskopluftkanal für Fensterhohlprofil
Profiltiefen: 50 bis 76 mm
für ZUFEH 100/110

FELKS 01
FELKS 01

Teleskopluftkanalset für Fensterhohlprofil
Profiltiefen: 77 bis 80 mm
für ZUFEH 100/110

LKV
LKV

Verlängerung für Teleskopluftkanal
Profiltiefen: 81 bis 130 mm
passend für alle Luftkanäle

ZUOGN 30°
ZUOGN 30°

Adapterplatte Neigungswinkel 30°
ohne Luftmengenerhöhung
passend für ZUFEH 100 / 110

ZUMGN 30°
ZUMGN 30°

Adapterplatte Neigungswinkel 30°
mit Luftmengenerhöhung
passend für ZUFEH 100 / 110
