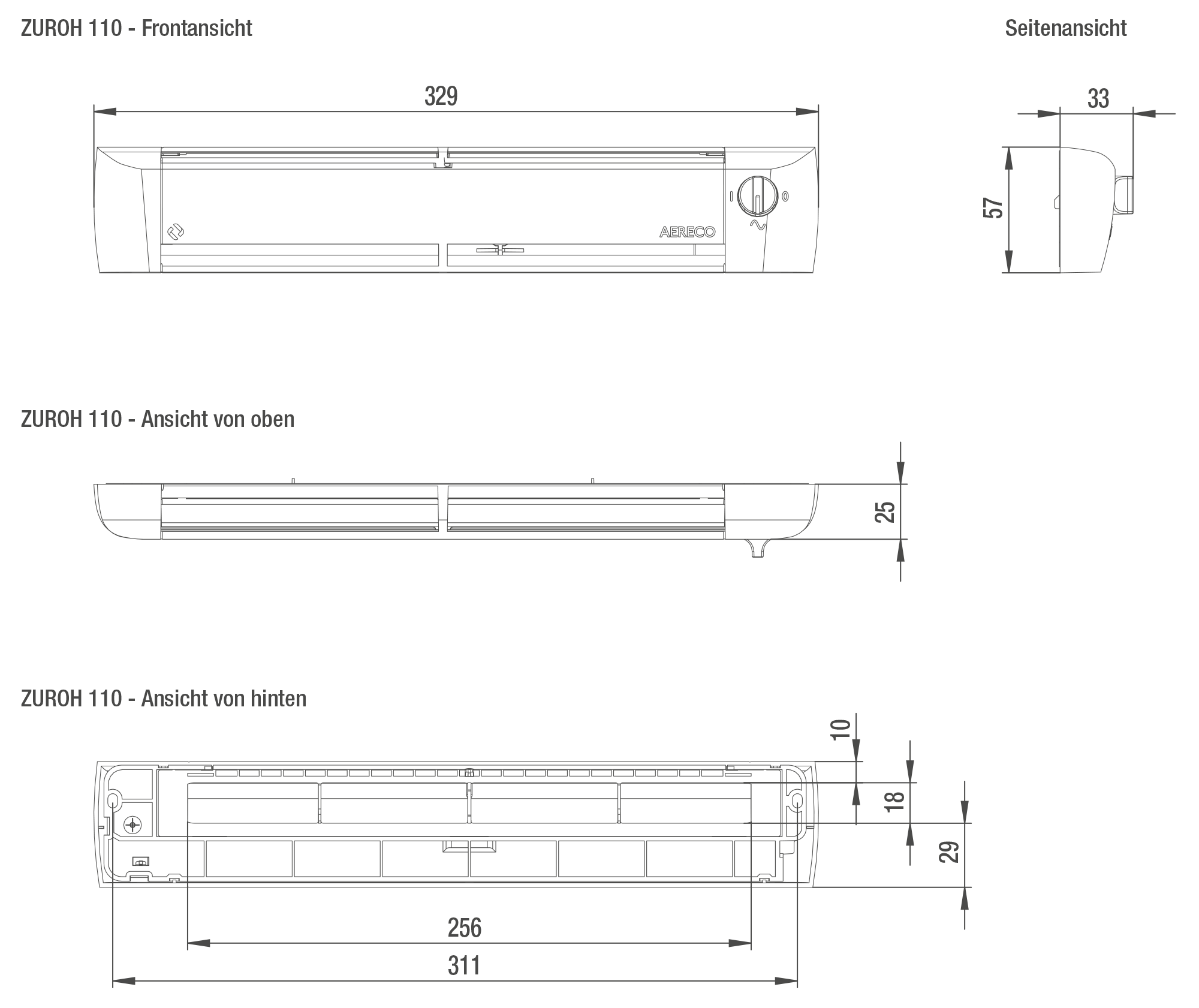

ZUROH 110 MD
Feuchtegeführter ALD für den Rollladenkasten
Flaches Design für unauffällige Integration
Umfangreicher Zubehör-Baukasten
Erhöhung des Luftvolumenstroms möglich
Zahlreiche Schallprüfungen mit renommierten Rollladenkastenherstellern
Lackierung der Frontblende möglich
Öffnungs- und Verschlusshebel
| Volumenstrom in m³/h bei | ZUROH 100 MD / ZUROH 110 MD | ZUROH 100 MD mit ROLE 01 / ZUROH 110 MD mit ROLE 01 | |
| 20 Pa | 4,3 ... 41,7 | 26,4 ... 68,0 | |
| 10 Pa | 2,8 ... 28,7 | 17,9 ... 45,8 | |
| 8 Pa | 2,4 ... 25,4 | 15,8 ... 40,3 | |
| 7 Pa | 2,2 ... 23,7 | 14,7 ... 37,4 | |
| 6 Pa | 2,0 ... 21,8 | 13,5 ... 34,2 | |
| 5 Pa | 1,8 ... 19,7 | 12,2 ... 30,9 | |
| 4 Pa | 1,6 ... 17,5 | 10,7 ... 27,2 | |
| 3 Pa | 1,3 ... 15,0 | 9,1 ... 23,1 | |
| 2 Pa | 1,0 ... 12,0 | 7,3 ... 18,3 |
Nach DIN 1946-6 wird als qv, ALD der max. hygrometrische Volumenstrom für die Berechnung angesetzt. Die Werte bei 10 und 20 Pa haben lediglich Orientierungscharakter. Differenzdrücke zur Auslegung der ALD nach DIN 1946-6:2019-12: Freie Lüftung nach Formel 24 oder Tabelle 13 / Ventilatorgestützte Lüftung nach Tabelle 19 dieser Norm.
Hinweis: Das ZUROH 100 MD / ZUROH 110 MD ist als ALD (Nachströmelement) für Abluftanlagen vorgesehen. Bei reiner Querlüftung (keine Abluftanlage), kann es durch Windverhältnisse am Gebäude während der kalten Jahreszeit zu Kondensation im Rollladenkasten kommen.
| Normschallpegeldifferenz Dn,e,w (C ; Ctr) | ||||
|---|---|---|---|---|
| Rollpanzer oben | Rollpanzer unten | |||
| Rollladenkastentyp | ALD geschlossen | ALD geöffnet | ALD geschlossen | ALD geöffnet |
| Alukon KG AK-Flex.2 (AK-Flex.2 RA 270 x 260) | - | 42 | - | 47 |
| Alukon KG AK-Flex.2 (AK-Flex.2 RA 300 x 260) | - | 42 | - | 47 |
| Alukon KG AK-Flex.2 (AK-Flex.2 RA 365 x 260) | - | 42 | - | 47 |
| Alukon KG AK-Flex.2 (AK-Flex.2 Rl 270 x 260, FS 51 mm) | - | 43 | - | 46 |
| Alukon KG AK-Flex.2 (AK-Flex.2 Rl 300 x 260, FS 51 mm) | - | 43 | - | 46 |
| Alukon KG AK-Flex.2 (AK-Flex.2 Rl 365 x 260, FS 51 mm) | - | 43 | - | 46 |
| Alukon KG AK-Flex.2 (AK-Flex.2 RI 270 x 260, FS 35 mm) | - | 45 | - | 46 |
| Alukon KG AK-Flex.2 (AK-Flex.2 RI 300 x 260, FS 35 mm) | - | 45 | - | 46 |
| Alukon KG AK-Flex.2 (AK-Flex.2 RI 365 x 260, FS 35 mm) | - | 45 | - | 46 |
| Alukon KG AK-Flex.2 (AK-Flex.2 RS 270 x 260) | - | 38 | - | 35 |
| Alukon KG AK-Flex.2 (AK-Flex.2 RS 300 x 260) | - | 38 | - | 35 |
| Alukon KG AK-Flex.2 (AK-Flex.2 RS 365 x 260) | - | 38 | - | 35 |
| Beck & Heun Roka-Top 2 365 x 300 mm bzw. Roka-Therm 2, Standardrevisionsdeckel | 48 | 46 | 47 | 44 |
| Beck & Heun Roka-Top 2 300 x 300 mm bzw. Roka-Therm 2, Standardrevisionsdeckel | 50 | 47 | 49 | 45 |
| Beck & Heun Roka-Top 2 Shadow 365 x 300 mm bzw. Roka-Shadow 2 | 46 | 43 | - | - |
| Beck & Heun Roka-Top 2 Plus 300 x 300 mm | 46 (0;-1) | 43 (-1;-1) | 49 (-1;-1) | 46 (-1;-2) |
| Bero B 365 Jalousie TT | - | 40 (0;-1) | - | - |
| Bero V 280 Plus TT | - | 58 | - | 47 (-2;-4) |
| Duotherm Thermo NB 4.0 Revision außen Raffstore 240/250 | - | 43 | - | 42 |
| Duotherm Thermo NB 4.0 Revision außen Raffstore 240/280 | - | 45 | - | 43 |
| Duotherm Thermo NB 4.0 Revision außen Raffstore 260/250 | - | 42 | - | 40 |
| Duotherm Thermo NB 4.0 Revision außen Raffstore 260/280 | - | 41 | - | 40 |
| Duotherm Thermo NB 4.0 Revision außen Raffstore 280/250 | - | 41 | - | 41 |
| Duotherm Thermo NB 4.0 Revision außen Raffstore 280/280 | - | 41 | - | 41 |
| Duotherm Thermo NB 4.0 Revision außen Raffstore 300/250 | - | 42 | - | 42 |
| Duotherm Thermo NB 4.0 Revision außen Raffstore 300/250 Labyrinth | - | 47 | - | 46 |
| Duotherm Thermo NB 4.0 Revision außen Raffstore 300/280 | - | 40 | - | 41 |
| Duotherm Thermo NB 4.0 Revision außen Raffstore 300/280 Labyrinth | - | 47 | - | 46 |
| Duotherm Thermo NB 4.0 Revision außen Raffstore 360/250 | - | 43 | - | 42 |
| Duotherm Thermo NB 4.0 Revision außen Raffstore 360/250 Labyrinth | - | 52 | - | 51 |
| Duotherm Thermo NB 4.0 Revision außen Raffstore 360/280 | - | 44 | - | 42 |
| Duotherm Thermo NB 4.0 Revision außen Raffstore 360/280 Labyrinth | - | 53 | - | 52 |
| Duotherm Thermo NB 4.0 Revision außen Rollladen 240/250 | - | 43 | - | 48 |
| Duotherm Thermo NB 4.0 Revision außen Rollladen 240/250 Absorber oben | - | 44 | - | 50 |
| Duotherm Thermo NB 4.0 Revision außen Rollladen 240/280 | - | 44 | - | 49 |
| Duotherm Thermo NB 4.0 Revision außen Rollladen 240/280 Absorber oben | - | 46 | - | 49 |
| Duotherm Thermo NB 4.0 Revision außen Rollladen 260/250 | - | 43 | - | 48 |
| Duotherm Thermo NB 4.0 Revision außen Rollladen 260/250 Absorber oben | - | 45 | - | 50 |
| Duotherm Thermo NB 4.0 Revision außen Rollladen 260/280 | - | 43 | - | 46 |
| Duotherm Thermo NB 4.0 Revision außen Rollladen 260/280 Absorber oben | - | 44 | - | 47 |
| Duotherm Thermo NB 4.0 Revision außen Rollladen 280/250 | - | 42 | - | 46 |
| Duotherm Thermo NB 4.0 Revision außen Rollladen 280/250 Absorber oben | - | 43 | - | 46 |
| Duotherm Thermo NB 4.0 Revision außen Rollladen 280/280 | - | 43 | - | 48 |
| Duotherm Thermo NB 4.0 Revision außen Rollladen 280/280 Absorber oben | - | 44 | - | 48 |
| Duotherm Thermo NB 4.0 Revision außen Rollladen 300/250 | - | 44 | - | 47 |
| Duotherm Thermo NB 4.0 Revision außen Rollladen 300/250 Absorber oben | - | 45 | - | 47 |
| Duotherm Thermo NB 4.0 Revision außen Rollladen 300/250 Labyrinth | - | 57 | - | 59 |
| Duotherm Thermo NB 4.0 Revision außen Rollladen 300/280 | - | 43 | - | 47 |
| Duotherm Thermo NB 4.0 Revision außen Rollladen 300/280 Absorber oben | - | 44 | - | 47 |
| Duotherm Thermo NB 4.0 Revision außen Rollladen 300/280 Labyrinth | - | 57 | - | 57 |
| Duotherm Thermo NB 4.0 Revision außen Rollladen 360/250 | - | 43 | - | 43 |
| Duotherm Thermo NB 4.0 Revision außen Rollladen 360/250 Absorber oben | - | 44 | - | 44 |
| Duotherm Thermo NB 4.0 Revision außen Rollladen 360/250 Labyrinth | - | 58 | - | 57 |
| Duotherm Thermo NB 4.0 Revision außen Rollladen 360/280 | - | 43 | - | 43 |
| Duotherm Thermo NB 4.0 Revision außen Rollladen 360/280 Absorber oben | - | 44 | - | 44 |
| Duotherm Thermo NB 4.0 Revision außen Rollladen 360/280 Labyrinth | - | 58 | - | 57 |
| Duotherm Thermo NB 4.0 Revision innen Rollladen 240/250 | - | 45 | - | 50 |
| Duotherm Thermo NB 4.0 Revision innen Rollladen 240/250 Absorber unten + oben | - | 50 | - | 50 |
| Duotherm Thermo NB 4.0 Revision innen Rollladen 240/280 | - | 46 | - | 49 |
| Duotherm Thermo NB 4.0 Revision innen Rollladen 240/280 Absorber unten + oben | - | 50 | - | 50 |
| Duotherm Thermo NB 4.0 Revision innen Rollladen 260/250 | - | 48 | - | 49 |
| Duotherm Thermo NB 4.0 Revision innen Rollladen 260/250 Absorber unten + oben | - | 52 | - | 52 |
| Duotherm Thermo NB 4.0 Revision innen Rollladen 260/280 | - | 47 | - | 48 |
| Duotherm Thermo NB 4.0 Revision innen Rollladen 260/280 Absorber unten + oben | - | 51 | - | 51 |
| Duotherm Thermo NB 4.0 Revision innen Rollladen 280/250 | - | 48 | - | 49 |
| Duotherm Thermo NB 4.0 Revision innen Rollladen 280/250 Absorber unten + oben | - | 52 | - | 52 |
| Duotherm Thermo NB 4.0 Revision innen Rollladen 280/280 | - | 47 | - | 48 |
| Duotherm Thermo NB 4.0 Revision innen Rollladen 280/280 Absorber unten + oben | - | 51 | - | 51 |
| Duotherm Thermo NB 4.0 Revision innen Rollladen 300/250 | - | 48 | - | 49 |
| Duotherm Thermo NB 4.0 Revision innen Rollladen 300/250 Absorber unten + oben | - | 52 | - | 52 |
| Duotherm Thermo NB 4.0 Revision innen Rollladen 300/250 Labyrinth | - | 56 | - | 56 |
| Duotherm Thermo NB 4.0 Revision innen Rollladen 300/250 Labyrinth + Absorber | - | 57 | - | 56 |
| Duotherm Thermo NB 4.0 Revision innen Rollladen 300/280 | - | 48 | - | 50 |
| Duotherm Thermo NB 4.0 Revision innen Rollladen 300/280 Absorber unten + oben | - | 52 | - | 52 |
| Duotherm Thermo NB 4.0 Revision innen Rollladen 300/280 Labyrinth | - | 56 | - | 58 |
| Duotherm Thermo NB 4.0 Revision innen Rollladen 300/280 Labyrinth + Absorber | - | 57 | - | 58 |
| Duotherm Thermo NB 4.0 Revision innen Rollladen 360/250 | - | 47 | - | 49 |
| Duotherm Thermo NB 4.0 Revision innen Rollladen 360/250 Absorber unten + oben | - | 52 | - | 52 |
| Duotherm Thermo NB 4.0 Revision innen Rollladen 360/250 Labyrinth | - | 58 | - | 58 |
| Duotherm Thermo NB 4.0 Revision innen Rollladen 360/280 | - | 47 | - | 49 |
| Duotherm Thermo NB 4.0 Revision innen Rollladen 360/280 Absorber unten + oben | - | 51 | - | 51 |
| Duotherm Thermo NB 4.0 Revision innen Rollladen 360/280 Labyrinth | - | 57 | - | 58 |
| Exte Elite XT 240-255 mit Schwerfolie, verputzt | 54 (-1;-4) | 52 (-1;-4) | 46 (-1;-2) | 44 (-2;-2) |
| Exte Elite XT 240-255 mit Schwerfolie, unverputzt, mit ROMK | 52 (-1;-4) | 50 (-1;-4) | 52 (-1;-5) | 50 (-1;-6) |
| Exte Expert XT 220-255 mit Schwerfolie | 52 (-1;-4) | 50 (0;-3) | 47 (-1;-3) | 44 (-1;-3) |
| Exte Expert XT 220-255 mit Schwerfolie, verputzt | 51 (-1;-3) | 49 (-1;-3) | 53 (-2;-5) | 50 (-1;-5) |
| Exte Expert XT 220-255 Phonotherm mit Schwerfolie, verputzt | - | 49 (-1;-3) | - | 50 (-1;-5) |
| Exte Elite XT 240-255 Phonotherm, mit Schwerfolie, verputzt | - | 50 (0;-2) | - | 50 (-1;-5) |
| Grupor VEKAVARIANT EPS, MS 26 RI | 59 (-1;-3) | 57 (-1;-3) | 52 (-1;-2) | 48 (-2;-2) |
| Grupor VEKAVARIANT EPS, MS 30 RI | 57 (-1;-4) | 55 (-1;-4) | 51 (-2;-3) | 47 (-1;-2) |
| Grupor VEKAVARIANT EPS, MS 30 RA | 61 (-1;-5) | 59 (-1;-4) | 52 (-1;-2) | 48 (0;-1) |
| HELLA Top Duo 258 x 240 mm | 54 (-2;-5) | 53 (-2;-5) | 55 (-1;-4) | 54 (-1;-4) |
| HELLA Top Duo 258 x 240 mm mit Schwerfolie | 53 (-2;-5) | 51 (-2;-5) | 57 (-1;-4) | 55 (-1;-4) |
| HELLA Top Duo 282 x 240 mm mit Putzauftrag | 54 (-2;-4) | 53 (-1;-3) | 54 (-1;-3) | 53 (-1;-3) |
| HELLA Mini Plus 175 | - | 51 (-1;-4) | - | 56 (-2;-5) |
| HELLA Mini Plus 175 mit Schwerfolie | - | 52 (-1;-4) | - | 57 (-2;-5) |
| HELLA Mini Plus 175 mit Putzauftrag | - | 52 (-1;-4) | - | 58 (-2;-5) |
| HELLA Mini Plus 220 | - | 53 (-1;-5) | - | 54 (-1;-5) |
| HELLA Mini Plus 220 mit Schwerfolie | - | 57 (-1;-4) | - | 55 (-2;-5) |
| HELLA Mini Plus 220 mit Putzauftrag | - | 55 (-1;-4) | - | 55 (-1;-4) |
| Köhler XT 240 / 250 RG mit Schwerfolie | 56 (-1;-3) | 54 (0;-2) | 51 (-1;-2) | 50 (-2;-3) |
| Köhler XT 240 / 250 RG | 57 (-1;-3) | 56 (-1;-3) | 51 (-1;-2) | 50 (-2;-4) |
| Köhler XT 300 / 250 RG mit Schwerfolie | 59 (-1;-4) | 57 (-1;-4) | 52 (-1;-2) | 50 (-1;-2) |
| Köhler XT 300 / 250 RG | 57 (-1;-3) | 56 (-1;-4) | 51 (-1;-2) | 49 (0;-2) |
| Köhler XT 300 / 300 RG mit Schwerfolie | 52 (0;-1) | 51 (-1;-1) | 50 (-1;-1) | 49 (-1;-2) |
| Köhler XT 300 / 300 RG | 51 (-1;-1) | 49 (0;0) | 50 (-1;-2) | 48 (0;-1) |
| Köhler XT 300 / 250 RU mit Schwerfolie | 62 (-1;-4) | 60 (-1;-3) | 51 (-1;-2) | 49 (-1;-2) |
| Köhler XT 300 / 250 RU | 58 (-1;-3) | 57 (-1;-3) | 50 (-1;-3) | 48 (-1;-2) |
| Köhler XT 300 / 300 RU mit Schwerfolie | 60 (-1;-3) | 58 (-1;-3) | 51 (-2;-3) | 49 (-2;-2) |
| Köhler XT 300 / 300 RU | 57 (-1;-3) | 56 (-1; -3) | 50 (-1;-2) | 48 (-2;-2) |
| Komax NG 240 | 55 (-2;-1) | 53 (-1;-1) | 48 (0;-2) | 46 (0;-2) |
| Komax NG 240 mit Schwerfolie | 55 (-3;-1) | 53 (-2;-1) | 48 (-1;-2) | 46 (-1;-3) |
| Komax NG 275 | 53 (-1;-1) | 52 (-2;-1) | 50 (-1;-2) | 49 (-1;-1) |
| Komax NG 275 mit Schwerfolie | 53 (-2;-1) | 52 (-2;-1) | 49 (-1;-1) | 48 (-1;-1) |
| Komax NG 300 | 56 (-2;-2) | 55 (-1;-1) | 50 (-1;-2) | 49 (-1;-2) |
| Komax NG 300 mit Schwerfolie | 56 (-4;-2) | 56 (-4;-2) | 49 (-1;-1) | 48 (-1;-1) |
| Lehr Aufsatzelement Blackline RG, Revision außen | - | 55 (-1;-4) | - | 44 (0;-3) |
| Lehr Aufsatzelement AE Blackline RU Neubaukasten, Revision innen, unten | - | 50 (-1;-2) | - | 46 (-1;-2) |
| Lehr Aufsatzelement AE Blackline RU, Revision innen, unten | - | 47 (0;-1) | - | 47 (-1;-1) |
| MHS Baunormteile isyRapid NP 300/300 | - | 45 (-1;-3) | - | 48 (-2;-4) |
| MHS Baunormteile isyRapid NP 300/300 - Mit Luftmengenerhöhung ROLE 01 | 44 (0;-2) | 45 (0;-2) | 46 (-1;-3) | 47 (-1;-3) |
| PAKTO-K RG 280 / 250 Standard | 46 (-1;-2) | 44 (-1;-2) | 41 (0;-1) | 39 (0;0) |
| PAKTO-K RG 280 / 300 Standard | 41 (0;0) | 39 (-1;-1) | 41 (0;-1) | 38 (0;-1) |
| PAKTO-K RUI 240 / 250 Standard | 41 (0;-1) | 39 (-1;-1) | 41 (-1;-2) | 39 (-1;-2) |
| PAKTO-K RUI 240 / 250 Schallschutzfolie | 41 (0;-1) | 39 (-1;-1) | 41 (-1;-3) | 39 (-1;-2) |
| PAKTO-K RUI 280 / 250 Standard | 54 (-1;-3) | 52 (-1;-3) | 41 (0;-1) | 38 (0;-1) |
| PAKTO-K RUI 280 / 250 Schwerfolie innen unten | 53 (-1;-3) | 51 (-1;-3) | 42 (0;-1) | 38 (0;0) |
| PAKTO-K RUI 280 / 300 Standard | 45 (-1;-1) | 41 (0;0) | 42 (-1;-2) | 38 (0;-1) |
| PAKTO-K RUI 280 / 300 Schwerfolie innen unten | 45 (0;0) | 42 (0;-1) | 43 (0;-2) | 39 (0;-1) |
| PAKTO-K RUI 280 / 365 Standard | 44 (0;0) | 42 (0;0) | 41 (0;-2) | 38 (0;-1) |
| PAKTO-K RUI 280 / 365 Schwerfolie innen unten | 46 (-1;-1) | 43 (-1;-1) | 42 (-1;-2) | 38 (0;-1) |
| PAKTO-K RUI 300 / 300 Standard | 45 (-1;-2) | 44 (-1;-2) | 41 (0;-1) | 38 (0;-1) |
| PAKTO-K RUI 300 / 300 Schallschutzfolie | 50 (-2;-3) | 47 (-1;-2) | 42 (-1;-2) | 39 (0;-1) |
| PAKTO-P RG 280 / 250 Standard | 48 (-1;-2) | 45 (-0;-1) | 45 (-1;-1) | 42 (0;-1) |
| PAKTO-P RG 280 / 300 Standard | 45 (0;-1) | 43 (-0;-1) | 45 (0;-1) | 42 (0;-1) |
| PAKTO-P RG 300 / 250 Standard | 56 (-1;-4) | 55 (-1;-4) | 48 (0;-1) | 47 (-1;-2) |
| PAKTO-P RG 300 / 300 Standard | 47 (0;-1) | 45 (-1;-1) | 47 (-1;-1) | 44 (-1;-0) |
| PAKTO-P RG 365 / 300 Standard | 46 (0;-1) | 43 (-0;-1) | 46 (0;-1) | 42 (0;0) |
| PAKTO-P RS 280 / 300 Standard | 44 (-1;-2) | 41 (-1;-2) | 39 (0;-1) | 36 (0;-1) |
| PAKTO-P RS 280 / 300 Schwerfolie | 43 (-2;-3) | 40 (-1;-2) | 38 (0;-1) | 35 (0;-1) |
| PAKTO-P RS 300 / 300 | 44 (-1;-2) | 41 (0;-1) | 39 (0;-1) | 36 (0;0) |
| PAKTO-P RS 365 / 300 Standard | 42 (-1;-1) | 38 (-1;-2) | 37 (0;-1) | 33 (0;-1) |
| PAKTO-P RS 365 / 300 Schwerfolie | 43 (0;-1) | 39 (-1;-2) | 38 (0;-1) | 34 (0;0) |
| PAKTO-P RUI 240 / 250 Standard | 45 (0;0) | 42 (0;0) | 46 (0;-1) | 43 (0;-2) |
| PAKTO-P RUI 240 / 250 Schallschutzfolie | 46 (0;-1) | 43 (0;0) | 46 (-1;-1) | 44 (-1;-2) |
| PAKTO-P RUI 250 / 300 Standard | 45 (0;0) | 42 (0;0) | 45 (-1;-1) | 42 (-1;-3) |
| PAKTO-P RUI 250 / 300 Schallschutzfolie | 45 (-1;0) | 42 (-1;0) | 45 (-1;-2) | 42 (0;-1) |
| PAKTO-P RUI 280 / 250 Standard | 51 (-1;-3) | 50 (-1;-2) | 45 (0;-1) | 44 (-1;-1) |
| PAKTO-P RUI 280 / 250 Schwerfolie innen unten | 51 (-1;-2) | 49 (-1;-3) | 43 (0;-1) | 40 (0;-1) |
| PAKTO-P RUI 280 / 300 Standard | 53 (-1;-3) | 51 (-1;-2) | 47 (-1;-2) | 44 (0;0) |
| PAKTO-P RUI 280 / 300 Schwerfolie innen unten | 54 (-1;-3) | 51 (-1;-2) | 47 (0;-1) | 44 (0;-1) |
| PAKTO-P RUI 300 / 300 Standard | 43 (-1;0) | 40 (0;0) | 43 (0;0) | 41 (-1;-1) |
| PAKTO-P RUI 300 / 300 Schallschutzfolie | 42 (0;0) | 40 (0;0) | 43 (0;0) | 41 (0;-1) |
| PAKTO-P RUI 365 / 300 Standard | 54 (-1;-3) | 52 (-1;-3) | 47 (0;-1) | 44 (0;-1) |
| PAKTO-P RUI 365 / 300 Schwerfolie innen unten | 54 (-1;-4) | 52 (-1;-3) | 45 (0;-1) | 42 (0;0) |
| PAKTO-W RG 280 / 250 Standard | 45 (-1;-2) | 43 (0;-2) | 45 (-1;-1) | 44 (-1;-1) |
| PAKTO-W RUI 240 / 250 Standard | 43 (0;0) | 41 (0;0) | 45 (0;-1) | 43 (-1;-2) |
| PAKTO-W RUI 240 / 250 Schallschutzfolie | 44 (0;0) | 42 (-1;-1) | 44 (-1;-2) | 42 (-1;-2) |
| PAKTO-W RUI 280 / 300 Standard | 48 (0;-1) | 46 (-1;-1) | 45 (0;-1) | 42 (0;-1) |
| PAKTO-W RUI 280 / 300 Schwerfolie innen unten | 49 (-1;-1) | 46 (0;-1) | 45 (0;-1) | 42 (0;-1) |
| PAKTO-W RUI 300 / 300 Standard | 44 (0;-1) | 41 (0;-1) | 44 (-1;-2) | 42 (-1;-2) |
| PAKTO-W RUI 300 / 300 Schallschutzfolie | 44 (-1;-2) | 41 (0;-1) | 44 (0;-1) | 42 (0;-2) |
| Prix Systeme P 300 E / A-S mono 300 / 300 | 53 (0;-2) | 53 (0;-2) | 47 (-3;-2) | 46 (-3;-2) |
| Prix Systeme P 300 SO / A-SO mono 300 / 300 | 52 (-1;-3) | 50 (0;-2) | 55 (-1;-4) | 53 (-1;-3) |
| Prix Systeme RS P 300 A-C 300 / 300 (Raffstore) | 43 (-1;-2) | 41 (0;-2) | 39 (0;-1) | 38 (-1;-2) |
| Prix Systeme P 300 SO / A-SO 300 / 300 | 54 (0;-3) | 54 (-1;-3) | 53 (-1;-3) | 52 (-1;-3) |
| Prix Systeme P 300 A-C mono 300 / 300 | 52 (0;-2) | 52 (-1;-2) | 57 (-1;-4) | 57 (-2;-4) |
| Prix Systeme RS P 300 SO / A-SO 300 / 300 | 52 (-1;-4) | 50 (-1;-4) | 47 (-1;-3) | 45 (-1;-3) |
| Prix Systeme K 240 A-C mono 240 /260 | 51 (-1-3) | 49 (0;-3) | 49 (-1;-2) | 48 (-1;-2) |
| Roma Puro 2 240 x 250 mm | 52 | 50 | 50 | 48 |
| Roma Puro 2 260 x 250 mm | 53 | 50 | 52 | 49 |
| Roma Puro 2 300 x 250 mm | 51 | 49 | 50 | 48 |
| Roma Puro 2 360 x 250 mm | 39 | 38 | 43 | 42 |
| Roma Puro 2 420 x 250 mm | 40 | 39 | 45 | 44 |
| Roma Puro 2 300 x 280 mm | 51 | 50 | 50 | 48 |
| Roma Puro 2 360 x 280 mm | 52 | 50 | 50 | 47 |
| Roma Puro 2 420 x 280 mm | 40 | 39 | 45 | 44 |
| Roma Puro 2 240 x 250 mm mit Schallschutzpaket | 61 | 60 | 54 | 52 |
| Roma Puro 2 260 x 250 mm mit Schallschutzpaket | 61 | 58 | 54 | 50 |
| Roma Puro 2 300 x 250 mm mit Schallschutzpaket | 63 | 62 | 58 | 55 |
| Roma Puro 2 300 x 280 mm mit Schallschutzpaket | 63 | 62 | 57 | 55 |
| Roma Puro 2 360 x 250 mm mit Schalldämmeinlage | 43 | 42 | 44 | 42 |
| Roma Puro 2 420 x 250 mm mit Schalldämmeinlage | 46 | 45 | 50 | 49 |
| Roma Puro 2 420 x 280 mm mit Schalldämmeinlage | 46 | 45 | 50 | 49 |
| Roma Puro 2.K 230 x 250 mm | 38 | 37 | 40 | 38 |
| Roma Puro 2.K 270 x 250 mm | 40 | 39 | 42 | 40 |
| Roma Puro 2.K 270 x 280 mm | 48 | 46 | 45 | 42 |
| Roma Puro 2.K 230 x 250 mm mit Schalldämmeinlage | 41 | 40 | 42 | 40 |
| Roma Puro 2.K 270 x 250 mm mit Schalldämmeinlage | 43 | 42 | 44 | 42 |
| Roma Puro 2.K 270 x 280 mm mit Schallschutzpaket | 55 | 53 | 53 | 51 |
| Roma Puro 2.XR 240 x 260 mm (90er Öffnung) | 46 | 43 | 50 | 47 |
| Roma Puro 2.XR 260 x 260 mm (90er Öffnung) | 47 | 43 | 50 | 46 |
| Roma Puro 2.XR 300 x 260 mm (90er Öffnung) | 45 | 43 | 47 | 45 |
| Roma Puro 2.XR 360 x 260 mm (90er Öffnung) | 45 | 43 | 47 | 45 |
| Roma Puro 2.XR 420 x 260 mm (90er Öffnung) | 45 | 43 | 47 | 45 |
| Roma Puro 2.XR 300 x 290 mm (90er Öffnung) | 46 | 44 | 50 | 47 |
| Roma Puro 2.XR 360 x 290 mm (90er Öffnung) | 45 | 43 | 47 | 45 |
| Roma Puro 2.XR 420 x 290 mm (90er Öffnung) | 45 | 43 | 47 | 45 |
| Roma Puro 2.XR 240 x 260 mm (90er Öffnung) mit Schallschutzpaket | 59 | 57 | 53 | 51 |
| Roma Puro 2.XR 260 x 260 mm (90er Öffnung) mit Schallschutzpaket | 59 | 56 | 55 | 51 |
| Roma Puro 2.XR 300 x 260mm (90er Öffnung) mit Schallschutzpaket | 54 | 51 | 56 | 53 |
| Roma Puro 2.XR 300 x 290 mm (90er Öffnung) mit Schallschutzpaket | 61 | 60 | 55 | 53 |
| Roma Puro 2.XR 360 x 260 mm (90er Öffnung) mit Schallschutzpaket | 57 | 54 | 57 | 55 |
| Roma Puro 2.XR 360 x 290mm (90er Öffnung) mit Schallschutzpaket | 57 | 55 | 58 | 56 |
| Roma Puro 2.XR 240 x 260 mm (130er Öffnung) | 42 | 41 | 44 | 42 |
| Roma Puro 2.XR 260 x 260 mm (130er Öffnung) | 46 | 43 | 50 | 47 |
| Roma Puro 2.XR 300 x 260 mm (130er Öffnung) | 44 | 43 | 46 | 44 |
| Roma Puro 2.XR 360 x 260 mm (130er Öffnung) | 44 | 43 | 46 | 44 |
| Roma Puro 2.XR 360 x 290 mm (130er Öffnung) | 44 | 43 | 46 | 44 |
| Roma Puro 2.XR 420 x 260 mm (130er Öffnung) | 44 | 43 | 46 | 44 |
| Roma Puro 2.XR 300 x 290mm (130er Öffnung) | 44 | 43 | 46 | 44 |
| Roma Puro 2.XR 360 x 290mm (130er Öffnung) | 44 | 43 | 46 | 44 |
| Roma Puro 2.XR 420 x 290 mm (130er Öffnung) | 44 | 43 | 46 | 44 |
| Roma Puro 2.XR 260 x 260 mm (130er Öffnung) mit Schallschutzpaket | 59 | 56 | 55 | 52 |
| Roma Puro 2.XRK 230 x 260 mm (90er Öffnung) | 43 | 41 | 42 | 40 |
| Roma Puro 2.XRK 270 x 290 mm (90er Öffnung) | 42 | 40 | 41 | 39 |
| Roma Puro 2.XRK 230 x 260 mm (130er Öffnung) | 43 | 41 | 42 | 40 |
| Roma Puro 2.XRK 270 x 290 mm (130er Öffnung) | 42 | 40 | 41 | 39 |
| Roma Puro 2.XR-RS 240 x 260 mm | 42 | 40 | 41 | 39 |
| Roma Puro 2.XR-RS 260 x 260 mm | 44 | 41 | 43 | 39 |
| Roma Puro 2.XR-RS 300 x 260 mm | 39 | 37 | 37 | 35 |
| Roma Puro 2.XR-RS 360 x 260 mm | 39 | 37 | 37 | 35 |
| Roma Puro 2.XR-RS 420 x 260 mm | 39 | 37 | 37 | 35 |
| Roma Puro 2.XR-RS 300 x 290 mm | 44 | 41 | 43 | 40 |
| Roma Puro 2.XR-RS 360 x 290 mm | 39 | 37 | 37 | 35 |
| Roma Puro 2.XR-RS 420 x 290 mm | 39 | 37 | 37 | 35 |
| Roma Puro 2.XRK-RS 230 x 260 mm | 39 | 38 | 38 | 36 |
| Roma Puro 2.XRK-RS 270 x 290 mm | 44 | 41 | 42 | 40 |
| Roma Puro 2.XR-RS 240 x 260 mm mit Schallschutzpaket | 49 | 47 | 47 | 45 |
| Roma Puro 2.XR-RS 260 x 260 mm mit Schallschutzpaket | 49 | 45 | 48 | 44 |
| Roma Puro 2.XRK-RS 270 x 290 mm mit Schallschutzpaket | 52 | 50 | 51 | 49 |
| Roma Puro 2.XR-RS 300 x 290 mm mit Schallschutzpaket | 53 | 51 | 50 | 48 |
| Roma Puro 2.XR-zip 260 x 260 mm | 47 | 44 | 44 | 41 |
| Schlagmann POROTON®-RSK-365 Raffstorebehang Alu | 47 (-1;-2) | 44 (-1;-2) | 44 (0;-2) | 40 (0;-1) |
| Schlagmann POROTON®-ROK-365 | 52 (-1;-3) | 48 (-1;-2) | 51 (-1;-2) | 47 (-1,-2) |
| Schlagmann POROTON®-ROK-365 + Luftumlenkung | 54 (-1;-3) | 50 (-1;-3) | 52 (-1;-2) | 47 (-1;-2) |
| SHG Rollladen-Systeme System Grupor 425 x 308 mm | - | 44 (-1;-2) | - | 44 (-1;-1) |
| VEKA Variant 2.0 | 47 (-2;-4) | 47 (-2;-4) | 46 (-1;-2) | 45 (-1;-3) |
| VEKA Variant 2.0 mit Schalldämmeinlage | 51 (-2;-4) | 50 (-3;-4) | 49 (0;-2) | 47 (-1;-2) |
| Warema NA-RO, Rev Innen, 300 x 300 Clip | 49 (-1;-1) | 46 (-1;0) | 49 (-1;-3) | 48 (-2;-5) |
| Warema NA-RO 2, Rev Innen 300 x 300 Clip mit Schalldämmeinlage | 49 (-1;-1) | 47 (-2;-1) | 50 (-1;-4) | 48 (-1;-4) |
| Warema NA-RO, Rev außen, 300 x 300 Clip | 52 (0;-1) | 49 (-1;-1) | 54(-2;-5) | 50 (-1;-5) |
| Warema NA-RO, Rev außen, 250 x 240 Clip | 52(0;-1) | 49(-1;-1) | 54(-2;-5) | 50 (-1;-5) |
| Warema NA-RO, Rev außen, 300 x 365 Clip | 51(0;-1) | 48(-1;-1) | 53(-2;-5) | 50 (-1;-5) |
| Warema NA-RA, Rev außen, 300 x 300 | 39 (0;-1) | 37 (0;-1) | 38 (0;-1) | 36 (0;-1) |
| Warema NA-RA, Rev außen, 300 x 365 | 39 (0;-1) | 37 (0;-1) | 38 (0;-1) | 36 (0;-1) |
| Warema NA-RA, Rev außen, 300 x 365 Klinkerfassade | 41 (-1;-1) | 39 (0;-1) | 39 (0;-1) | 37 (0;-1) |
| Grupor II 300 RI mit ROMK | 58 (-1;-4) | 56 (-1;-3) | 56 (-2;-4) | 53 (0;-3) |
| ZUROH 110 MD | ||
| Artikelnummer | 110130 | |
| Lufttechnische Angaben | ||
| Öffnungs- und Verschlusshebel | ● | |
| Bezugsfläche | m² | 0,005 |
| Temperaturkoeffizient |
0,33 | |
| Eigenschaften | ||
| Gewicht | g | 158 |
| Farbe: weiß (ähnlich RAL 9003) | ● | |
| Frontblende gegen Aufpreis in allen RAL-Farben lackiert erhältlich | ○ | |
| Material | ABS, PS | |
| Montage | ||
| Fräsung (Achsabstand) ohne Zubehörteil | mm | 255 x 20 |
| Fräsung (Achsabstand) mit ROLK 01/ ROLE 01 | mm | 275 x 25 (mit Rundungen) |
| Fräsung (Achsabstand) mit ROMK 140 / ROMK 240 | mm | 289 x 39 |
| Lochabstand | mm | 311 |
| Senkkopfschrauben | mm | 2 x 25 |
| Montage am Rollladenkasten | ● |
● standard / ○ optional
Zeichnungen
Prinzipzeichnungen
Hinweis: Bei den Zeichnungen handelt es sich um Prinzipzeichnungen. Hierbei werden Einbausituationen mit dem ZUROH 100 dargestellt. Diese können auch mit dem ZUROH 110 ausgeführt werden. In den Zeichnungen sind verschiedene Möglichkeiten mit verschiedenem Zubehör dargestellt. Dies stellt nur eine Auswahl dar, weitere Ausführungen oder Varianten auf Anfrage.
Produktbild
Bezeichnung
Beschreibung
ROIS 02
Insektenschutzgitter bestehend aus Gittergrundplatte und Gitterplatte
passend für ZUROH 100 / 110
ROLE 01
Luftmengenerhöhung
nur als Set erhältlich mit ZUROH 100 / 110 OD
ROLK 01
Luftkanal zur Überbrückung von Dämmung oder Doppel- / Mehrstegplatten im Rollladenkasten
nur als Set erhältlich mit ZUROH 100 / 110 OD
ZUROH LMB
Luftmengenbegrenzer passend für ZUROH 100 / ZUROH 110
ROMK 70
Metallkanal zur Überbrückung von Hohlräumen im Rollladenkasten und als Montagehilfe
Tiefe = 30 bis 70 mm
passend für ZUROH 100 / 110
ROMK 140
Metallkanal zur Überbrückung von Hohlräumen im Rollladenkasten und als Montagehilfe
Tiefe = 70 bis 140 mm
passend für ZUROH 100 / 110
ROMK 240
Metallkanal zur Überbrückung von Hohlräumen im Rollladenkasten und als Montagehilfe
Tiefe = 150 bis 240 mm
passend für ZUROH 100 / 110
ROPS 01
Rollladenputzplatte
Tiefe: 10 oder 13 mm
passend für ZUROH 100 / ZUROH 110
ROPS 01 Distanzplatte
LG 05
Lüftungsgitter passend für
ZUROH 100/110
T = 3 mm / Material: Edelstahl
Ausschreibungstexte Aereco
Datenblatt LG 05
Datenblatt ZUROH 100 MD / ZUROH 110 MD
Montageanleitung Außenbauteil-Luftdurchlass (ALD)
Datenblatt ROLK 01 & ROLE 01
Datenblatt ROIS 02
Datenblatt ROMK 70 / ROMK 140 / ROMK 240
Datenblatt ROPS 01
Datenblatt ZUROH LMB
Übersicht Schallprüfungen ZUROH 100 MD/ZUROH 110 MD
Bedienungs- und Reinigungshinweise ZUROH 100 MD/ZUROH 110 MD
DWG-Zeichnungen ZUROH 100 MD/ZUROH 110 MD
Frässchablone ZUROH 100 MD/ ZUROH 110 MD
| Volumenstrom in m³/h bei | ZUROH 100 MD / ZUROH 110 MD | ZUROH 100 MD mit ROLE 01 / ZUROH 110 MD mit ROLE 01 | |
| 20 Pa | 4,3 ... 41,7 | 26,4 ... 68,0 | |
| 10 Pa | 2,8 ... 28,7 | 17,9 ... 45,8 | |
| 8 Pa | 2,4 ... 25,4 | 15,8 ... 40,3 | |
| 7 Pa | 2,2 ... 23,7 | 14,7 ... 37,4 | |
| 6 Pa | 2,0 ... 21,8 | 13,5 ... 34,2 | |
| 5 Pa | 1,8 ... 19,7 | 12,2 ... 30,9 | |
| 4 Pa | 1,6 ... 17,5 | 10,7 ... 27,2 | |
| 3 Pa | 1,3 ... 15,0 | 9,1 ... 23,1 | |
| 2 Pa | 1,0 ... 12,0 | 7,3 ... 18,3 |
Nach DIN 1946-6 wird als qv, ALD der max. hygrometrische Volumenstrom für die Berechnung angesetzt. Die Werte bei 10 und 20 Pa haben lediglich Orientierungscharakter. Differenzdrücke zur Auslegung der ALD nach DIN 1946-6:2019-12: Freie Lüftung nach Formel 24 oder Tabelle 13 / Ventilatorgestützte Lüftung nach Tabelle 19 dieser Norm.
Hinweis: Das ZUROH 100 MD / ZUROH 110 MD ist als ALD (Nachströmelement) für Abluftanlagen vorgesehen. Bei reiner Querlüftung (keine Abluftanlage), kann es durch Windverhältnisse am Gebäude während der kalten Jahreszeit zu Kondensation im Rollladenkasten kommen.
| Normschallpegeldifferenz Dn,e,w (C ; Ctr) | ||||
|---|---|---|---|---|
| Rollpanzer oben | Rollpanzer unten | |||
| Rollladenkastentyp | ALD geschlossen | ALD geöffnet | ALD geschlossen | ALD geöffnet |
| Alukon KG AK-Flex.2 (AK-Flex.2 RA 270 x 260) | - | 42 | - | 47 |
| Alukon KG AK-Flex.2 (AK-Flex.2 RA 300 x 260) | - | 42 | - | 47 |
| Alukon KG AK-Flex.2 (AK-Flex.2 RA 365 x 260) | - | 42 | - | 47 |
| Alukon KG AK-Flex.2 (AK-Flex.2 Rl 270 x 260, FS 51 mm) | - | 43 | - | 46 |
| Alukon KG AK-Flex.2 (AK-Flex.2 Rl 300 x 260, FS 51 mm) | - | 43 | - | 46 |
| Alukon KG AK-Flex.2 (AK-Flex.2 Rl 365 x 260, FS 51 mm) | - | 43 | - | 46 |
| Alukon KG AK-Flex.2 (AK-Flex.2 RI 270 x 260, FS 35 mm) | - | 45 | - | 46 |
| Alukon KG AK-Flex.2 (AK-Flex.2 RI 300 x 260, FS 35 mm) | - | 45 | - | 46 |
| Alukon KG AK-Flex.2 (AK-Flex.2 RI 365 x 260, FS 35 mm) | - | 45 | - | 46 |
| Alukon KG AK-Flex.2 (AK-Flex.2 RS 270 x 260) | - | 38 | - | 35 |
| Alukon KG AK-Flex.2 (AK-Flex.2 RS 300 x 260) | - | 38 | - | 35 |
| Alukon KG AK-Flex.2 (AK-Flex.2 RS 365 x 260) | - | 38 | - | 35 |
| Beck & Heun Roka-Top 2 365 x 300 mm bzw. Roka-Therm 2, Standardrevisionsdeckel | 48 | 46 | 47 | 44 |
| Beck & Heun Roka-Top 2 300 x 300 mm bzw. Roka-Therm 2, Standardrevisionsdeckel | 50 | 47 | 49 | 45 |
| Beck & Heun Roka-Top 2 Shadow 365 x 300 mm bzw. Roka-Shadow 2 | 46 | 43 | - | - |
| Beck & Heun Roka-Top 2 Plus 300 x 300 mm | 46 (0;-1) | 43 (-1;-1) | 49 (-1;-1) | 46 (-1;-2) |
| Bero B 365 Jalousie TT | - | 40 (0;-1) | - | - |
| Bero V 280 Plus TT | - | 58 | - | 47 (-2;-4) |
| Duotherm Thermo NB 4.0 Revision außen Raffstore 240/250 | - | 43 | - | 42 |
| Duotherm Thermo NB 4.0 Revision außen Raffstore 240/280 | - | 45 | - | 43 |
| Duotherm Thermo NB 4.0 Revision außen Raffstore 260/250 | - | 42 | - | 40 |
| Duotherm Thermo NB 4.0 Revision außen Raffstore 260/280 | - | 41 | - | 40 |
| Duotherm Thermo NB 4.0 Revision außen Raffstore 280/250 | - | 41 | - | 41 |
| Duotherm Thermo NB 4.0 Revision außen Raffstore 280/280 | - | 41 | - | 41 |
| Duotherm Thermo NB 4.0 Revision außen Raffstore 300/250 | - | 42 | - | 42 |
| Duotherm Thermo NB 4.0 Revision außen Raffstore 300/250 Labyrinth | - | 47 | - | 46 |
| Duotherm Thermo NB 4.0 Revision außen Raffstore 300/280 | - | 40 | - | 41 |
| Duotherm Thermo NB 4.0 Revision außen Raffstore 300/280 Labyrinth | - | 47 | - | 46 |
| Duotherm Thermo NB 4.0 Revision außen Raffstore 360/250 | - | 43 | - | 42 |
| Duotherm Thermo NB 4.0 Revision außen Raffstore 360/250 Labyrinth | - | 52 | - | 51 |
| Duotherm Thermo NB 4.0 Revision außen Raffstore 360/280 | - | 44 | - | 42 |
| Duotherm Thermo NB 4.0 Revision außen Raffstore 360/280 Labyrinth | - | 53 | - | 52 |
| Duotherm Thermo NB 4.0 Revision außen Rollladen 240/250 | - | 43 | - | 48 |
| Duotherm Thermo NB 4.0 Revision außen Rollladen 240/250 Absorber oben | - | 44 | - | 50 |
| Duotherm Thermo NB 4.0 Revision außen Rollladen 240/280 | - | 44 | - | 49 |
| Duotherm Thermo NB 4.0 Revision außen Rollladen 240/280 Absorber oben | - | 46 | - | 49 |
| Duotherm Thermo NB 4.0 Revision außen Rollladen 260/250 | - | 43 | - | 48 |
| Duotherm Thermo NB 4.0 Revision außen Rollladen 260/250 Absorber oben | - | 45 | - | 50 |
| Duotherm Thermo NB 4.0 Revision außen Rollladen 260/280 | - | 43 | - | 46 |
| Duotherm Thermo NB 4.0 Revision außen Rollladen 260/280 Absorber oben | - | 44 | - | 47 |
| Duotherm Thermo NB 4.0 Revision außen Rollladen 280/250 | - | 42 | - | 46 |
| Duotherm Thermo NB 4.0 Revision außen Rollladen 280/250 Absorber oben | - | 43 | - | 46 |
| Duotherm Thermo NB 4.0 Revision außen Rollladen 280/280 | - | 43 | - | 48 |
| Duotherm Thermo NB 4.0 Revision außen Rollladen 280/280 Absorber oben | - | 44 | - | 48 |
| Duotherm Thermo NB 4.0 Revision außen Rollladen 300/250 | - | 44 | - | 47 |
| Duotherm Thermo NB 4.0 Revision außen Rollladen 300/250 Absorber oben | - | 45 | - | 47 |
| Duotherm Thermo NB 4.0 Revision außen Rollladen 300/250 Labyrinth | - | 57 | - | 59 |
| Duotherm Thermo NB 4.0 Revision außen Rollladen 300/280 | - | 43 | - | 47 |
| Duotherm Thermo NB 4.0 Revision außen Rollladen 300/280 Absorber oben | - | 44 | - | 47 |
| Duotherm Thermo NB 4.0 Revision außen Rollladen 300/280 Labyrinth | - | 57 | - | 57 |
| Duotherm Thermo NB 4.0 Revision außen Rollladen 360/250 | - | 43 | - | 43 |
| Duotherm Thermo NB 4.0 Revision außen Rollladen 360/250 Absorber oben | - | 44 | - | 44 |
| Duotherm Thermo NB 4.0 Revision außen Rollladen 360/250 Labyrinth | - | 58 | - | 57 |
| Duotherm Thermo NB 4.0 Revision außen Rollladen 360/280 | - | 43 | - | 43 |
| Duotherm Thermo NB 4.0 Revision außen Rollladen 360/280 Absorber oben | - | 44 | - | 44 |
| Duotherm Thermo NB 4.0 Revision außen Rollladen 360/280 Labyrinth | - | 58 | - | 57 |
| Duotherm Thermo NB 4.0 Revision innen Rollladen 240/250 | - | 45 | - | 50 |
| Duotherm Thermo NB 4.0 Revision innen Rollladen 240/250 Absorber unten + oben | - | 50 | - | 50 |
| Duotherm Thermo NB 4.0 Revision innen Rollladen 240/280 | - | 46 | - | 49 |
| Duotherm Thermo NB 4.0 Revision innen Rollladen 240/280 Absorber unten + oben | - | 50 | - | 50 |
| Duotherm Thermo NB 4.0 Revision innen Rollladen 260/250 | - | 48 | - | 49 |
| Duotherm Thermo NB 4.0 Revision innen Rollladen 260/250 Absorber unten + oben | - | 52 | - | 52 |
| Duotherm Thermo NB 4.0 Revision innen Rollladen 260/280 | - | 47 | - | 48 |
| Duotherm Thermo NB 4.0 Revision innen Rollladen 260/280 Absorber unten + oben | - | 51 | - | 51 |
| Duotherm Thermo NB 4.0 Revision innen Rollladen 280/250 | - | 48 | - | 49 |
| Duotherm Thermo NB 4.0 Revision innen Rollladen 280/250 Absorber unten + oben | - | 52 | - | 52 |
| Duotherm Thermo NB 4.0 Revision innen Rollladen 280/280 | - | 47 | - | 48 |
| Duotherm Thermo NB 4.0 Revision innen Rollladen 280/280 Absorber unten + oben | - | 51 | - | 51 |
| Duotherm Thermo NB 4.0 Revision innen Rollladen 300/250 | - | 48 | - | 49 |
| Duotherm Thermo NB 4.0 Revision innen Rollladen 300/250 Absorber unten + oben | - | 52 | - | 52 |
| Duotherm Thermo NB 4.0 Revision innen Rollladen 300/250 Labyrinth | - | 56 | - | 56 |
| Duotherm Thermo NB 4.0 Revision innen Rollladen 300/250 Labyrinth + Absorber | - | 57 | - | 56 |
| Duotherm Thermo NB 4.0 Revision innen Rollladen 300/280 | - | 48 | - | 50 |
| Duotherm Thermo NB 4.0 Revision innen Rollladen 300/280 Absorber unten + oben | - | 52 | - | 52 |
| Duotherm Thermo NB 4.0 Revision innen Rollladen 300/280 Labyrinth | - | 56 | - | 58 |
| Duotherm Thermo NB 4.0 Revision innen Rollladen 300/280 Labyrinth + Absorber | - | 57 | - | 58 |
| Duotherm Thermo NB 4.0 Revision innen Rollladen 360/250 | - | 47 | - | 49 |
| Duotherm Thermo NB 4.0 Revision innen Rollladen 360/250 Absorber unten + oben | - | 52 | - | 52 |
| Duotherm Thermo NB 4.0 Revision innen Rollladen 360/250 Labyrinth | - | 58 | - | 58 |
| Duotherm Thermo NB 4.0 Revision innen Rollladen 360/280 | - | 47 | - | 49 |
| Duotherm Thermo NB 4.0 Revision innen Rollladen 360/280 Absorber unten + oben | - | 51 | - | 51 |
| Duotherm Thermo NB 4.0 Revision innen Rollladen 360/280 Labyrinth | - | 57 | - | 58 |
| Exte Elite XT 240-255 mit Schwerfolie, verputzt | 54 (-1;-4) | 52 (-1;-4) | 46 (-1;-2) | 44 (-2;-2) |
| Exte Elite XT 240-255 mit Schwerfolie, unverputzt, mit ROMK | 52 (-1;-4) | 50 (-1;-4) | 52 (-1;-5) | 50 (-1;-6) |
| Exte Expert XT 220-255 mit Schwerfolie | 52 (-1;-4) | 50 (0;-3) | 47 (-1;-3) | 44 (-1;-3) |
| Exte Expert XT 220-255 mit Schwerfolie, verputzt | 51 (-1;-3) | 49 (-1;-3) | 53 (-2;-5) | 50 (-1;-5) |
| Exte Expert XT 220-255 Phonotherm mit Schwerfolie, verputzt | - | 49 (-1;-3) | - | 50 (-1;-5) |
| Exte Elite XT 240-255 Phonotherm, mit Schwerfolie, verputzt | - | 50 (0;-2) | - | 50 (-1;-5) |
| Grupor VEKAVARIANT EPS, MS 26 RI | 59 (-1;-3) | 57 (-1;-3) | 52 (-1;-2) | 48 (-2;-2) |
| Grupor VEKAVARIANT EPS, MS 30 RI | 57 (-1;-4) | 55 (-1;-4) | 51 (-2;-3) | 47 (-1;-2) |
| Grupor VEKAVARIANT EPS, MS 30 RA | 61 (-1;-5) | 59 (-1;-4) | 52 (-1;-2) | 48 (0;-1) |
| HELLA Top Duo 258 x 240 mm | 54 (-2;-5) | 53 (-2;-5) | 55 (-1;-4) | 54 (-1;-4) |
| HELLA Top Duo 258 x 240 mm mit Schwerfolie | 53 (-2;-5) | 51 (-2;-5) | 57 (-1;-4) | 55 (-1;-4) |
| HELLA Top Duo 282 x 240 mm mit Putzauftrag | 54 (-2;-4) | 53 (-1;-3) | 54 (-1;-3) | 53 (-1;-3) |
| HELLA Mini Plus 175 | - | 51 (-1;-4) | - | 56 (-2;-5) |
| HELLA Mini Plus 175 mit Schwerfolie | - | 52 (-1;-4) | - | 57 (-2;-5) |
| HELLA Mini Plus 175 mit Putzauftrag | - | 52 (-1;-4) | - | 58 (-2;-5) |
| HELLA Mini Plus 220 | - | 53 (-1;-5) | - | 54 (-1;-5) |
| HELLA Mini Plus 220 mit Schwerfolie | - | 57 (-1;-4) | - | 55 (-2;-5) |
| HELLA Mini Plus 220 mit Putzauftrag | - | 55 (-1;-4) | - | 55 (-1;-4) |
| Köhler XT 240 / 250 RG mit Schwerfolie | 56 (-1;-3) | 54 (0;-2) | 51 (-1;-2) | 50 (-2;-3) |
| Köhler XT 240 / 250 RG | 57 (-1;-3) | 56 (-1;-3) | 51 (-1;-2) | 50 (-2;-4) |
| Köhler XT 300 / 250 RG mit Schwerfolie | 59 (-1;-4) | 57 (-1;-4) | 52 (-1;-2) | 50 (-1;-2) |
| Köhler XT 300 / 250 RG | 57 (-1;-3) | 56 (-1;-4) | 51 (-1;-2) | 49 (0;-2) |
| Köhler XT 300 / 300 RG mit Schwerfolie | 52 (0;-1) | 51 (-1;-1) | 50 (-1;-1) | 49 (-1;-2) |
| Köhler XT 300 / 300 RG | 51 (-1;-1) | 49 (0;0) | 50 (-1;-2) | 48 (0;-1) |
| Köhler XT 300 / 250 RU mit Schwerfolie | 62 (-1;-4) | 60 (-1;-3) | 51 (-1;-2) | 49 (-1;-2) |
| Köhler XT 300 / 250 RU | 58 (-1;-3) | 57 (-1;-3) | 50 (-1;-3) | 48 (-1;-2) |
| Köhler XT 300 / 300 RU mit Schwerfolie | 60 (-1;-3) | 58 (-1;-3) | 51 (-2;-3) | 49 (-2;-2) |
| Köhler XT 300 / 300 RU | 57 (-1;-3) | 56 (-1; -3) | 50 (-1;-2) | 48 (-2;-2) |
| Komax NG 240 | 55 (-2;-1) | 53 (-1;-1) | 48 (0;-2) | 46 (0;-2) |
| Komax NG 240 mit Schwerfolie | 55 (-3;-1) | 53 (-2;-1) | 48 (-1;-2) | 46 (-1;-3) |
| Komax NG 275 | 53 (-1;-1) | 52 (-2;-1) | 50 (-1;-2) | 49 (-1;-1) |
| Komax NG 275 mit Schwerfolie | 53 (-2;-1) | 52 (-2;-1) | 49 (-1;-1) | 48 (-1;-1) |
| Komax NG 300 | 56 (-2;-2) | 55 (-1;-1) | 50 (-1;-2) | 49 (-1;-2) |
| Komax NG 300 mit Schwerfolie | 56 (-4;-2) | 56 (-4;-2) | 49 (-1;-1) | 48 (-1;-1) |
| Lehr Aufsatzelement Blackline RG, Revision außen | - | 55 (-1;-4) | - | 44 (0;-3) |
| Lehr Aufsatzelement AE Blackline RU Neubaukasten, Revision innen, unten | - | 50 (-1;-2) | - | 46 (-1;-2) |
| Lehr Aufsatzelement AE Blackline RU, Revision innen, unten | - | 47 (0;-1) | - | 47 (-1;-1) |
| MHS Baunormteile isyRapid NP 300/300 | - | 45 (-1;-3) | - | 48 (-2;-4) |
| MHS Baunormteile isyRapid NP 300/300 - Mit Luftmengenerhöhung ROLE 01 | 44 (0;-2) | 45 (0;-2) | 46 (-1;-3) | 47 (-1;-3) |
| PAKTO-K RG 280 / 250 Standard | 46 (-1;-2) | 44 (-1;-2) | 41 (0;-1) | 39 (0;0) |
| PAKTO-K RG 280 / 300 Standard | 41 (0;0) | 39 (-1;-1) | 41 (0;-1) | 38 (0;-1) |
| PAKTO-K RUI 240 / 250 Standard | 41 (0;-1) | 39 (-1;-1) | 41 (-1;-2) | 39 (-1;-2) |
| PAKTO-K RUI 240 / 250 Schallschutzfolie | 41 (0;-1) | 39 (-1;-1) | 41 (-1;-3) | 39 (-1;-2) |
| PAKTO-K RUI 280 / 250 Standard | 54 (-1;-3) | 52 (-1;-3) | 41 (0;-1) | 38 (0;-1) |
| PAKTO-K RUI 280 / 250 Schwerfolie innen unten | 53 (-1;-3) | 51 (-1;-3) | 42 (0;-1) | 38 (0;0) |
| PAKTO-K RUI 280 / 300 Standard | 45 (-1;-1) | 41 (0;0) | 42 (-1;-2) | 38 (0;-1) |
| PAKTO-K RUI 280 / 300 Schwerfolie innen unten | 45 (0;0) | 42 (0;-1) | 43 (0;-2) | 39 (0;-1) |
| PAKTO-K RUI 280 / 365 Standard | 44 (0;0) | 42 (0;0) | 41 (0;-2) | 38 (0;-1) |
| PAKTO-K RUI 280 / 365 Schwerfolie innen unten | 46 (-1;-1) | 43 (-1;-1) | 42 (-1;-2) | 38 (0;-1) |
| PAKTO-K RUI 300 / 300 Standard | 45 (-1;-2) | 44 (-1;-2) | 41 (0;-1) | 38 (0;-1) |
| PAKTO-K RUI 300 / 300 Schallschutzfolie | 50 (-2;-3) | 47 (-1;-2) | 42 (-1;-2) | 39 (0;-1) |
| PAKTO-P RG 280 / 250 Standard | 48 (-1;-2) | 45 (-0;-1) | 45 (-1;-1) | 42 (0;-1) |
| PAKTO-P RG 280 / 300 Standard | 45 (0;-1) | 43 (-0;-1) | 45 (0;-1) | 42 (0;-1) |
| PAKTO-P RG 300 / 250 Standard | 56 (-1;-4) | 55 (-1;-4) | 48 (0;-1) | 47 (-1;-2) |
| PAKTO-P RG 300 / 300 Standard | 47 (0;-1) | 45 (-1;-1) | 47 (-1;-1) | 44 (-1;-0) |
| PAKTO-P RG 365 / 300 Standard | 46 (0;-1) | 43 (-0;-1) | 46 (0;-1) | 42 (0;0) |
| PAKTO-P RS 280 / 300 Standard | 44 (-1;-2) | 41 (-1;-2) | 39 (0;-1) | 36 (0;-1) |
| PAKTO-P RS 280 / 300 Schwerfolie | 43 (-2;-3) | 40 (-1;-2) | 38 (0;-1) | 35 (0;-1) |
| PAKTO-P RS 300 / 300 | 44 (-1;-2) | 41 (0;-1) | 39 (0;-1) | 36 (0;0) |
| PAKTO-P RS 365 / 300 Standard | 42 (-1;-1) | 38 (-1;-2) | 37 (0;-1) | 33 (0;-1) |
| PAKTO-P RS 365 / 300 Schwerfolie | 43 (0;-1) | 39 (-1;-2) | 38 (0;-1) | 34 (0;0) |
| PAKTO-P RUI 240 / 250 Standard | 45 (0;0) | 42 (0;0) | 46 (0;-1) | 43 (0;-2) |
| PAKTO-P RUI 240 / 250 Schallschutzfolie | 46 (0;-1) | 43 (0;0) | 46 (-1;-1) | 44 (-1;-2) |
| PAKTO-P RUI 250 / 300 Standard | 45 (0;0) | 42 (0;0) | 45 (-1;-1) | 42 (-1;-3) |
| PAKTO-P RUI 250 / 300 Schallschutzfolie | 45 (-1;0) | 42 (-1;0) | 45 (-1;-2) | 42 (0;-1) |
| PAKTO-P RUI 280 / 250 Standard | 51 (-1;-3) | 50 (-1;-2) | 45 (0;-1) | 44 (-1;-1) |
| PAKTO-P RUI 280 / 250 Schwerfolie innen unten | 51 (-1;-2) | 49 (-1;-3) | 43 (0;-1) | 40 (0;-1) |
| PAKTO-P RUI 280 / 300 Standard | 53 (-1;-3) | 51 (-1;-2) | 47 (-1;-2) | 44 (0;0) |
| PAKTO-P RUI 280 / 300 Schwerfolie innen unten | 54 (-1;-3) | 51 (-1;-2) | 47 (0;-1) | 44 (0;-1) |
| PAKTO-P RUI 300 / 300 Standard | 43 (-1;0) | 40 (0;0) | 43 (0;0) | 41 (-1;-1) |
| PAKTO-P RUI 300 / 300 Schallschutzfolie | 42 (0;0) | 40 (0;0) | 43 (0;0) | 41 (0;-1) |
| PAKTO-P RUI 365 / 300 Standard | 54 (-1;-3) | 52 (-1;-3) | 47 (0;-1) | 44 (0;-1) |
| PAKTO-P RUI 365 / 300 Schwerfolie innen unten | 54 (-1;-4) | 52 (-1;-3) | 45 (0;-1) | 42 (0;0) |
| PAKTO-W RG 280 / 250 Standard | 45 (-1;-2) | 43 (0;-2) | 45 (-1;-1) | 44 (-1;-1) |
| PAKTO-W RUI 240 / 250 Standard | 43 (0;0) | 41 (0;0) | 45 (0;-1) | 43 (-1;-2) |
| PAKTO-W RUI 240 / 250 Schallschutzfolie | 44 (0;0) | 42 (-1;-1) | 44 (-1;-2) | 42 (-1;-2) |
| PAKTO-W RUI 280 / 300 Standard | 48 (0;-1) | 46 (-1;-1) | 45 (0;-1) | 42 (0;-1) |
| PAKTO-W RUI 280 / 300 Schwerfolie innen unten | 49 (-1;-1) | 46 (0;-1) | 45 (0;-1) | 42 (0;-1) |
| PAKTO-W RUI 300 / 300 Standard | 44 (0;-1) | 41 (0;-1) | 44 (-1;-2) | 42 (-1;-2) |
| PAKTO-W RUI 300 / 300 Schallschutzfolie | 44 (-1;-2) | 41 (0;-1) | 44 (0;-1) | 42 (0;-2) |
| Prix Systeme P 300 E / A-S mono 300 / 300 | 53 (0;-2) | 53 (0;-2) | 47 (-3;-2) | 46 (-3;-2) |
| Prix Systeme P 300 SO / A-SO mono 300 / 300 | 52 (-1;-3) | 50 (0;-2) | 55 (-1;-4) | 53 (-1;-3) |
| Prix Systeme RS P 300 A-C 300 / 300 (Raffstore) | 43 (-1;-2) | 41 (0;-2) | 39 (0;-1) | 38 (-1;-2) |
| Prix Systeme P 300 SO / A-SO 300 / 300 | 54 (0;-3) | 54 (-1;-3) | 53 (-1;-3) | 52 (-1;-3) |
| Prix Systeme P 300 A-C mono 300 / 300 | 52 (0;-2) | 52 (-1;-2) | 57 (-1;-4) | 57 (-2;-4) |
| Prix Systeme RS P 300 SO / A-SO 300 / 300 | 52 (-1;-4) | 50 (-1;-4) | 47 (-1;-3) | 45 (-1;-3) |
| Prix Systeme K 240 A-C mono 240 /260 | 51 (-1-3) | 49 (0;-3) | 49 (-1;-2) | 48 (-1;-2) |
| Roma Puro 2 240 x 250 mm | 52 | 50 | 50 | 48 |
| Roma Puro 2 260 x 250 mm | 53 | 50 | 52 | 49 |
| Roma Puro 2 300 x 250 mm | 51 | 49 | 50 | 48 |
| Roma Puro 2 360 x 250 mm | 39 | 38 | 43 | 42 |
| Roma Puro 2 420 x 250 mm | 40 | 39 | 45 | 44 |
| Roma Puro 2 300 x 280 mm | 51 | 50 | 50 | 48 |
| Roma Puro 2 360 x 280 mm | 52 | 50 | 50 | 47 |
| Roma Puro 2 420 x 280 mm | 40 | 39 | 45 | 44 |
| Roma Puro 2 240 x 250 mm mit Schallschutzpaket | 61 | 60 | 54 | 52 |
| Roma Puro 2 260 x 250 mm mit Schallschutzpaket | 61 | 58 | 54 | 50 |
| Roma Puro 2 300 x 250 mm mit Schallschutzpaket | 63 | 62 | 58 | 55 |
| Roma Puro 2 300 x 280 mm mit Schallschutzpaket | 63 | 62 | 57 | 55 |
| Roma Puro 2 360 x 250 mm mit Schalldämmeinlage | 43 | 42 | 44 | 42 |
| Roma Puro 2 420 x 250 mm mit Schalldämmeinlage | 46 | 45 | 50 | 49 |
| Roma Puro 2 420 x 280 mm mit Schalldämmeinlage | 46 | 45 | 50 | 49 |
| Roma Puro 2.K 230 x 250 mm | 38 | 37 | 40 | 38 |
| Roma Puro 2.K 270 x 250 mm | 40 | 39 | 42 | 40 |
| Roma Puro 2.K 270 x 280 mm | 48 | 46 | 45 | 42 |
| Roma Puro 2.K 230 x 250 mm mit Schalldämmeinlage | 41 | 40 | 42 | 40 |
| Roma Puro 2.K 270 x 250 mm mit Schalldämmeinlage | 43 | 42 | 44 | 42 |
| Roma Puro 2.K 270 x 280 mm mit Schallschutzpaket | 55 | 53 | 53 | 51 |
| Roma Puro 2.XR 240 x 260 mm (90er Öffnung) | 46 | 43 | 50 | 47 |
| Roma Puro 2.XR 260 x 260 mm (90er Öffnung) | 47 | 43 | 50 | 46 |
| Roma Puro 2.XR 300 x 260 mm (90er Öffnung) | 45 | 43 | 47 | 45 |
| Roma Puro 2.XR 360 x 260 mm (90er Öffnung) | 45 | 43 | 47 | 45 |
| Roma Puro 2.XR 420 x 260 mm (90er Öffnung) | 45 | 43 | 47 | 45 |
| Roma Puro 2.XR 300 x 290 mm (90er Öffnung) | 46 | 44 | 50 | 47 |
| Roma Puro 2.XR 360 x 290 mm (90er Öffnung) | 45 | 43 | 47 | 45 |
| Roma Puro 2.XR 420 x 290 mm (90er Öffnung) | 45 | 43 | 47 | 45 |
| Roma Puro 2.XR 240 x 260 mm (90er Öffnung) mit Schallschutzpaket | 59 | 57 | 53 | 51 |
| Roma Puro 2.XR 260 x 260 mm (90er Öffnung) mit Schallschutzpaket | 59 | 56 | 55 | 51 |
| Roma Puro 2.XR 300 x 260mm (90er Öffnung) mit Schallschutzpaket | 54 | 51 | 56 | 53 |
| Roma Puro 2.XR 300 x 290 mm (90er Öffnung) mit Schallschutzpaket | 61 | 60 | 55 | 53 |
| Roma Puro 2.XR 360 x 260 mm (90er Öffnung) mit Schallschutzpaket | 57 | 54 | 57 | 55 |
| Roma Puro 2.XR 360 x 290mm (90er Öffnung) mit Schallschutzpaket | 57 | 55 | 58 | 56 |
| Roma Puro 2.XR 240 x 260 mm (130er Öffnung) | 42 | 41 | 44 | 42 |
| Roma Puro 2.XR 260 x 260 mm (130er Öffnung) | 46 | 43 | 50 | 47 |
| Roma Puro 2.XR 300 x 260 mm (130er Öffnung) | 44 | 43 | 46 | 44 |
| Roma Puro 2.XR 360 x 260 mm (130er Öffnung) | 44 | 43 | 46 | 44 |
| Roma Puro 2.XR 360 x 290 mm (130er Öffnung) | 44 | 43 | 46 | 44 |
| Roma Puro 2.XR 420 x 260 mm (130er Öffnung) | 44 | 43 | 46 | 44 |
| Roma Puro 2.XR 300 x 290mm (130er Öffnung) | 44 | 43 | 46 | 44 |
| Roma Puro 2.XR 360 x 290mm (130er Öffnung) | 44 | 43 | 46 | 44 |
| Roma Puro 2.XR 420 x 290 mm (130er Öffnung) | 44 | 43 | 46 | 44 |
| Roma Puro 2.XR 260 x 260 mm (130er Öffnung) mit Schallschutzpaket | 59 | 56 | 55 | 52 |
| Roma Puro 2.XRK 230 x 260 mm (90er Öffnung) | 43 | 41 | 42 | 40 |
| Roma Puro 2.XRK 270 x 290 mm (90er Öffnung) | 42 | 40 | 41 | 39 |
| Roma Puro 2.XRK 230 x 260 mm (130er Öffnung) | 43 | 41 | 42 | 40 |
| Roma Puro 2.XRK 270 x 290 mm (130er Öffnung) | 42 | 40 | 41 | 39 |
| Roma Puro 2.XR-RS 240 x 260 mm | 42 | 40 | 41 | 39 |
| Roma Puro 2.XR-RS 260 x 260 mm | 44 | 41 | 43 | 39 |
| Roma Puro 2.XR-RS 300 x 260 mm | 39 | 37 | 37 | 35 |
| Roma Puro 2.XR-RS 360 x 260 mm | 39 | 37 | 37 | 35 |
| Roma Puro 2.XR-RS 420 x 260 mm | 39 | 37 | 37 | 35 |
| Roma Puro 2.XR-RS 300 x 290 mm | 44 | 41 | 43 | 40 |
| Roma Puro 2.XR-RS 360 x 290 mm | 39 | 37 | 37 | 35 |
| Roma Puro 2.XR-RS 420 x 290 mm | 39 | 37 | 37 | 35 |
| Roma Puro 2.XRK-RS 230 x 260 mm | 39 | 38 | 38 | 36 |
| Roma Puro 2.XRK-RS 270 x 290 mm | 44 | 41 | 42 | 40 |
| Roma Puro 2.XR-RS 240 x 260 mm mit Schallschutzpaket | 49 | 47 | 47 | 45 |
| Roma Puro 2.XR-RS 260 x 260 mm mit Schallschutzpaket | 49 | 45 | 48 | 44 |
| Roma Puro 2.XRK-RS 270 x 290 mm mit Schallschutzpaket | 52 | 50 | 51 | 49 |
| Roma Puro 2.XR-RS 300 x 290 mm mit Schallschutzpaket | 53 | 51 | 50 | 48 |
| Roma Puro 2.XR-zip 260 x 260 mm | 47 | 44 | 44 | 41 |
| Schlagmann POROTON®-RSK-365 Raffstorebehang Alu | 47 (-1;-2) | 44 (-1;-2) | 44 (0;-2) | 40 (0;-1) |
| Schlagmann POROTON®-ROK-365 | 52 (-1;-3) | 48 (-1;-2) | 51 (-1;-2) | 47 (-1,-2) |
| Schlagmann POROTON®-ROK-365 + Luftumlenkung | 54 (-1;-3) | 50 (-1;-3) | 52 (-1;-2) | 47 (-1;-2) |
| SHG Rollladen-Systeme System Grupor 425 x 308 mm | - | 44 (-1;-2) | - | 44 (-1;-1) |
| VEKA Variant 2.0 | 47 (-2;-4) | 47 (-2;-4) | 46 (-1;-2) | 45 (-1;-3) |
| VEKA Variant 2.0 mit Schalldämmeinlage | 51 (-2;-4) | 50 (-3;-4) | 49 (0;-2) | 47 (-1;-2) |
| Warema NA-RO, Rev Innen, 300 x 300 Clip | 49 (-1;-1) | 46 (-1;0) | 49 (-1;-3) | 48 (-2;-5) |
| Warema NA-RO 2, Rev Innen 300 x 300 Clip mit Schalldämmeinlage | 49 (-1;-1) | 47 (-2;-1) | 50 (-1;-4) | 48 (-1;-4) |
| Warema NA-RO, Rev außen, 300 x 300 Clip | 52 (0;-1) | 49 (-1;-1) | 54(-2;-5) | 50 (-1;-5) |
| Warema NA-RO, Rev außen, 250 x 240 Clip | 52(0;-1) | 49(-1;-1) | 54(-2;-5) | 50 (-1;-5) |
| Warema NA-RO, Rev außen, 300 x 365 Clip | 51(0;-1) | 48(-1;-1) | 53(-2;-5) | 50 (-1;-5) |
| Warema NA-RA, Rev außen, 300 x 300 | 39 (0;-1) | 37 (0;-1) | 38 (0;-1) | 36 (0;-1) |
| Warema NA-RA, Rev außen, 300 x 365 | 39 (0;-1) | 37 (0;-1) | 38 (0;-1) | 36 (0;-1) |
| Warema NA-RA, Rev außen, 300 x 365 Klinkerfassade | 41 (-1;-1) | 39 (0;-1) | 39 (0;-1) | 37 (0;-1) |
| Grupor II 300 RI mit ROMK | 58 (-1;-4) | 56 (-1;-3) | 56 (-2;-4) | 53 (0;-3) |
| ZUROH 110 MD | ||
| Artikelnummer | 110130 | |
| Lufttechnische Angaben | ||
| Öffnungs- und Verschlusshebel | ● | |
| Bezugsfläche | m² | 0,005 |
| Temperaturkoeffizient |
0,33 | |
| Eigenschaften | ||
| Gewicht | g | 158 |
| Farbe: weiß (ähnlich RAL 9003) | ● | |
| Frontblende gegen Aufpreis in allen RAL-Farben lackiert erhältlich | ○ | |
| Material | ABS, PS | |
| Montage | ||
| Fräsung (Achsabstand) ohne Zubehörteil | mm | 255 x 20 |
| Fräsung (Achsabstand) mit ROLK 01/ ROLE 01 | mm | 275 x 25 (mit Rundungen) |
| Fräsung (Achsabstand) mit ROMK 140 / ROMK 240 | mm | 289 x 39 |
| Lochabstand | mm | 311 |
| Senkkopfschrauben | mm | 2 x 25 |
| Montage am Rollladenkasten | ● |
● standard / ○ optional
Zeichnungen
Prinzipzeichnungen
Hinweis: Bei den Zeichnungen handelt es sich um Prinzipzeichnungen. Hierbei werden Einbausituationen mit dem ZUROH 100 dargestellt. Diese können auch mit dem ZUROH 110 ausgeführt werden. In den Zeichnungen sind verschiedene Möglichkeiten mit verschiedenem Zubehör dargestellt. Dies stellt nur eine Auswahl dar, weitere Ausführungen oder Varianten auf Anfrage.
Produktbild
Bezeichnung
Beschreibung
ROIS 02
Insektenschutzgitter bestehend aus Gittergrundplatte und Gitterplatte
passend für ZUROH 100 / 110
ROLE 01
Luftmengenerhöhung
nur als Set erhältlich mit ZUROH 100 / 110 OD
ROLK 01
Luftkanal zur Überbrückung von Dämmung oder Doppel- / Mehrstegplatten im Rollladenkasten
nur als Set erhältlich mit ZUROH 100 / 110 OD
ZUROH LMB
Luftmengenbegrenzer passend für ZUROH 100 / ZUROH 110
ROMK 70
Metallkanal zur Überbrückung von Hohlräumen im Rollladenkasten und als Montagehilfe
Tiefe = 30 bis 70 mm
passend für ZUROH 100 / 110
ROMK 140
Metallkanal zur Überbrückung von Hohlräumen im Rollladenkasten und als Montagehilfe
Tiefe = 70 bis 140 mm
passend für ZUROH 100 / 110
ROMK 240
Metallkanal zur Überbrückung von Hohlräumen im Rollladenkasten und als Montagehilfe
Tiefe = 150 bis 240 mm
passend für ZUROH 100 / 110
ROPS 01
Rollladenputzplatte
Tiefe: 10 oder 13 mm
passend für ZUROH 100 / ZUROH 110
ROPS 01 Distanzplatte
LG 05
Lüftungsgitter passend für
ZUROH 100/110
T = 3 mm / Material: Edelstahl
Ausschreibungstexte Aereco
Datenblatt LG 05
Datenblatt ZUROH 100 MD / ZUROH 110 MD
Montageanleitung Außenbauteil-Luftdurchlass (ALD)
Datenblatt ROLK 01 & ROLE 01
Datenblatt ROIS 02
Datenblatt ROMK 70 / ROMK 140 / ROMK 240
Datenblatt ROPS 01
Datenblatt ZUROH LMB
Übersicht Schallprüfungen ZUROH 100 MD/ZUROH 110 MD
Bedienungs- und Reinigungshinweise ZUROH 100 MD/ZUROH 110 MD
DWG-Zeichnungen ZUROH 100 MD/ZUROH 110 MD
Frässchablone ZUROH 100 MD/ ZUROH 110 MD
