ZUWAH Alu-P Slim Standard BK200 Plus

Feuchtegeführtes ALD-Set für die Wand mit Laibungskanal

ZUWAH Alu-P Slim Standard BK200 Plus
ZUWAH Alu-P Slim Standard BK200 Plus
10_Einbindung_Fassade

Unauffällige Einbindung in die Fassade

11_Einbausitaution_Laibung

Fast jede Einbausituation realisierbar

12_Schmaler_Flachkanal

Besonders schmaler Flachkanal

02_Wohnkomfort_Schall

Wohnkomfort bei höchsten Schallanforderungen

01_Montage

Einfache Montage des ALD ohne Bohren

05_Nachströmöffnungen

Nachströmöffnungen anpassbar

Volumenstrom in m³/h bei ZUWAH Alu-P Slim Standard Plus
20 Pa 8,6 … 40,1
10 Pa 5,8 … 27,1
8 Pa 5,1 … 23,9
7 Pa 4,7 … 22,2
6 Pa 4,3 … 20,3
5 Pa 3,9 … 18,3
4 Pa 3,5 … 16,2
3 Pa 2,9 … 13,7
2 Pa 2,3 … 10,9

ZUWAH Alu-P Slim Luftmengen



Nach DIN 1946-6 wird als qv, ALD der max. hygrometrische Volumenstrom für die Berechnung angesetzt. Die Werte bei 10 und 20 Pa haben lediglich Orientierungscharakter. Differenzdrücke zur Auslegung der ALD nach DIN 1946-6:2019-12: Freie Lüftung nach Formel 24 oder Tabelle 13 / Ventilatorgestützte Lüftung nach Tabelle 19 dieser Norm.

Hinweis: Dieses ALD-Set ist als ALD (Nachströmelement) für Abluftanlagen vorgesehen. Bei reiner Querlüftung (keine Abluftanlage), kann es durch Windverhältnisse am Gebäude während der kalten Jahreszeit zu Kondensation innerhalb des ALD-Sets kommen.



Achsmaße Flachkanal Alu-P Slim Standard BK200 Plus
Horizontallänge X 200 - 280
Vertikallänge Y -
Normschallpegeldifferenz Dn, e, w* / Betriebszustand
ZUWAH Alu-P Slim Standard BK 200 Plus dB offen: 58 (-1; -5)
geschlossen: 60 (-1; -5)
Prüfberichtsnummer (ift Rosenheim) 21-001455-PR01 (PB 05-E02-04-de-02)

* Die angegebenen Schallwerte beziehen sich auf die jeweilige Kanalversion im komplett zusammengeschobenen Zustand.

ZUWAH Alu-P Slim Standard BK200 Plus*
Artikelnummer 110168
Lufttechnische Angaben
Feuchtegeführt (30 Jahre Garantie auf die Feuchteregelung)
Verschlusshebel
Eigenschaften
Nachströmöffnungen Standard 2 / Optional 1 oder 3 **
Bezugsfläche 0,012
Temperaturkoeffizient 0,32
Farbe Innenbauteil weiß (ähnlich RAL 9003 - nicht lackierbar)
Bestandteile
ZUWAH 110 - Feuchtegeführter ALD
Rohbau-Set ZUWAH (Wandhülse DN 125, Schalldämmeinlage d=20 mm, l=225 mm) -
Rohbau-Set ZUWAH Plus (Wandhülse DN 125, Schalldämmeinlage d=28 mm, l=225 mm)
Putzschutzabdeckung für o.g. Rohbau-Sets
Flachkanal-Set Alu-P Slim Standard (Aluminium)
Flachkanal-Set Alu-P Slim L-Form (Aluminium) -
Kiemengitter 30 (Edelstahl V4A)
Montage
Kernbohrung Wanddurchführung (Rohbau-Set DN 125) mm 140 - 150
Montage Außenwand / innerhalb der Fassade
Teleskopierbare Maße horizontal mm 200 - 280
Teleskopierbare Maße vertikal mm -

● standard / ○ optional

* Diese Variante ist nicht lagergeführt, sondern erfolgt auf Bestellung.

** Hierfür sind die Zubehörartikel ZUWAH Nachström- oder Verschlusseinsatz notwendig. Die Veränderung der Anzahl der Nachströmöffnungen hat Auswirkungen auf die Luftmenge und die Normschallpegeldifferenz. Näheres hierzu finden Sie in der technischen Information TI-P-22.



Zeichnungen

Alu-P Slim Standard

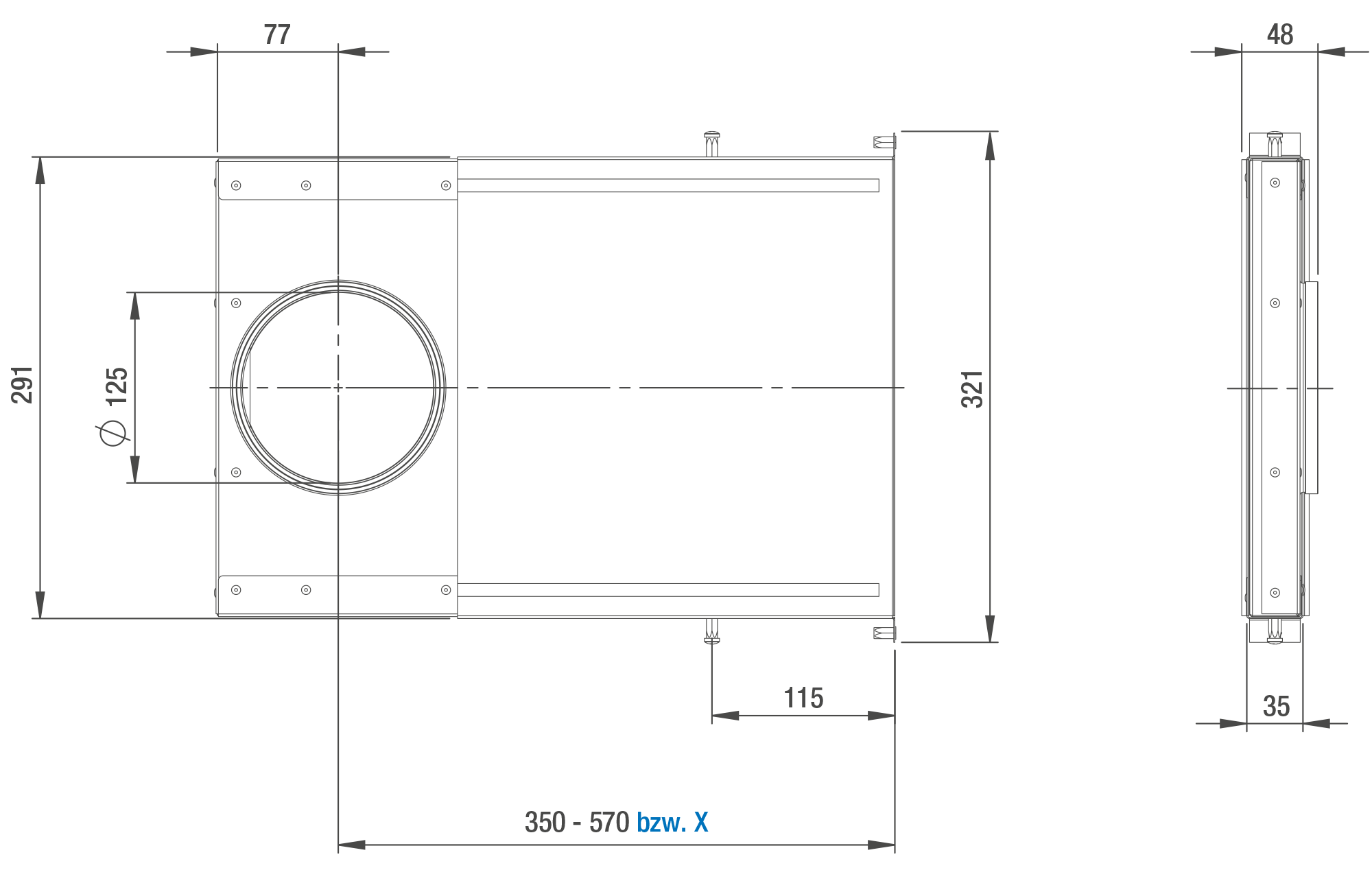

Zeichnung mit Maßen Alu-P Slim Standard Kanal für ZUWAH Alu-P Slim Standard

X = 200 - 280

Kiemengitter 30

Zeichnung mit Maßen Kiemengitter 30 für ZUWAH ZUWAH Alu-P Slim Reihe



ZUWAH 110

KWK 04 (Ohne Putzschutzabdeckung und Schalldämmeinlagen dargestellt)



Produktbild
Bezeichnung
Beschreibung
ZUWAH Nachströmeinsatz
ZUWAH Nachströmeinsatz

für Änderung auf 3 Öffnungen am ALD

ZUWAH Verschlusseinsatz
ZUWAH Verschlusseinsatz

für Änderung auf 1 Öffnung am ALD

ISG 01
ISG 01

Insektenschutzgitter Serie ZUWAH

LMB 01 DN 125
LMB 01 DN 125

Luftmengenbegrenzer als Einschub in Wandhülse
für die Serie ZUWAH & KWHRVA 03
Einsatz nur bei ausreichender Länge der Wandhülse möglich

Mauerstein Basic EPP DN 125
Mauerstein Basic EPP DN 125

Einbau-Block thermisch isoliert
für Wandhülse DN 125 / L = 500 mm
für Serie ZUWAH & KWHRVA 03

KTI 500
KTI 500

Rohrummantelung zur thermischen Isolierung für Wandhülse
DN 160 / L = 500 mm

Adapterring KWK 04
Adapterring KWK 04

für Rohrverlängerung

KWK 04
KWK 04

Wandhülse rund DN 125 für Serie ZUWAH & KWHRVA 03
Länge: 500 mm
