ZUWAH Alu-P Slim Standard BK710 Plus
Feuchtegeführtes ALD-Set für die Wand mit Laibungskanal
Unauffällige Einbindung in die Fassade
Fast jede Einbausituation realisierbar
Besonders schmaler Flachkanal
Wohnkomfort bei höchsten Schallanforderungen
Einfache Montage des ALD ohne Bohren
Nachströmöffnungen anpassbar
| Volumenstrom in m³/h bei | ZUWAH Alu-P Slim Standard Plus |
| 20 Pa | 8,6 … 40,1 |
| 10 Pa | 5,8 … 27,1 |
| 8 Pa | 5,1 … 23,9 |
| 7 Pa | 4,7 … 22,2 |
| 6 Pa | 4,3 … 20,3 |
| 5 Pa | 3,9 … 18,3 |
| 4 Pa | 3,5 … 16,2 |
| 3 Pa | 2,9 … 13,7 |
| 2 Pa | 2,3 … 10,9 |
Nach DIN 1946-6 wird als qv, ALD der max. hygrometrische Volumenstrom für die Berechnung angesetzt. Die Werte bei 10 und 20 Pa haben lediglich Orientierungscharakter. Differenzdrücke zur Auslegung der ALD nach DIN 1946-6:2019-12: Freie Lüftung nach Formel 24 oder Tabelle 13 / Ventilatorgestützte Lüftung nach Tabelle 19 dieser Norm.
Hinweis: Dieses ALD-Set ist als ALD (Nachströmelement) für Abluftanlagen vorgesehen. Bei reiner Querlüftung (keine Abluftanlage), kann es durch Windverhältnisse am Gebäude während der kalten Jahreszeit zu Kondensation innerhalb des ALD-Sets kommen.
| Achsmaße Flachkanal Alu-P Slim Standard BK710 Plus | ||
| Horizontallänge X | 710 - 1.150 | |
| Vertikallänge Y | - | |
| Normschallpegeldifferenz Dn, e, w* / Betriebszustand | ||
| ZUWAH Alu-P Slim Standard BK710 Plus | dB | offen: 67 (-1; -6) geschlossen: 69 (-2; -6) |
| Prüfberichtsnummer (ift Rosenheim) | 21-001455-PR01 (PB 05-E02-04-de-02) |
* Die angegebenen Schallwerte beziehen sich auf die jeweilige Kanalversion im komplett zusammengeschobenen Zustand.
| ZUWAH Alu-P Slim Standard BK710 Plus* | ||
| Artikelnummer | 110174 | |
| Lufttechnische Angaben | ||
| Feuchtegeführt (30 Jahre Garantie auf die Feuchteregelung) | ● | |
| Verschlusshebel | ● | |
| Eigenschaften | ||
| Nachströmöffnungen | Standard 2 / Optional 1 oder 3 ** | |
| Bezugsfläche | m² | 0,012 |
| Temperaturkoeffizient | 0,32 | |
| Farbe Innenbauteil | weiß (ähnlich RAL 9003 - nicht lackierbar) | |
| Bestandteile | ||
| ZUWAH 110 - Feuchtegeführter ALD | ● | |
| Rohbau-Set ZUWAH (Wandhülse DN 125, Schalldämmeinlage d=20 mm, l=225 mm) | - | |
| Rohbau-Set ZUWAH Plus (Wandhülse DN 125, Schalldämmeinlage d=28 mm, l=225 mm) | ● | |
| Putzschutzabdeckung für o.g. Rohbau-Sets | ● | |
| Flachkanal-Set Alu-P Slim Standard (Aluminium) | ● | |
| Flachkanal-Set Alu-P Slim L-Form (Aluminium) | - | |
| Kiemengitter 30 (Edelstahl V4A) | ● | |
| Montage | ||
| Kernbohrung Wanddurchführung (Rohbau-Set DN 125) | mm | 140 - 150 |
| Montage Außenwand / innerhalb der Fassade | ● | |
| Teleskopierbare Maße horizontal | mm | 710 - 1.150 |
| Teleskopierbare Maße vertikal | mm | - |
● standard / ○ optional
* Diese Variante ist nicht lagergeführt, sondern erfolgt auf Bestellung.
** Hierfür sind die Zubehörartikel ZUWAH Nachström- oder Verschlusseinsatz notwendig. Die Veränderung der Anzahl der Nachströmöffnungen hat Auswirkungen auf die Luftmenge und die Normschallpegeldifferenz. Näheres hierzu finden Sie in der technischen Information TI-P-22.

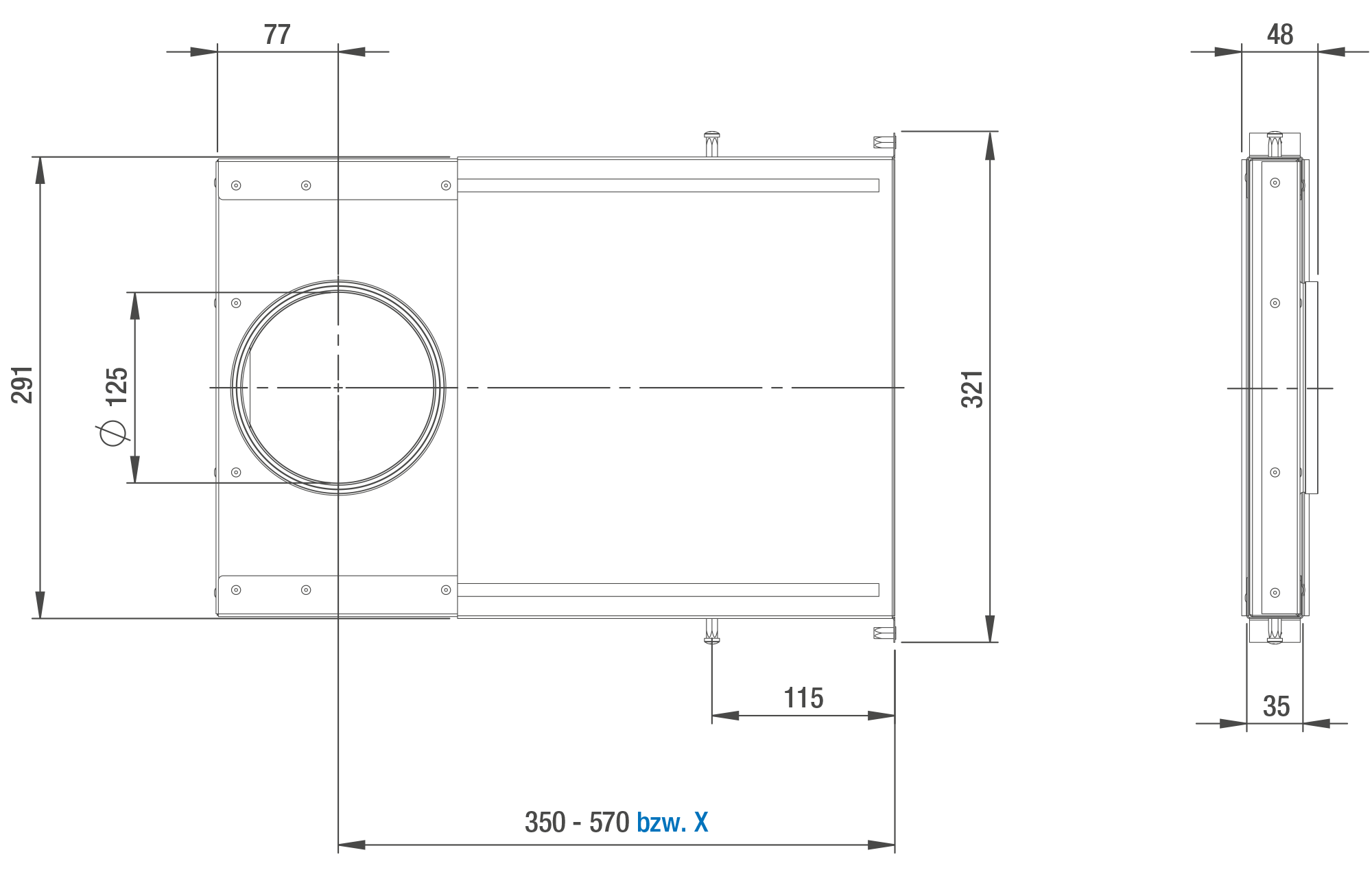

Zeichnungen
Alu-P Slim Standard
X = 710 - 1.150
Kiemengitter 30
ZUWAH 110
KWK 04 (Ohne Putzschutzabdeckung und Schalldämmeinlagen dargestellt)
für Änderung auf 3 Öffnungen am ALD
für Änderung auf 1 Öffnung am ALD
Insektenschutzgitter Serie ZUWAH
Luftmengenbegrenzer als Einschub in Wandhülse
für die Serie ZUWAH & KWHRVA 03
Einsatz nur bei ausreichender Länge der Wandhülse möglich
Einbau-Block thermisch isoliert
für Wandhülse DN 125 / L = 500 mm
für Serie ZUWAH & KWHRVA 03
Rohrummantelung zur thermischen Isolierung für Wandhülse
DN 160 / L = 500 mm
für Rohrverlängerung
Wandhülse rund DN 125 für Serie ZUWAH & KWHRVA 03
Länge: 500 mm
