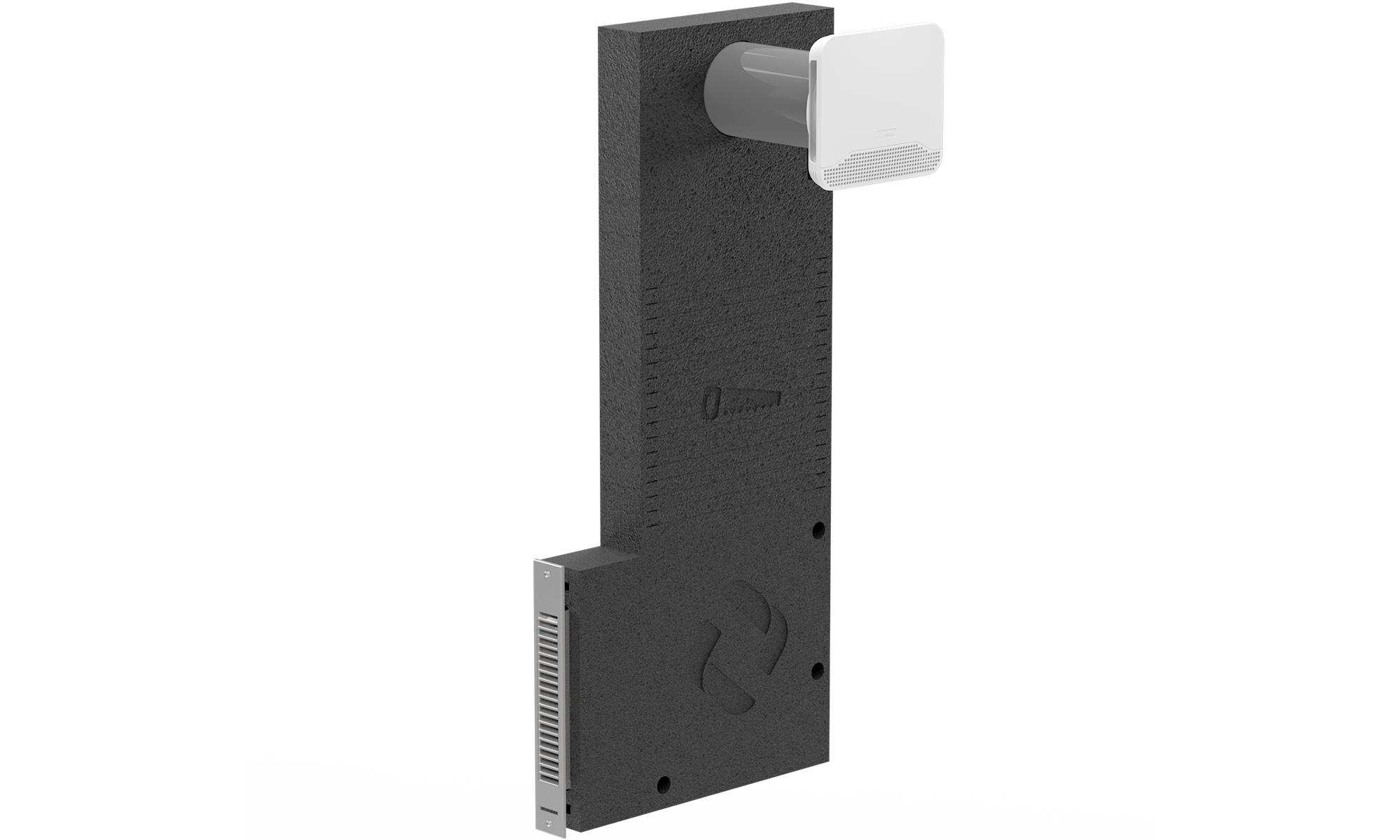

ZUWAH EPP L-Form Plus
Feuchtegeführtes ALD-Set für die Wand mit Laibungskanal

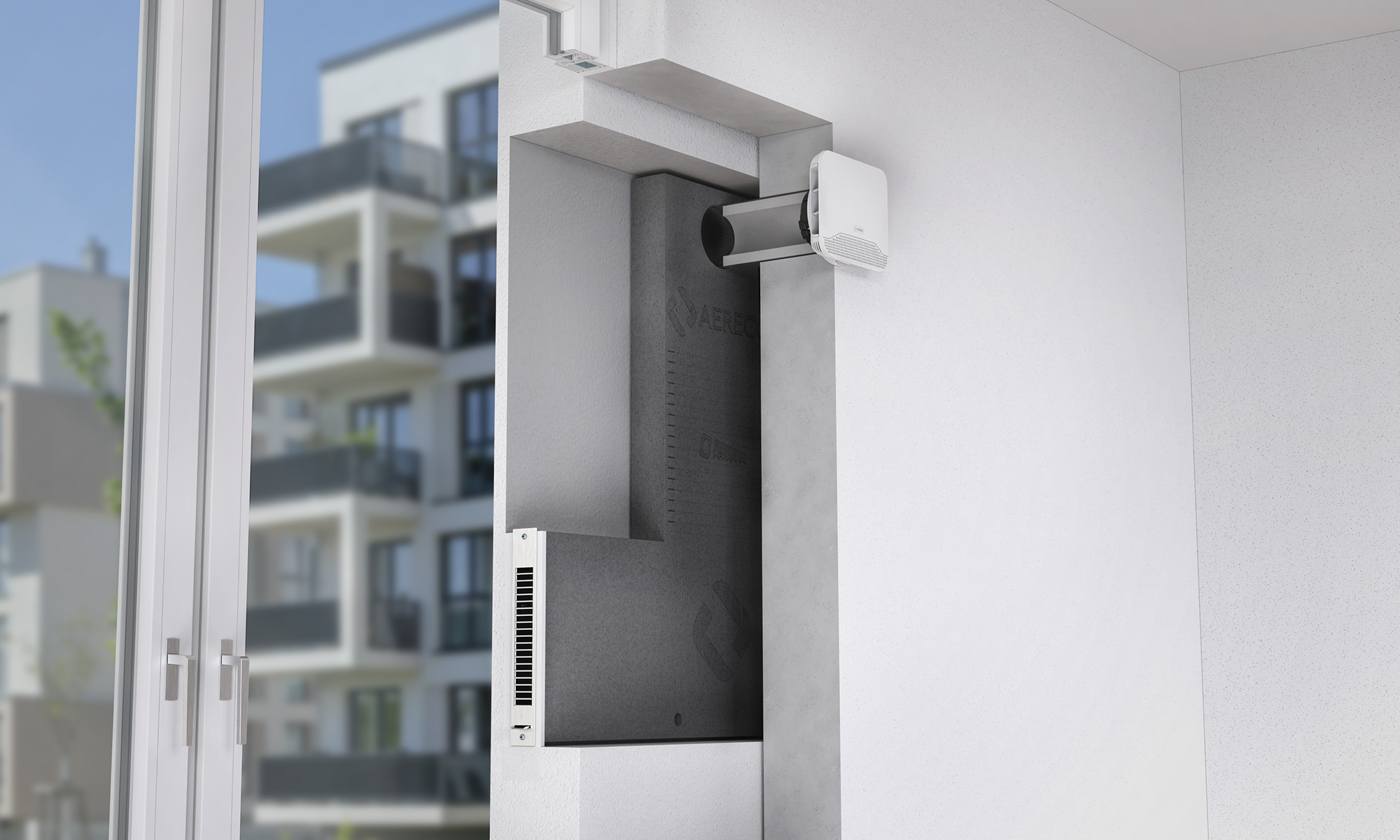

Unauffällige Einbindung in die Fassade
Flexibel kürzbar
Wohnkomfort bei höchsten Schallanforderungen
Einfache Montage des ALD ohne Bohren
Nachströmöffnungen anpassbar
Öffnungs- und Verschlusshebel
| Volumenstrom in m³/h bei | ZUWAH EPP L-Form Plus |
| 20 Pa | 8,2 … 43,8 |
| 10 Pa | 5,7 … 30,0 |
| 8 Pa | 5,0 … 26,6 |
| 7 Pa | 4,7 … 24,7 |
| 6 Pa | 4,3 … 22,7 |
| 5 Pa | 3,9 … 20,6 |
| 4 Pa | 3,5 … 18,2 |
| 3 Pa | 3,0 … 15,6 |
| 2 Pa | 2,4 … 12,5 |
Nach DIN 1946-6 wird als qv, ALD der max. hygrometrische Volumenstrom für die Berechnung angesetzt. Die Werte bei 10 und 20 Pa haben lediglich Orientierungscharakter. Differenzdrücke zur Auslegung der ALD nach DIN 1946-6:2019-12: Freie Lüftung nach Formel 24 oder Tabelle 13 / Ventilatorgestützte Lüftung nach Tabelle 19 dieser Norm.
Hinweis: Dieses ALD-Set ist als ALD (Nachströmelement) für Abluftanlagen vorgesehen. Bei reiner Querlüftung (keine Abluftanlage), kann es durch Windverhältnisse am Gebäude während der kalten Jahreszeit zu Kondensation innerhalb des ALD-Sets kommen.

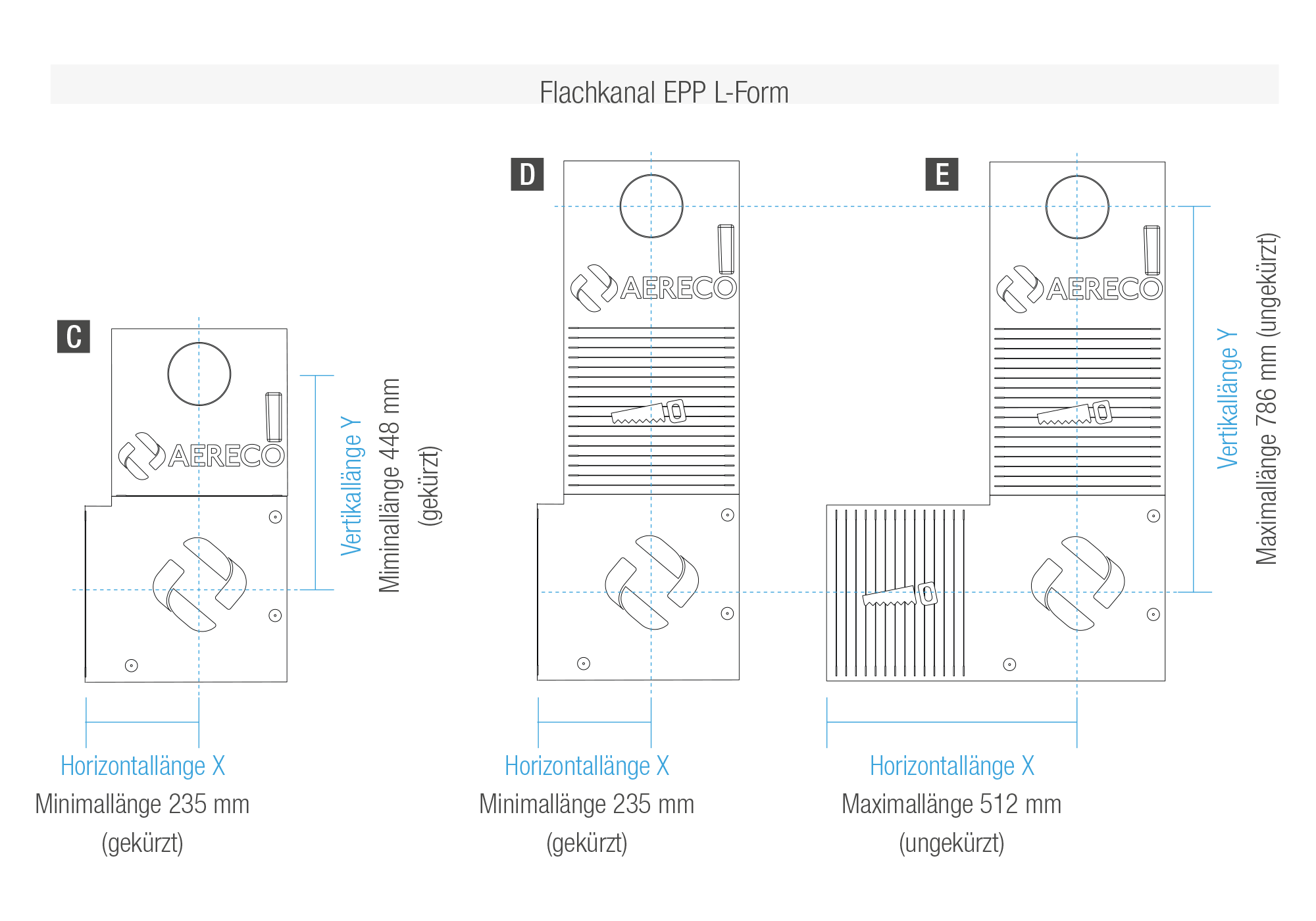

Die Länge des Flachkanals EPP hat einen Einfluss auf die Normschallpegeldifferenz der ZUWAH EPP Sets. Die folgende Tabelle stellt die akustischen Werte des Sets mit ungekürzten und mit gekürztem Flachkanal dar:
| Achsmaße Flachkanal EPP L-Form | ||||
| Variante | C | D | E | |
| Horizontallänge X | 235 mm (Minimallänge) | 235 mm (Minimallänge) | 512 mm (Maximallänge) | |
| Vertikallänge Y | 448 mm (Minimallänge) | 786 mm (Maximallänge) | 786 mm (Maximallänge) | |
| Normschallpegeldifferenz Dn, e, w / Betriebszustand | ||||
| ZUWAH EPP L-Form | dB | offen: 61 (-2; -7) / geschlossen: 63 (-3; -7) |
offen: 68 (-3; -7) / geschlosse: 69 (-2; -7) |
offen: 68 (-3; -8) / geschlossen: 69 (-2; -7) |
| Prüfberichtsnummer (ift Rosenheim) | 21-001455-PR02 (PB 12-E02-04-de-02) | |||
| ZUWAH EPP L-Form Plus | ||
| Artikelnummer | 110160 | |
| Lufttechnische Angaben | ||
| Feuchtegeführt (30 Jahre Garantie auf die Feuchteregelung) | ● | |
| Verschlusshebel | ● | |
| Eigenschaften | ||
| Nachströmöffnungen | Standard 2 / Optional 1 oder 3 * | |
| Bezugsfläche | m² | 0,012 |
| Temperaturkoeffizient | 0,32 | |
| Farbe Innenbauteil | weiß (ähnlich RAL 9003 - nicht lackierbar) | |
| Bestandteile | ||
| ZUWAH 110 - Feuchtegeführter ALD | ● | |
| Rohbau-Set ZUWAH (Wandhülse DN 125, Schalldämmeinlage d=20 mm, l=225 mm) | - | |
| Rohbau-Set ZUWAH Plus (Wandhülse DN 125, Schalldämmeinlage d=28 mm, l=225 mm) | ● | |
| Putzschutzabdeckung für o.g. Rohbau-Sets | ● | |
| Flachkanal EPP Rohranschlusskanal (EPP FR, B1 nach DIN 4102-1) | ● | |
| Schalldämmkeil für o.g. Rohranschlusskanal | - | |
| Schalldämmeinlage für o.g. Rohranschlusskanal | ● | |
| Flachkanal EPP Umlenkkanal (EPP FR, B1 nach DIN 4102-1) | ● | |
| Außengitter 28 (Edelstahl V4A) | ● | |
| Montage | ||
| Kernbohrung Wanddurchführung (Rohbau-Set DN 125) | mm | 140 - 150 |
| Montage Außenwand / innerhalb der Fassade | ● | |
| Maß horizontal min. / max. -> entsprechend kürzbar | mm | 235 / 512** |
| Maß vertikal min. / max. -> entsprechend kürzbar | mm | 448 / 786 |
● standard / ○ optional
* Hierfür sind die Zubehörartikel ZUWAH Nachström- oder Verschlusseinsatz notwendig. Die Veränderung der Anzahl der Nachströmöffnungen hat Auswirkungen auf die Luftmenge und die Normschallpegeldifferenz. Näheres hierzu finden Sie in der technischen Information TI-P-22.
** Montagemaß (Außenkante Putz der Fensterlaibung) erhöht sich um 10 mm durch Putzschutzdeckel.

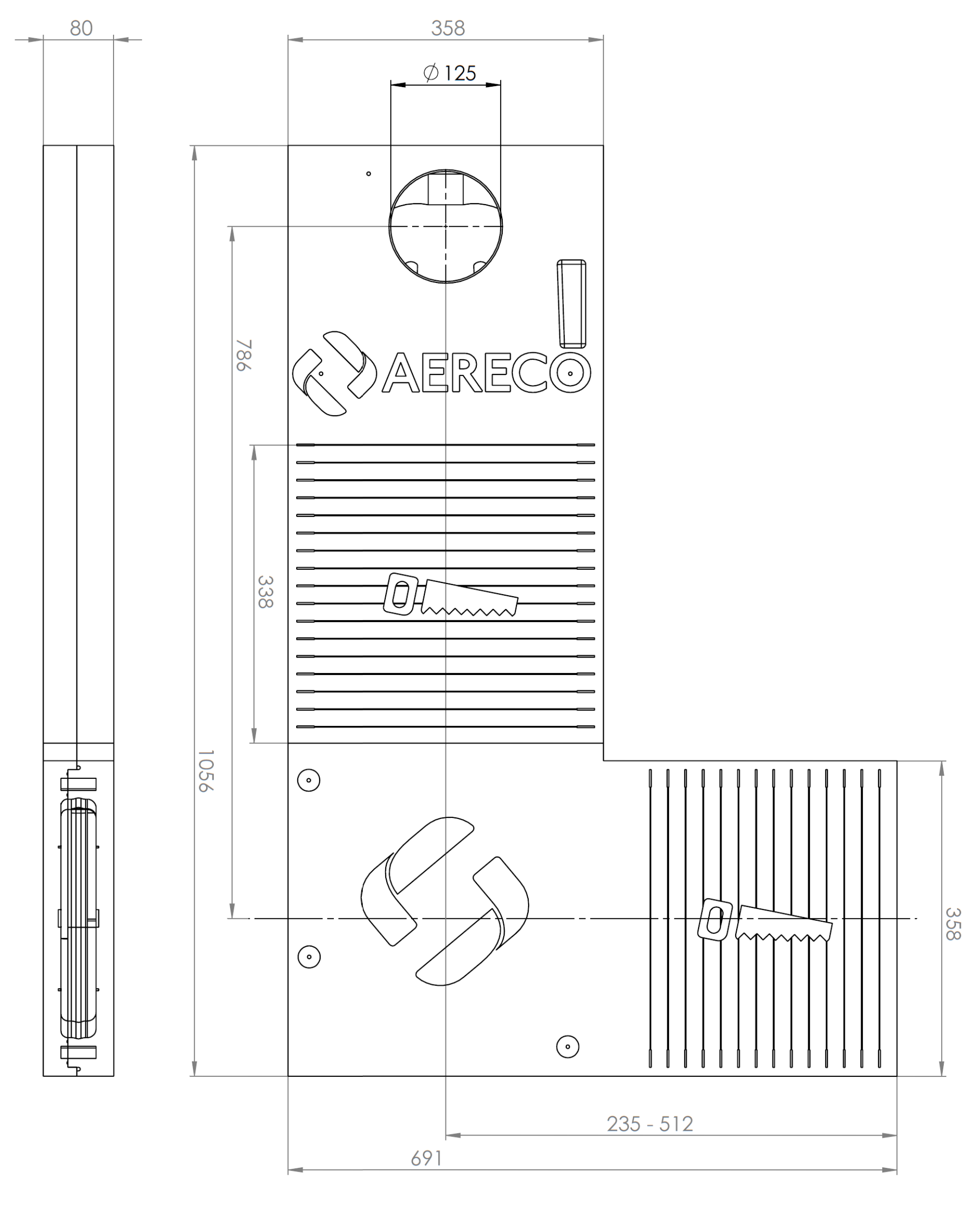

Zeichnungen
EPP L-Form
Außengitter 28
ZUWAH 110
KWK 04 (Ohne Putzschutzabdeckung und Schalldämmeinlagen dargestellt)
für Änderung auf 3 Öffnungen am ALD
für Änderung auf 1 Öffnung am ALD
Insektenschutzgitter Serie ZUWAH
Luftmengenbegrenzer als Einschub in Wandhülse
für die Serie ZUWAH & KWHRVA 03
Einsatz nur bei ausreichender Länge der Wandhülse möglich
Einbau-Block thermisch isoliert
für Wandhülse DN 125 / L = 500 mm
für Serie ZUWAH & KWHRVA 03
Rohrummantelung zur thermischen Isolierung für Wandhülse
DN 160 / L = 500 mm
für Rohrverlängerung
Wandhülse rund DN 125 für Serie ZUWAH & KWHRVA 03
Länge: 500 mm
