ZUWAH EPP Standard Plus

Zurück

ZUWAH EPP Standard Plus

Feuchtegeführtes ALD-Set für die Wand mit Laibungskanal

ZUWAH EPP Standard Plus
ZUWAH EPP Standard Plus
10_Einbindung_Fassade

Unauffällige Einbindung in die Fassade

09_Flexibel_Kürzbar

Flexibel kürzbar

02_Wohnkomfort_Schall

Wohnkomfort bei höchsten Schallanforderungen

01_Montage

Einfache Montage des ALD ohne Bohren

05_Nachströmöffnungen

Nachströmöffnungen anpassbar

04_Verschlusshebel

Öffnungs- und Verschlusshebel

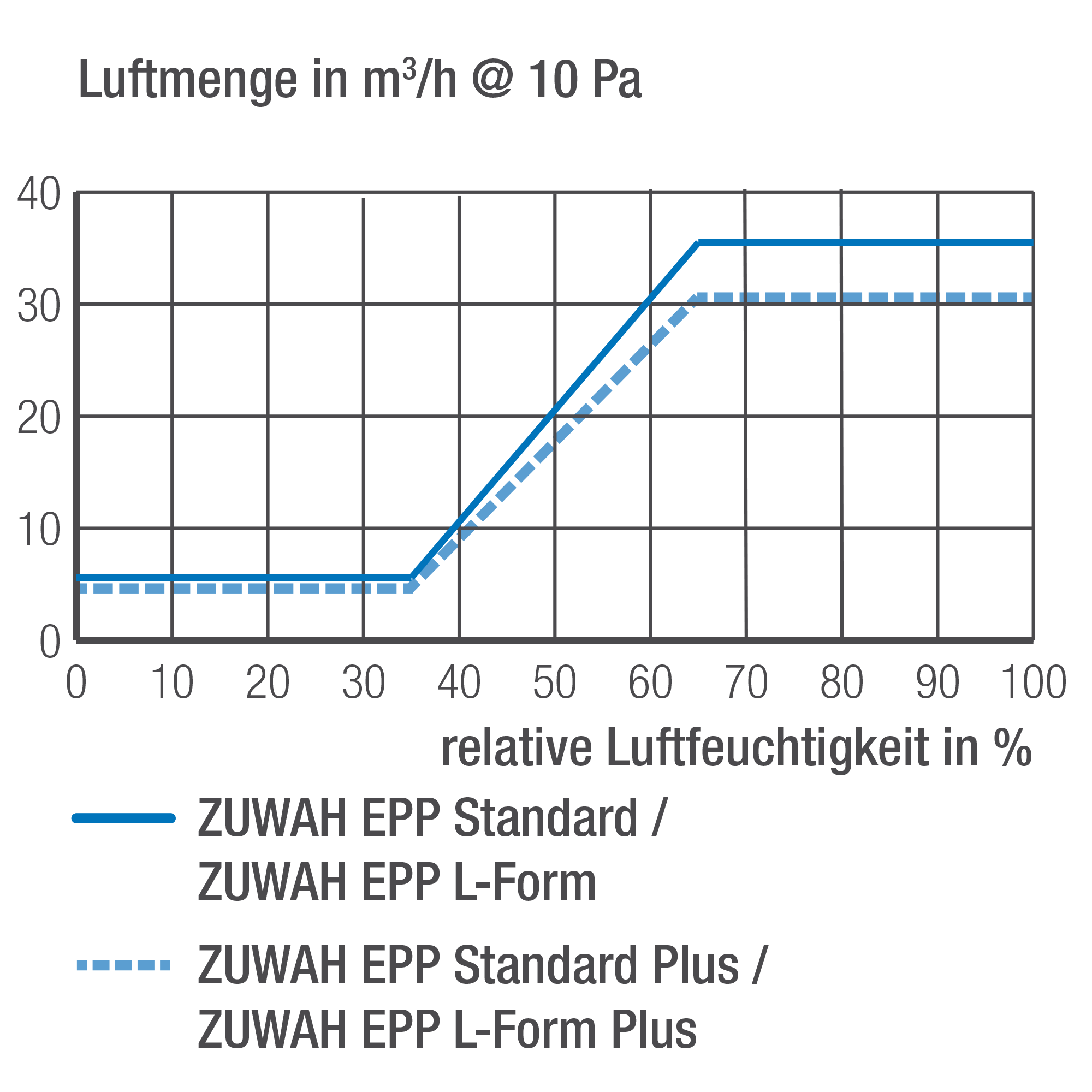

Volumenstrom in m³/h bei ZUWAH EPP Standard Plus
20 Pa 8,2 … 47,9
10 Pa 5,5 … 33,4
8 Pa 4,9 … 29,7
7 Pa 4,5 … 27,7
6 Pa 4,1 … 25,6
5 Pa 3,7 … 23,2
4 Pa 3,3 … 20,7
3 Pa 2,8 … 17,8
2 Pa 2,2 … 14,4

Nach DIN 1946-6 wird als qv, ALD der max. hygrometrische Volumenstrom für die Berechnung angesetzt. Die Werte bei 10 und 20 Pa haben lediglich Orientierungscharakter. Differenzdrücke zur Auslegung der ALD nach DIN 1946-6:2019-12: Freie Lüftung nach Formel 24 oder Tabelle 13 / Ventilatorgestützte Lüftung nach Tabelle 19 dieser Norm.

Hinweis: Dieses ALD-Set ist als ALD (Nachströmelement) für Abluftanlagen vorgesehen. Bei reiner Querlüftung (keine Abluftanlage), kann es durch Windverhältnisse am Gebäude während der kalten Jahreszeit zu Kondensation innerhalb des ALD-Sets kommen.

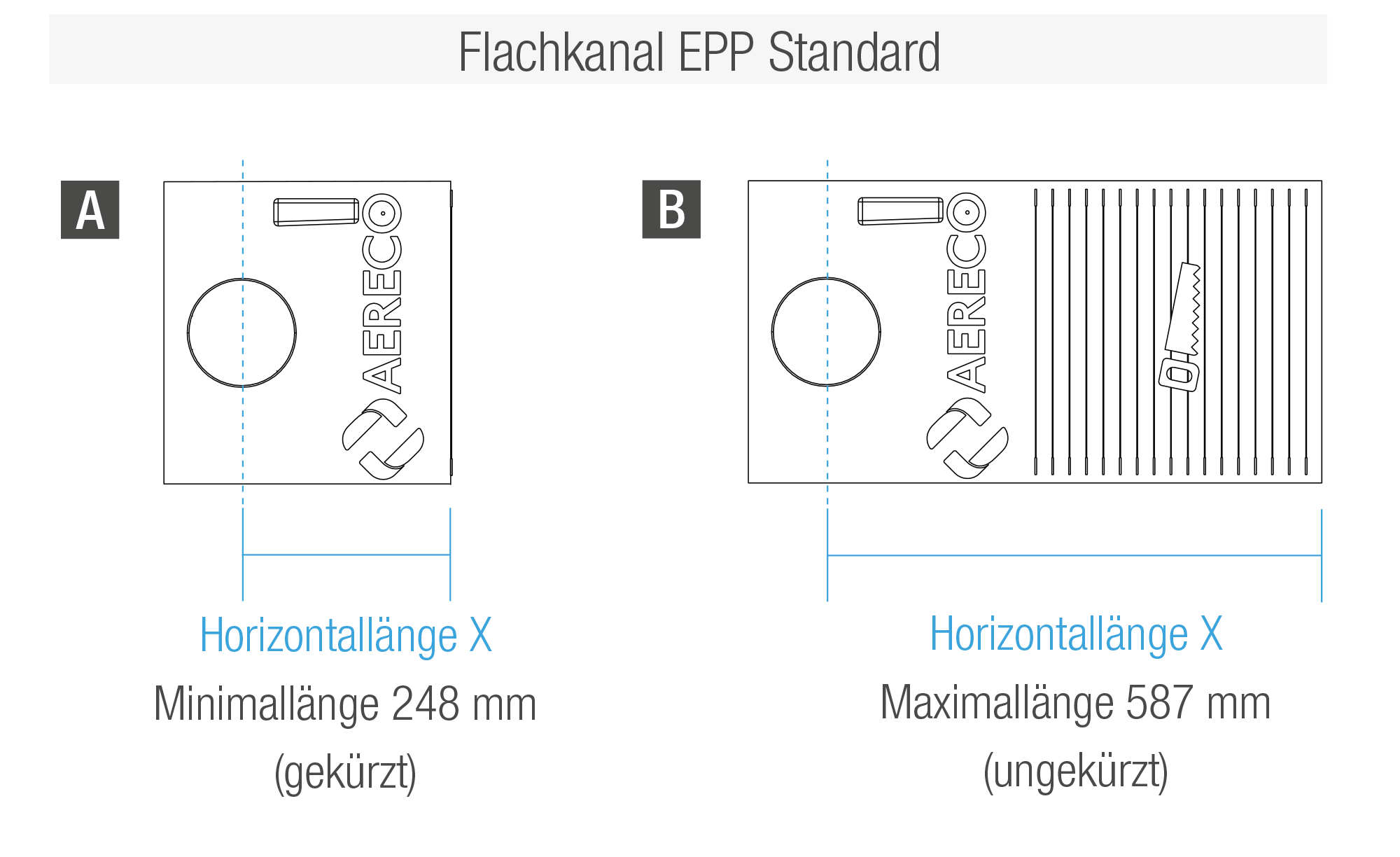

Die Länge des Flachkanals EPP hat einen Einfluss auf die Normschallpegeldifferenz der ZUWAH EPP Sets. Die folgende Tabelle stellt die akustischen Werte des Sets mit ungekürzten und mit gekürztem Flachkanal dar:

Achsmaße Flachkanal EPP
Variante A B
Horizontallänge X 248 mm (Minimallänge) 587 mm (Maximallänge)
Normschallpegeldifferenz Dn, e, w / Betriebszustand
ZUWAH EPP Standard Plus dB offen: 53 (-2; -5)
geschlossen: 55 (-1; -5)
offen: 61 (-2; -6)
geschlossen: 63 (-2; -6)
Prüfberichtsnummer (ift Rosenheim) 21-001455-PR02 (PB 10-E02-04-de-02)
ZUWAH EPP Standard Plus
Artikelnummer 110156
Lufttechnische Angaben
Feuchtegeführt (30 Jahre Garantie auf die Feuchteregelung)
Verschlusshebel
Eigenschaften
Nachströmöffnungen Standard 2 / Optional 1 oder 3 *
Bezugsfläche 0,012
Temperaturkoeffizient 0,32
Farbe Innenbauteil weiß (ähnlich RAL 9003 - nicht lackierbar)
Bestandteile
ZUWAH 110 - Feuchtegeführter ALD
Rohbau-Set ZUWAH (Wandhülse DN 125, Schalldämmeinlage d=20 mm, l=225 mm) -
Rohbau-Set ZUWAH Plus (Wandhülse DN 125, Schalldämmeinlage d=28 mm, l=225 mm)
Putzschutzabdeckung für o.g. Rohbau-Sets
Flachkanal EPP Rohranschlusskanal  (EPP FR, B1 nach DIN 4102-1)
Schalldämmkeil für o.g. Rohranschlusskanal
Schalldämmeinlage für o.g. Rohranschlusskanal -
Flachkanal EPP Umlenkkanal (EPP FR, B1 nach DIN 4102-1) -
Außengitter 28 (Edelstahl V4A)
Montage
Kernbohrung Wanddurchführung (Rohbau-Set DN 125) mm 140 - 150
Montage Außenwand / innerhalb der Fassade
Maß horizontal min. / max. -> entsprechend kürzbar mm 248 / 587**
Maß vertikal min. / max. -> entsprechend kürzbar mm -

● standard / ○ optional

* Hierfür sind die Zubehörartikel ZUWAH Nachström- oder Verschlusseinsatz notwendig. Die Veränderung der Anzahl der Nachströmöffnungen hat Auswirkungen auf die Luftmenge und die Normschallpegeldifferenz. Näheres hierzu finden Sie in der technischen Information TI-P-22.

** Montagemaß (Abstand Mittelpunkt Kernbohrung zu Außenkante Putz der Fensterlaibung) erhöht sich um 10 mm durch Putzschutzdeckel.

Zeichnungen

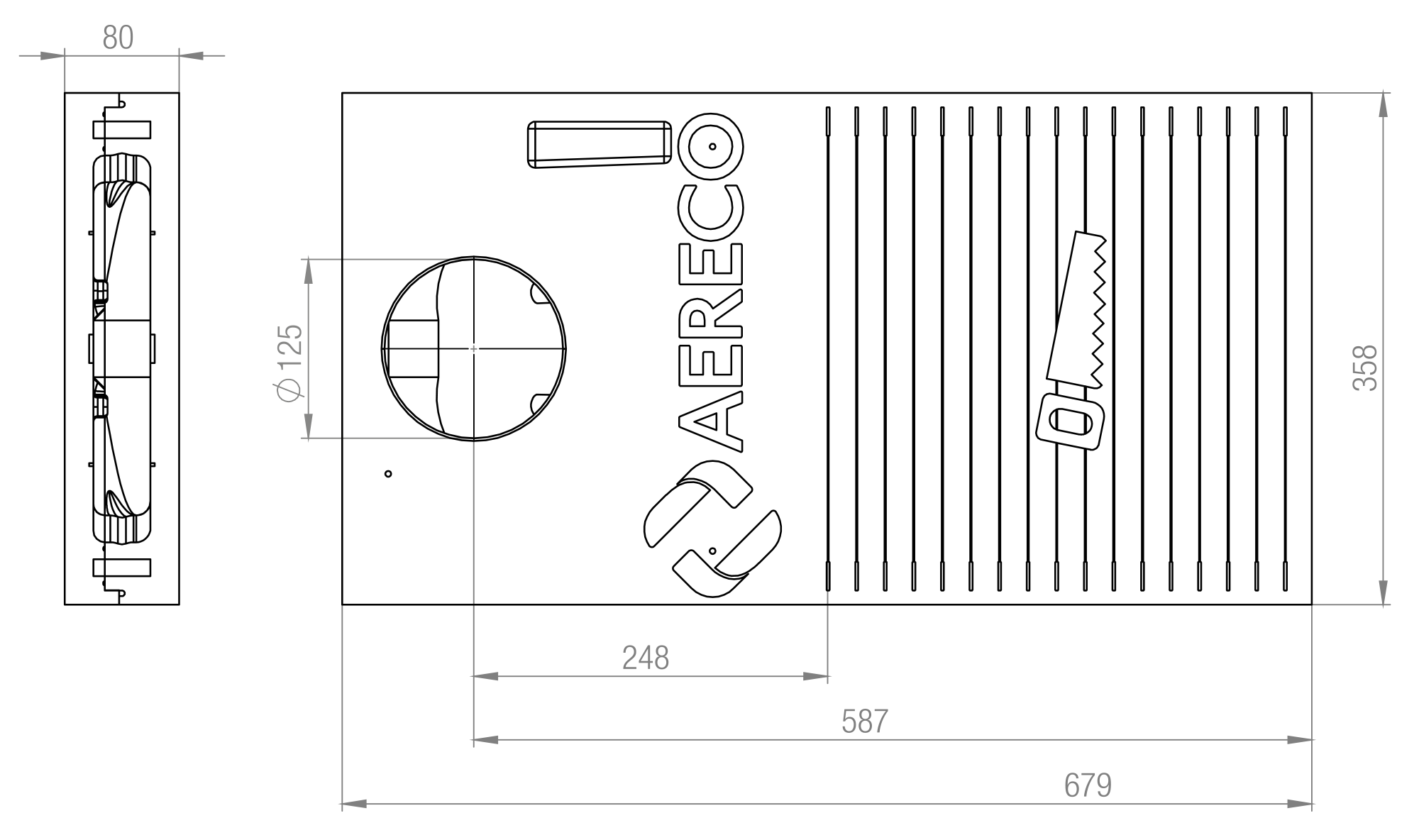

EPP Standard

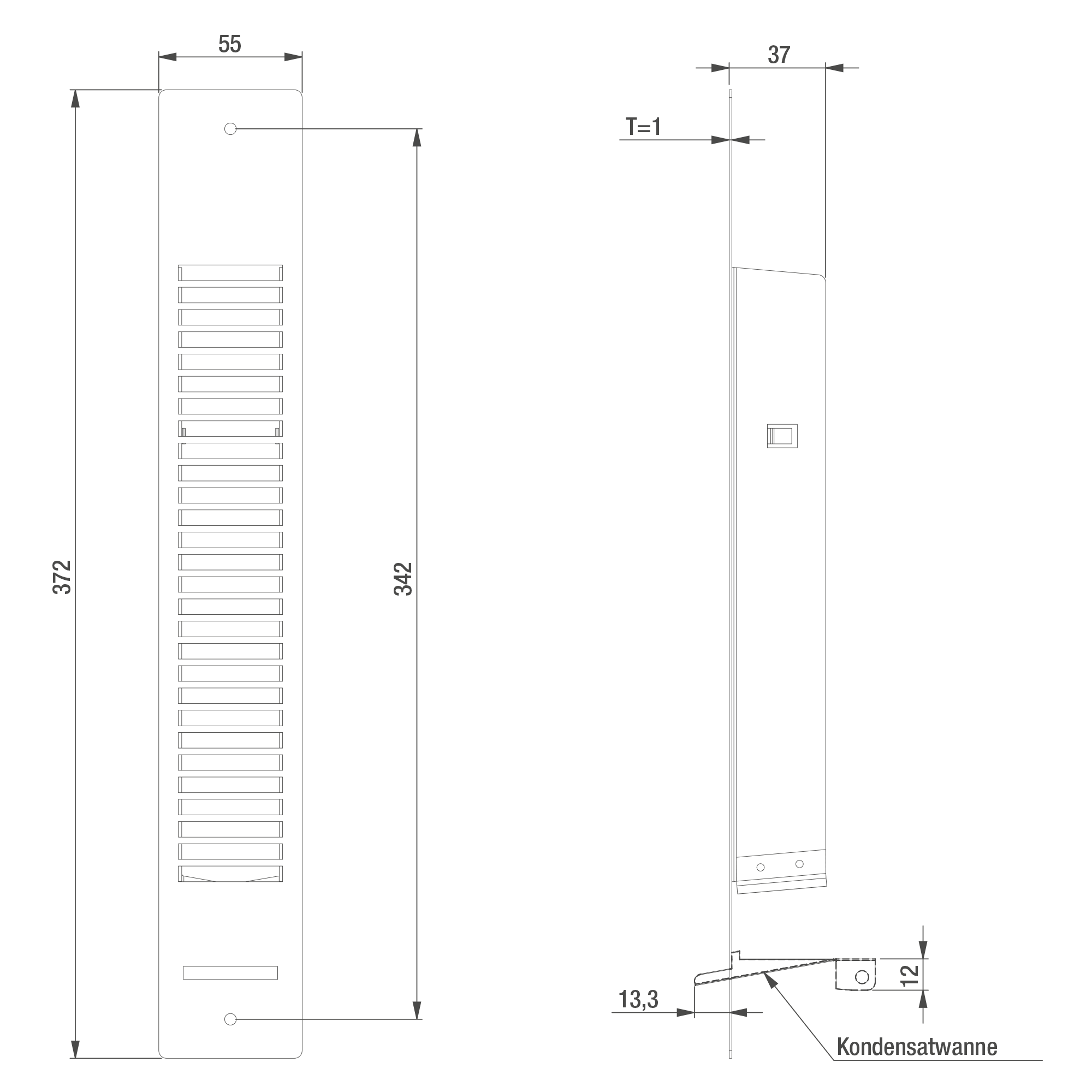

Außengitter 28

ZUWAH 110

KWK 04 (Ohne Putzschutzabdeckung und Schalldämmeinlagen dargestellt)

Prinzipzeichnungen

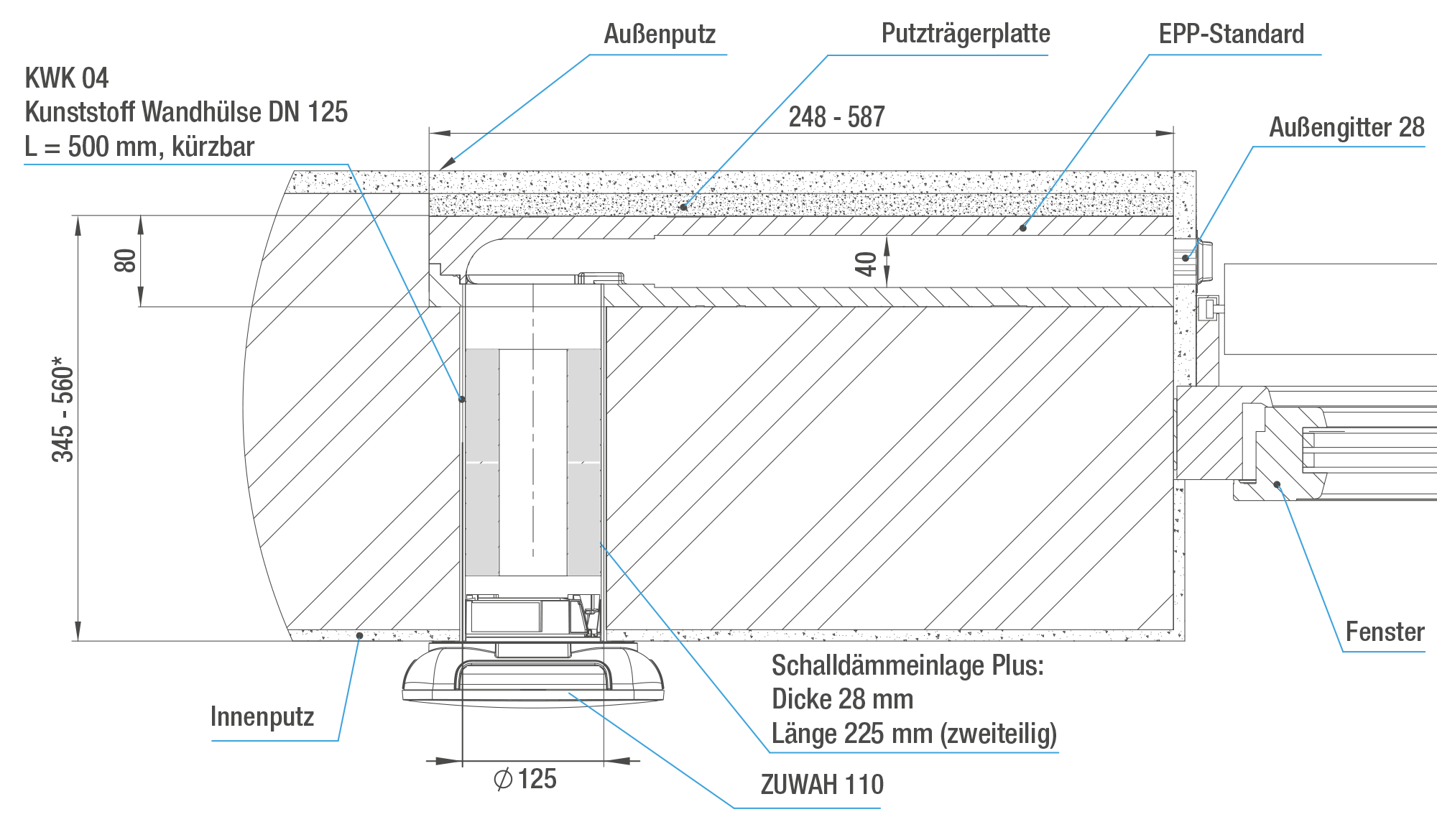

Prinzipzeichnung ZUWAH EPP Standard Plus

Produktbild
Bezeichnung
Beschreibung
ZUWAH Nachströmeinsatz
ZUWAH Nachströmeinsatz

für Änderung auf 3 Öffnungen am ALD

ZUWAH Verschlusseinsatz
ZUWAH Verschlusseinsatz

für Änderung auf 1 Öffnung am ALD

ISG 01
ISG 01

Insektenschutzgitter Serie ZUWAH

LMB 01 DN 125
LMB 01 DN 125

Luftmengenbegrenzer als Einschub in Wandhülse
für die Serie ZUWAH & KWHRVA 03
Einsatz nur bei ausreichender Länge der Wandhülse möglich

Mauerstein Basic EPP DN 125
Mauerstein Basic EPP DN 125

Einbau-Block thermisch isoliert
für Wandhülse DN 125 / L = 500 mm
für Serie ZUWAH & KWHRVA 03

KTI 500
KTI 500

Rohrummantelung zur thermischen Isolierung für Wandhülse
DN 160 / L = 500 mm

Adapterring KWK 04
Adapterring KWK 04

für Rohrverlängerung

KWK 04
KWK 04

Wandhülse rund DN 125 für Serie ZUWAH & KWHRVA 03
Länge: 500 mm

Volumenstrom in m³/h bei ZUWAH EPP Standard Plus
20 Pa 8,2 … 47,9
10 Pa 5,5 … 33,4
8 Pa 4,9 … 29,7
7 Pa 4,5 … 27,7
6 Pa 4,1 … 25,6
5 Pa 3,7 … 23,2
4 Pa 3,3 … 20,7
3 Pa 2,8 … 17,8
2 Pa 2,2 … 14,4

Nach DIN 1946-6 wird als qv, ALD der max. hygrometrische Volumenstrom für die Berechnung angesetzt. Die Werte bei 10 und 20 Pa haben lediglich Orientierungscharakter. Differenzdrücke zur Auslegung der ALD nach DIN 1946-6:2019-12: Freie Lüftung nach Formel 24 oder Tabelle 13 / Ventilatorgestützte Lüftung nach Tabelle 19 dieser Norm.

Hinweis: Dieses ALD-Set ist als ALD (Nachströmelement) für Abluftanlagen vorgesehen. Bei reiner Querlüftung (keine Abluftanlage), kann es durch Windverhältnisse am Gebäude während der kalten Jahreszeit zu Kondensation innerhalb des ALD-Sets kommen.

Die Länge des Flachkanals EPP hat einen Einfluss auf die Normschallpegeldifferenz der ZUWAH EPP Sets. Die folgende Tabelle stellt die akustischen Werte des Sets mit ungekürzten und mit gekürztem Flachkanal dar:

Achsmaße Flachkanal EPP
Variante A B
Horizontallänge X 248 mm (Minimallänge) 587 mm (Maximallänge)
Normschallpegeldifferenz Dn, e, w / Betriebszustand
ZUWAH EPP Standard Plus dB offen: 53 (-2; -5)
geschlossen: 55 (-1; -5)
offen: 61 (-2; -6)
geschlossen: 63 (-2; -6)
Prüfberichtsnummer (ift Rosenheim) 21-001455-PR02 (PB 10-E02-04-de-02)

ZUWAH EPP Standard Plus
Artikelnummer 110156
Lufttechnische Angaben
Feuchtegeführt (30 Jahre Garantie auf die Feuchteregelung)
Verschlusshebel
Eigenschaften
Nachströmöffnungen Standard 2 / Optional 1 oder 3 *
Bezugsfläche 0,012
Temperaturkoeffizient 0,32
Farbe Innenbauteil weiß (ähnlich RAL 9003 - nicht lackierbar)
Bestandteile
ZUWAH 110 - Feuchtegeführter ALD
Rohbau-Set ZUWAH (Wandhülse DN 125, Schalldämmeinlage d=20 mm, l=225 mm) -
Rohbau-Set ZUWAH Plus (Wandhülse DN 125, Schalldämmeinlage d=28 mm, l=225 mm)
Putzschutzabdeckung für o.g. Rohbau-Sets
Flachkanal EPP Rohranschlusskanal  (EPP FR, B1 nach DIN 4102-1)
Schalldämmkeil für o.g. Rohranschlusskanal
Schalldämmeinlage für o.g. Rohranschlusskanal -
Flachkanal EPP Umlenkkanal (EPP FR, B1 nach DIN 4102-1) -
Außengitter 28 (Edelstahl V4A)
Montage
Kernbohrung Wanddurchführung (Rohbau-Set DN 125) mm 140 - 150
Montage Außenwand / innerhalb der Fassade
Maß horizontal min. / max. -> entsprechend kürzbar mm 248 / 587**
Maß vertikal min. / max. -> entsprechend kürzbar mm -

● standard / ○ optional

* Hierfür sind die Zubehörartikel ZUWAH Nachström- oder Verschlusseinsatz notwendig. Die Veränderung der Anzahl der Nachströmöffnungen hat Auswirkungen auf die Luftmenge und die Normschallpegeldifferenz. Näheres hierzu finden Sie in der technischen Information TI-P-22.

** Montagemaß (Abstand Mittelpunkt Kernbohrung zu Außenkante Putz der Fensterlaibung) erhöht sich um 10 mm durch Putzschutzdeckel.

Zeichnungen

EPP Standard

Außengitter 28

ZUWAH 110

KWK 04 (Ohne Putzschutzabdeckung und Schalldämmeinlagen dargestellt)

Prinzipzeichnungen

Prinzipzeichnung ZUWAH EPP Standard Plus

Produktbild
Bezeichnung
Beschreibung
ZUWAH Nachströmeinsatz
ZUWAH Nachströmeinsatz

für Änderung auf 3 Öffnungen am ALD

ZUWAH Verschlusseinsatz
ZUWAH Verschlusseinsatz

für Änderung auf 1 Öffnung am ALD

ISG 01
ISG 01

Insektenschutzgitter Serie ZUWAH

LMB 01 DN 125
LMB 01 DN 125

Luftmengenbegrenzer als Einschub in Wandhülse
für die Serie ZUWAH & KWHRVA 03
Einsatz nur bei ausreichender Länge der Wandhülse möglich

Mauerstein Basic EPP DN 125
Mauerstein Basic EPP DN 125

Einbau-Block thermisch isoliert
für Wandhülse DN 125 / L = 500 mm
für Serie ZUWAH & KWHRVA 03

KTI 500
KTI 500

Rohrummantelung zur thermischen Isolierung für Wandhülse
DN 160 / L = 500 mm

Adapterring KWK 04
Adapterring KWK 04

für Rohrverlängerung

KWK 04
KWK 04

Wandhülse rund DN 125 für Serie ZUWAH & KWHRVA 03
Länge: 500 mm
