ZUWAH Mauerstein Flex WGF Plus
Feuchtegeführtes ALD-Set für die Wand mit Mauerstein
Unauffällige Integration in die Fassade
Keine Kernbohrung erforderlich
Flexibel kürzbar
Nachströmöffnungen anpassbar
Öffnungs- und Verschlusshebel
Modernes Design

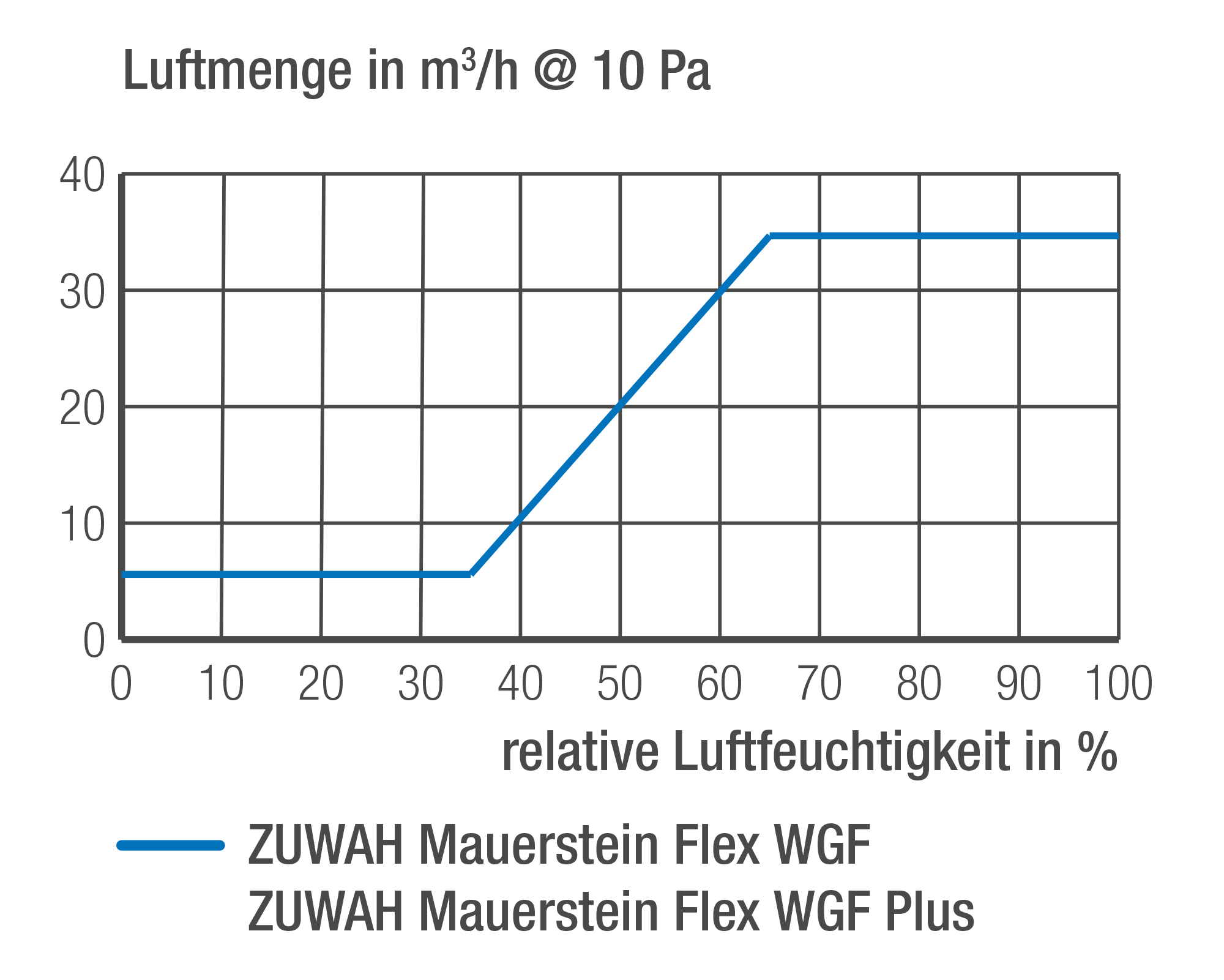

| Volumenstrom in m³/h bei | ZUWAH Mauerstein Flex WGF Plus |
| 20 Pa | 11,9 … 46,3 |
| 10 Pa | 8,3 … 32,0 |
| 8 Pa | 7,3 … 28,4 |
| 7 Pa | 6,8 … 26,5 |
| 6 Pa | 6,3 … 24,4 |
| 5 Pa | 5,7 … 22,1 |
| 4 Pa | 5,1 … 19,7 |
| 3 Pa | 4,3 … 16,9 |
| 2 Pa | 3,5 … 13,6 |
Nach DIN 1946-6 wird als qv, ALD der max. hygrometrische Volumenstrom für die Berechnung angesetzt. Die Werte bei 10 und 20 Pa haben lediglich Orientierungscharakter. Differenzdrücke zur Auslegung der ALD nach DIN 1946-6:2019-12: Freie Lüftung nach Formel 24 oder Tabelle 13 / Ventilatorgestützte Lüftung nach Tabelle 19 dieser Norm.
Hinweis: Dieses ALD-Set ist als ALD (Nachströmelement) für Abluftanlagen vorgesehen. Bei reiner Querlüftung (keine Abluftanlage), kann es durch Windverhältnisse am Gebäude während der kalten Jahreszeit zu Kondensation innerhalb des ALD-Sets kommen.
| ZUWAH Mauerstein Flex WGF Plus | ||
| Normschallpegeldifferenz Dn, e, w / Betriebszustand | ||
| Dn,e,w (C; Ctr) / ALD | dB | offen: 50 (-1; -5) geschlossen: 51 (0; -4) |
| Prüfberichtsnummer (ift Rosenheim) | 22-0002818-PR01 (PB 04-E02-04-de-01) |
| ZUWAH Mauerstein Flex WGF Plus | ||
| Artikelnummer | 110151 | |
| Lufttechnische Angaben | ||
| Feuchtegeführt (30 Jahre Garantie auf die Feuchteregelung) | ● | |
| Verschlusshebel | ● | |
| Eigenschaften | ||
| Nachströmöffnungen | Standard 2 / Optional 1 oder 3* | |
| Bezugsfläche | m² | 0,012 |
| Temperaturkoeffizient | 0,32 | |
| Farbe Innenbauteil | weiß (ähnlich RAL 9003 - nicht lackierbar) | |
| Bestandteile | ||
| ZUWAH 110 – Feuchtegeführter ALD | ● | |
| Rohbau-Set ZUWAH (Wandhülse DN 125, Schalldämmeinlage d=20 mm, l=225 mm) | - | |
| Rohbau-Set ZUWAH Plus (Wandhülse DN 125, Schalldämmeinlage d=28 mm, l=225 mm) | ● | |
| Mauerstein Basis EPP DN 125 | ● | |
| Mauerstein EPP DN 125 Einbaumodul fassadenbündig mit Putzschutz | ● | |
| WGF 01 – Wetterschutzgitter fassadenbündig | ● | |
| Montage | ||
| Montage Außenwand | ● |
● standard / ○ optional
* Hierfür sind die Zubehörartikel ZUWAH Nachström- oder Verschlusseinsatz notwendig. Die Veränderung der Anzahl der Nachströmöffnungen hat Auswirkungen auf die Luftmenge und die Normschallpegeldifferenz. Näheres hierzu finden Sie in der technischen Information TI-P-22.
Zeichnungen

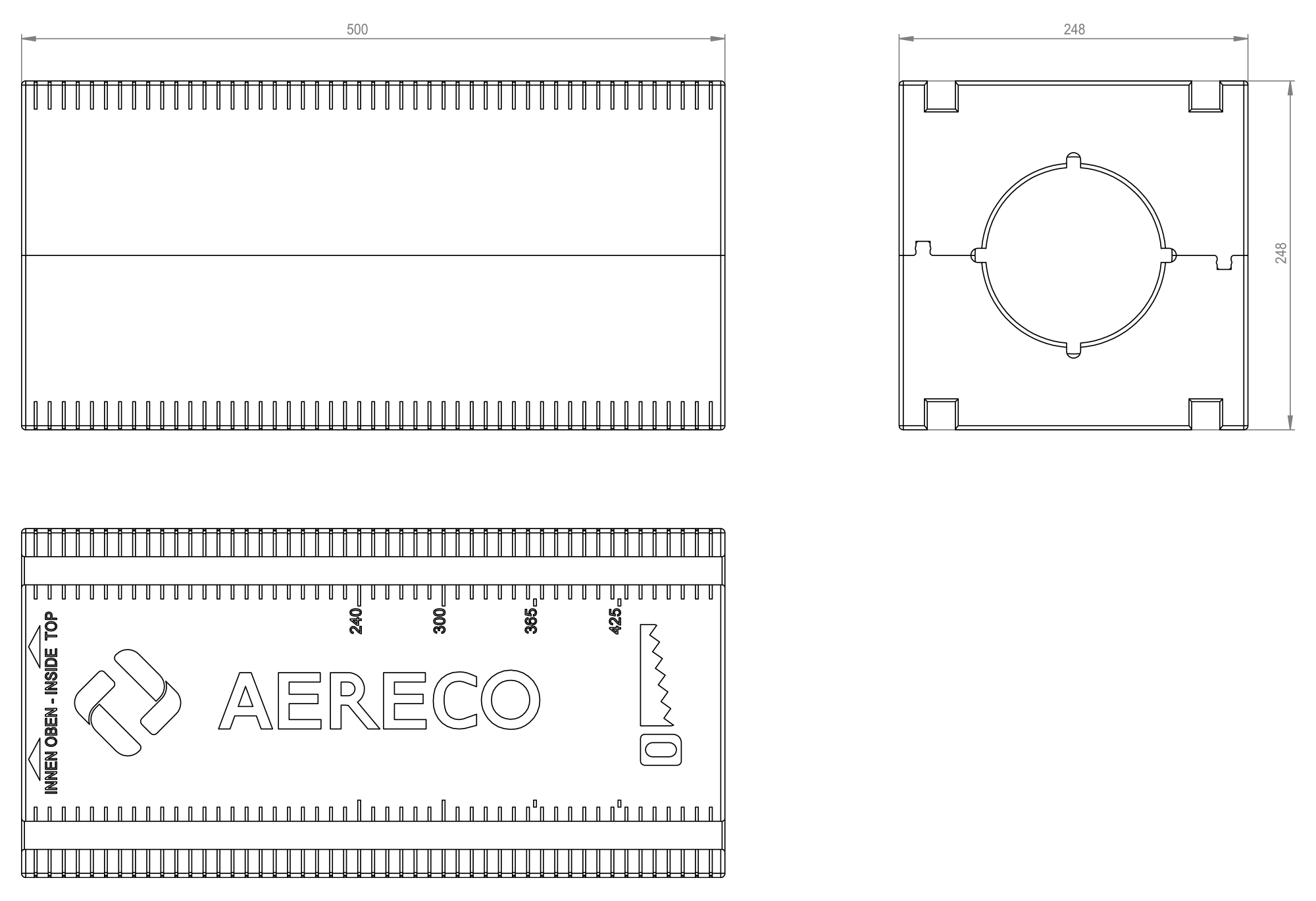

Mauerstein Basic EPP DN 125

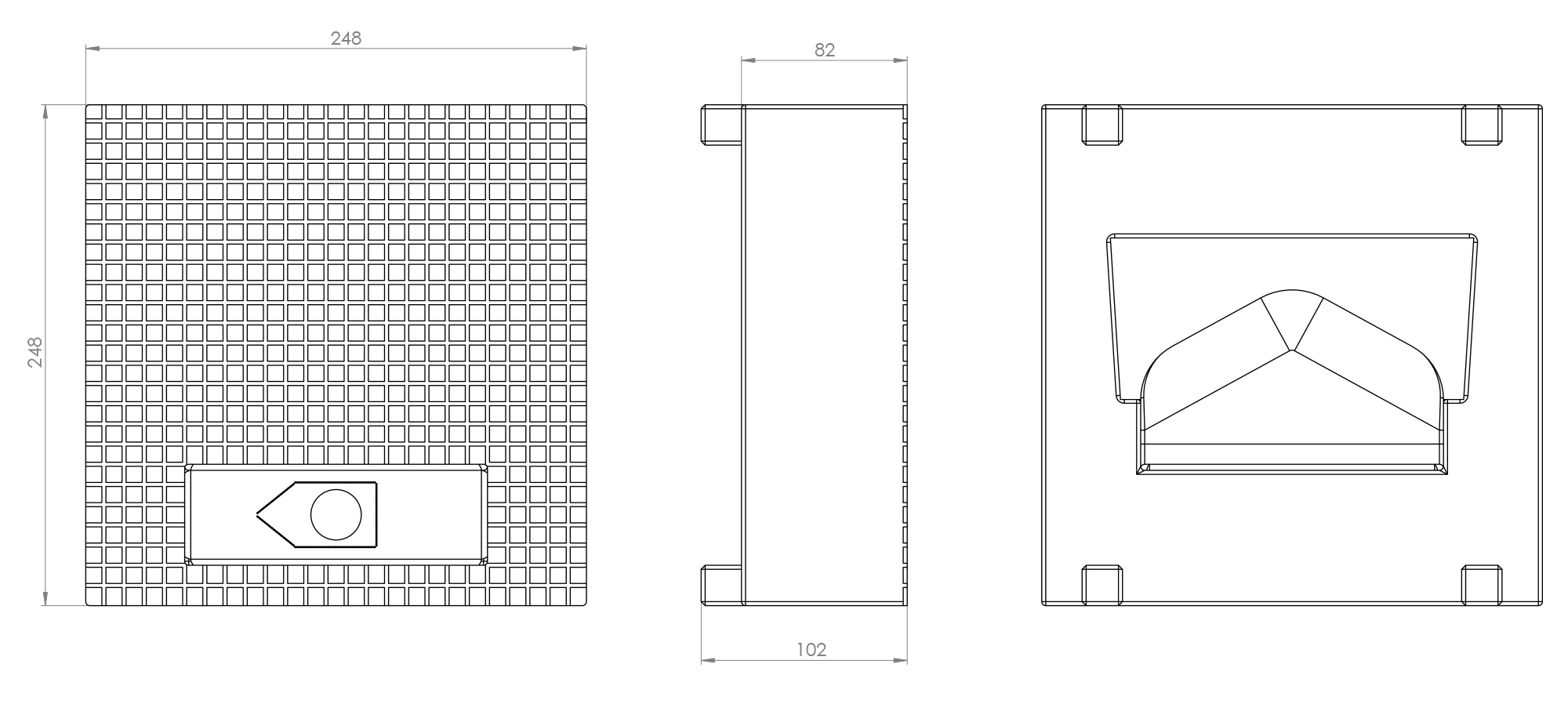

Mauerstein EPP DN 125 Einbaumodul fassadenbündig

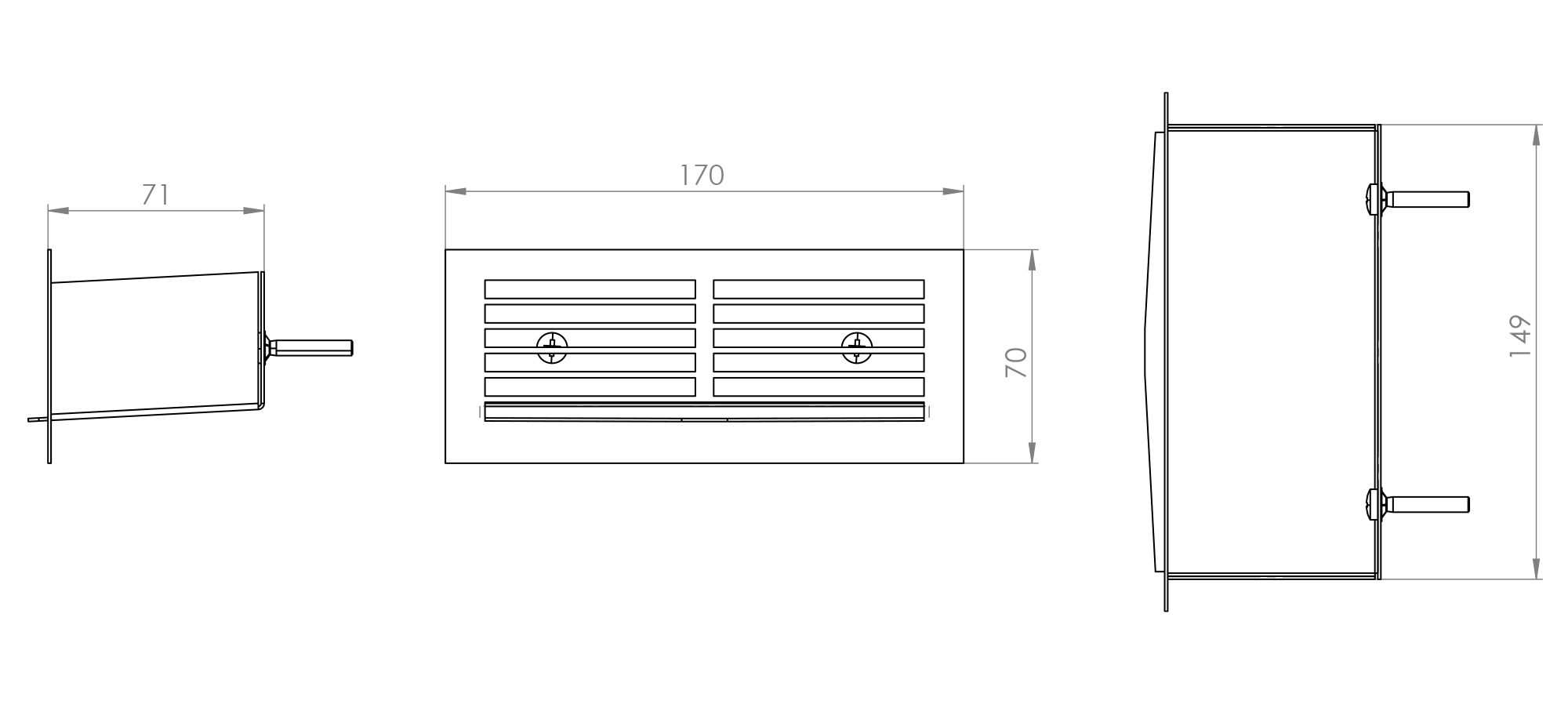

WGF 01 Wetterschutzgitter fassadenbündig
ZUWAH 110
KWK 04 (Ohne Putzschutzabdeckung und Schalldämmeinlagen dargestellt)

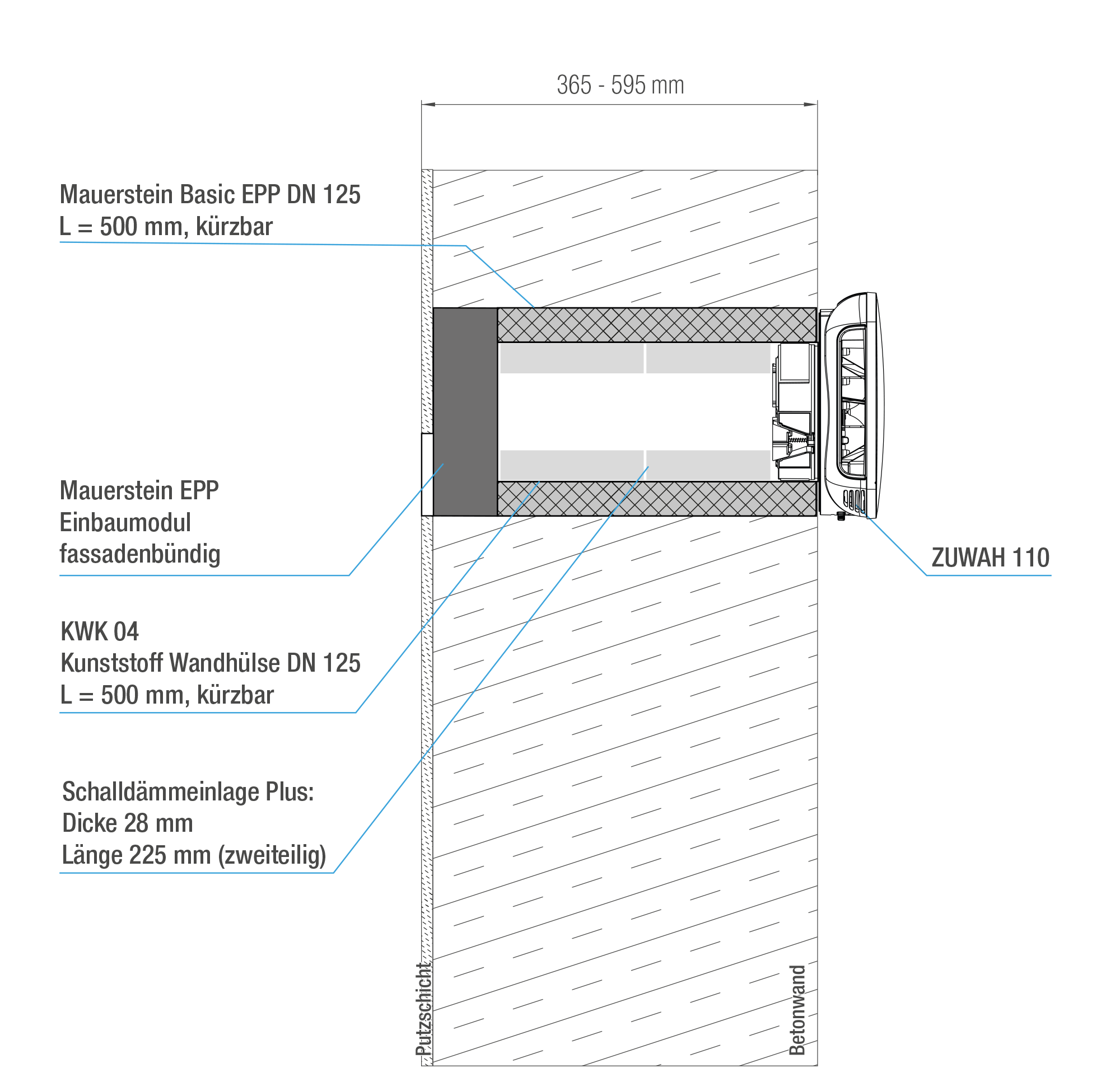

Prinzipzeichnungen
für Änderung auf 3 Öffnungen am ALD
für Änderung auf 1 Öffnung am ALD
Insektenschutzgitter Serie ZUWAH
Luftmengenbegrenzer als Einschub in Wandhülse
für die Serie ZUWAH & KWHRVA 03
Einsatz nur bei ausreichender Länge der Wandhülse möglich
