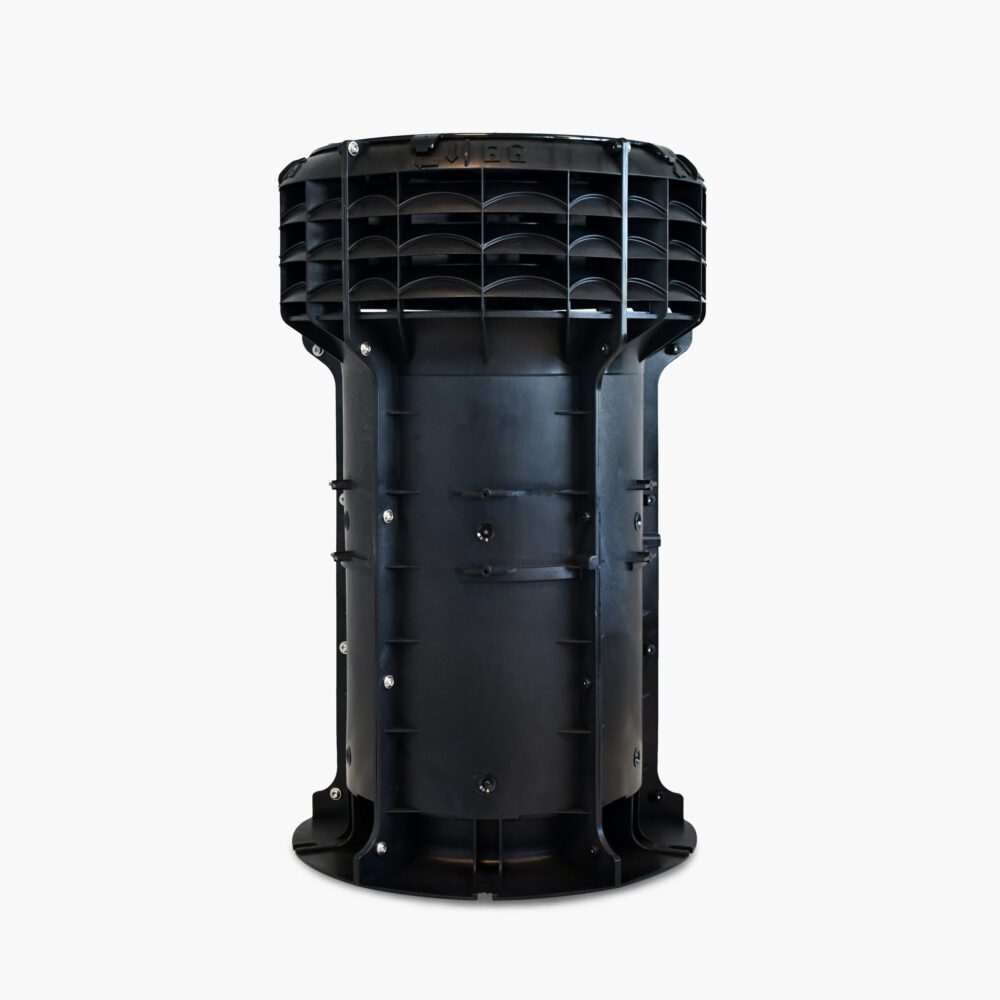

DVND 315 II
- Lüftungsgerät für die Freie Lüftung / die Schacht- und Auftriebslüftung (z.B. Berliner, Kölner Lüftung) mit Bestandsschutz
- Ganzjährige Sicherstellung der freien Schachtlüftung durch temperaturabhängige Grund- und Bedarfsdrehzahl (Sommerdrehzahl)
- Maximaler Volumenstrom: 400 m³/h
- Geräuscharm mit nur nur 32 dB (A) (in 3 Meter Entfernung)
- Niedriger Energieverbrauch mit nur 4 W pro Wohneinheit (Durchschnitt)
- Ein Lüftungsgerät DVND deckt bis zu 7 Stockwerke ab
- Für Gebäude mit bis zu 14 Stockwerken auch paarweise Montage
1. Technische Daten (Betriebspunkt)
| Lufttechnische und akustische Angaben | ||
| Maximale Luftmenge | m3/h | 400 |
| Druckerhöhung Min...Max | Pa | 8 ... 24 |
| Unterdruck @ 400 m3/h | Pa | 17 Pa @ 12V |
| Schalldruckpegel in 3 Meter Entfernung | dB(A) | 32 |
| Schwelle für Bedarfsdrehzahl (Sommerdrehzahl), 12V* | °C | > + 10 |
| Schwelle für Grunddrehzahl, 8 V* | °C | < + 5 |
| * Für den Betrieb des DVND 315 ist die Stromversorgungs- und Regeleinheit (SV-RE DVND 315 II) erforderlich. An eine SV-RE DVND 315 II können bis zu 4 DVND 315 angeschlossen werden. | ||
2. Weitere technische Daten
| Allgemeines | ||
| Einsatzfeld | Belüftung freier Lüftungsschächte mit Bestandsschutz* | |
| Elektrische Angaben | ||
| Spannung | 8 V DC bis 12 V DC | |
| Nennstrom | A | 1,25 |
| Antriebstechnik | EC-Motor | |
| Sonstige Eigenschaften | ||
| Gewicht | kg | 5,5 |
| Farbe | schwarz | |
| Material | PA 6.6 35 % F.V. | |
| Brandverhalten gem. DIN EN 13151 | B-s2-d0 | |
| * Bestandsschutz ist eigenständig bei der unteren Baubehörde zu erfragen. Zu beachten sind außerdem weiterführende landesrechtliche oder regionale Anforderungen bezüglich Brand- und Rauchschutz. Die vorhandenen Schächte müssen für die freie Lüftung vorgesehen und geeignet sein. | ||
3. Maße
4. Einbaubeispiele
| Verwenden Sie einen beliebigen Sockel (bauseitig vorzusehen) zur Aufnahme des Ventilators auf dem Schachtkopf (Abb. 1). Der Sockel ist von qualifiziertem Fachpersonal herzustellen und windlastsicher zu befestigen. Wird kein Sockel von Aereco verwendet, empfiehlt Aereco einen bauseitigen Saugraum unter dem DVND 315 von min. 10-20 cm. Hinweis: Zur Befestigung des DVND 315 empfiehlt Aereco ausdrücklich die Aluminium- Dachklappsockel oder -Dachsockel aus unten genanntem Zubehör. |
| Nehmen Sie den Hybridventilator DVND 315 und das Dichtband aus der Verpackung. Entfernen Sie die Schutzvorrichtung vom Lüfterrad (Abb. 2). |
| Kleben Sie das Dichtband auf die Grundplatte des Hybridventilators. |
| Befestigen Sie den Hybridventilator DVND 315 eigenverantwortlich windlastsicher. |
| Schließen Sie das Stromkabel an die Strom- und Versorgungsregeleinheit SV-RE DVND 315 II (notwendiges Zubehör). Es wird empfohlen, die Verkabelung zu schützen (Gehäuse IP 65 - Abb. 4). |
5. Zubehör
ABBILDUNG
PRODUKTBEZEICHNUNG
PRODUKTBESCHREIBUNG
SV-RE DVND 315 II
Steuer- und Versorgungseinheit für DVND 315. Steuerung von bis zu 4 Lüftungsgeräten
Aluminium-DS für 1 x DVND 315
Dachsockel für 1 DVND 315. Zur Befestigung von einem DVND 315 auf einem vorhandenen Lüftungsschacht mit Bestandsschutz
Aluminium-DS für 2 x DVND 315
Dachsockel für 2 DVND 315. Zur Befestigung von zwei DVND 315 auf einem vorhandenen Lüftungsschacht mit Bestandsschutz
Aluminium-DKS für 1 x DVND 315
Dachklappsockel für 1 DVND 315. Zur Befestigung von einem DVND 315 auf einem vorhandenen freien Lüftungsschacht mit Bestandsschutz.
Aluminium-DKS für 2 x DVND 315
Dachklappsockel für 2 DVND 315. Zur Befestigung von zwei DVND 315 auf einem vorhandenen freien Lüftungsschacht mit Bestandsschutz.
