DVS-A06

Schritt 3/3
DVS-A06
  • Kontsantdruckgeregeltes Lüftungsgerät für die Außenaufstellung
  • Maximaler Volumenstrom zur Auslegung: 300 m³/h
  • Geräuscharm mit nur 44 dB (A) bei 300 m³/h (3 Meter Entfernung) | Schallleistungspegel saugseitig nur 45 dB (A) bei 300 m³/h
  • Niedriger Energieverbrauch mit nur 28 W bei 300 m³/h
  • Öffnung für Kanäle mit max. 216 mm x 216 mm Außenmaß
  • Vorbereitet für den Anschluss eines Wickelfalzrohres von unten (max. DN 200)
  • Werkseitiger Steckverbinder zur Spannungstrennung
  • Bauhöhe: 960 mm
Ausgewählter Betriebspunkt:
Volumenstrom V'm3/h
Druckerhöhung ∆pPa
Drehzahl n1/min
{{warning}}

1. Technische Daten (Betriebspunkt)

Schallleistungspegel Gehäuse
Frequenz
Hz
Lw, A
{{frequency}}

{{caseA}}
{{acousticData.caseASum}}
{{caseUnweighted}}
{{acousticData.caseSum}}
Schalldruckpegel in 3m Entfernung
Frequenz
Hz
Lw, A
{{frequency}}

{{case3mA}}
{{acousticData.case3mASum}}
{{case3m}}
{{acousticData.case3mSum}}
Schallleistungspegel an der Saugseite
Frequenz
Hz
Lw, A
{{frequency}}

{{intakeA}}
{{acousticData.intakeASum}}
{{intake}}
{{acousticData.intakeSum}}
Schallleistungspegel an der Druckseite
Frequenz
Hz
Lw, A
{{frequency}}

{{pressureA}}
{{acousticData.pressureASum}}
{{pressure}}
{{acousticData.pressureSum}}
Energetische Daten
Energieverbrauch: {{P}} W
SFP: {{SFP}} W/(m3/h)
Hinweise zur Angabe: Abweichung der Werte im Betrieb möglich.

2. Weitere technische Daten

Integrierte Druckregelung
Integrierte Druckregelung Werkseitig vorhanden
Einstellbare Druckerhöhung Pa 40 -200*
Elektrische Angaben
Antriebstechnik EC-Technik
Reparaturschalter nein, spannungsfrei über Steckverbbinder
Anschlussspannung 230 V / 50 Hz
Nennstrom max. A 0,75
Schutzart des Motors IP 54
Interner Motorschutz Werkseitig vorhanden
Störmelderelais Werkseitig vorhanden
Eigenschaften
Gewicht gesamt (nur Sockel) kg 28 (19)
Material (Gehäuse) verzinktes Stahlblech
Wärmebrückenfreiheit Sockel mit Mineralwolle gedämmt, S=50 mm, WLG 035
* Technisch mögliche Druckerhöhung ist abhängig der Gesamtanlage / dem Rohrnetz

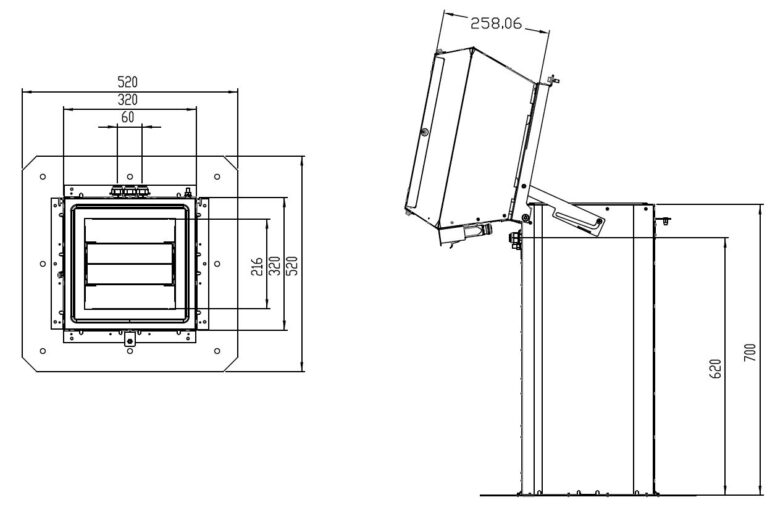

3. Maße



4. Einbaubeispiele



5. Zubehör

ABBILDUNG
PRODUKTBEZEICHNUNG
PRODUKTBESCHREIBUNG
DRSOx-A06/A10
DRSOx-A06/A10

Dachrohrstutzen für den Anschluss von ovalen Wickelfalzrohren (350 mm x 100mm), die in der Dämmebene (Warm- / Umkehr-/ Gründach) zum Lüftungsgerät verlegt werden. Für den Anschluss an das Lüftungsgerät ist zudem der Artikel DRS-A06/A10C DN 200 notwendig.

DRSO-A06/A10: Anschluss eines ovalen Wickelfalzrohres  (350 mm x 100mm)

DRSO2-A06/A10: Anschluss von zwei ovalen Wickelfalzrohren  (350 mm x 100mm)

HRN-A06/A10
HRN-A06/A10

Holzrahmen zur windlastsicheren und thermisch isolierten Befestigung des Lüftungsgeräts auf der Rohdecke, z.B. Warmdach.

ABXDD
ABXDD

Anschlussbox für den technischen Übergang von Ventisafe auf ein ovales Wickelfalrohr (350 mm x 100mm), das in der Dämmebene (Warm- / Umkehr-/ Gründach) zum Lüftungsgerät verlegt werden kann. Max. Luftmenge 500 m³/h.

Anschlussbox gem. der  abZ Nr. Z-41.6-650.

Hinweis: Bitte halten Sie bereits in der Planungsphase (vor Einsatz der ABXDD) mit Aereco Rücksprache.

DCB-A6/A10
DCB-A6/A10

Design Cover Box für eine unauffälligere Erscheinung des Lüftungsgerätes auf dem Dach.

Standardfarbe weiß RAL 9016. Individuelle Farbgebung möglich.

Reduzierung des Schalldruckpegels auf dem Dach bis zu 2,6 dB(A) ist möglich.

RAS-A06/A10
RAS-A06/A10

Rohranschluss-Set bestehend aus Rohranschlussstutzen und elastischem Verbinder zum körperschallfreien Anschluss von Wickelfalzrohren. Folgende Größen sind verfügbar:



RAS-A06/A10 DN 100 für Wickelfalzleitungen DN 100 mm

RAS-A06/A10 DN 125 für Wickelfalzleitungen DN 125 mm

RAS-A06/A10 DN 140 für Wickelfalzleitungen DN 140 mm

RAS-A06/A10 DN 160 für Wickelfalzleitungen DN 160 mm

RAS-A06/A10 DN 180 für Wickelfalzleitungen DN 180 mm

RAS-A06/A10 DN 200 für Wickelfalzleitungen DN 200 mm

DAB-A06/A10
DAB-A06/A10

Ausgleichsblech zur Installation auf Flachdächern mit geringfügiger Neigung. Bleche für folgende Neigungswinkel sind verfügbar:



DAB2-A06/A10 für Dachneigung 2°

DAB3-A06/A10 für Dachneigung 3°

DAB4-A06/A10 für Dachneigung 4°
