- Konstantdruckgeregeltes Lüftungsgerät für die Außenaufstellung
- Maximaler Volumenstrom zur Auslegung: 405 m³/h
- Geräuscharm mit nur 49 dB (A) bei 405 m³/h (3 Meter Entfernung) | Schallleistungspegel saugseitig nur 52dB (A) bei 405 m³/h
- Niedriger Energieverbrauch mit nur 49 W bei 405 m³/h
- Öffnung für Kanäle mit max. 216 mm x 216 mm Außenmaß
- Vorbereitet für den Anschluss eines Wickelfalzrohres von unten (max. DN 200)
- Werkseitiger Reparaturschalter
- Bauhöhe: 960 mm
- NEU: WLAN-Schnittstelle zum Abruf und zur Änderung der Einstellungen
1. Technische Daten (Betriebspunkt)
Hz
Hz
Hz
Hz
SFP: {{SFP}} W/(m3/h)
2. Weitere technische Daten
| Integrierte Druckregelung | ||
| WLAN-Schnittstelle zum Abruf und zur Änderung der Einstellungen | Werkseitig vorhanden | |
| Einstellbare Druckerhöhung | Pa | 15-300* |
| Elektrische Angaben | ||
| Antriebstechnik | EC-Technik | |
| Reparaturschalter | Werkseitig vorhanden | |
| Anschlussspannung | 230 V / 50 Hz | |
| Nennstrom max. | A | 0,75 |
| Schutzart des Motors | IP | 54 |
| Interner Motorschutz | Werkseitig vorhanden | |
| Störmelderelais | Werkseitig vorhanden | |
| Eigenschaften | ||
| Gewicht gesamt (nur Sockel) | kg | 28 (19) |
| Material (Gehäuse) | verzinktes Stahlblech | |
| Wärmebrückenfreiheit | Sockel mit Mineralwolle gedämmt, S=50 mm, WLG 035 | |
| * Technisch mögliche Druckerhöhung ist abhängig der Gesamtanlage / dem Rohrnetz | ||

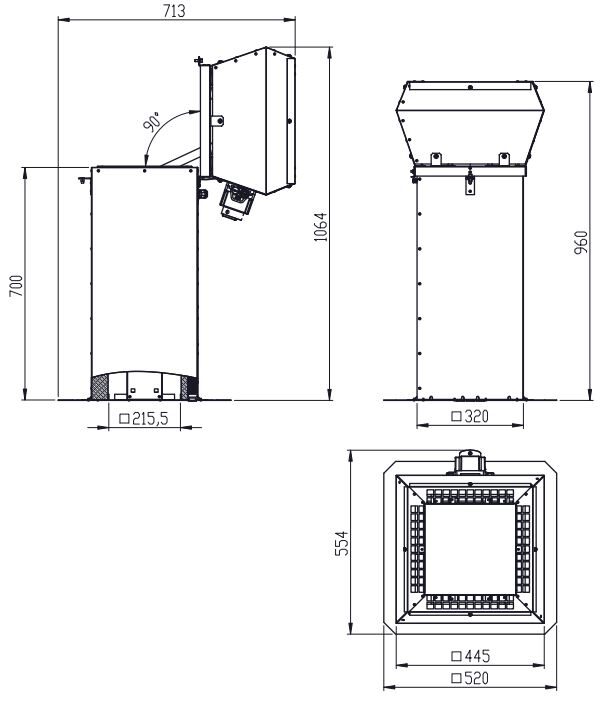

3. Maße
4. Einbaubeispiele
5. Zubehör
Dachrohrstutzen für den Anschluss von ovalen Wickelfalzrohren (350 mm x 100mm), die in der Dämmebene (Warm- / Umkehr-/ Gründach) zum Lüftungsgerät verlegt werden. Für den Anschluss an das Lüftungsgerät ist zudem der Artikel DRS-A06/A10C DN 200 notwendig.
DRSO-A06/A10: Anschluss eines ovalen Wickelfalzrohres (350 mm x 100mm)
DRSO2-A06/A10: Anschluss von zwei ovalen Wickelfalzrohren (350 mm x 100mm)
Holzrahmen zur windlastsicheren und thermisch isolierten Befestigung des Lüftungsgeräts auf der Rohdecke, z.B. Warmdach.
Anschlussbox für den technischen Übergang von Ventisafe auf ein ovales Wickelfalrohr (350 mm x 100mm), das in der Dämmebene (Warm- / Umkehr-/ Gründach) zum Lüftungsgerät verlegt werden kann. Max. Luftmenge 500 m³/h.
Anschlussbox gem. der abZ Nr. Z-41.6-650.
Hinweis: Bitte halten Sie bereits in der Planungsphase (vor Einsatz der ABXDD) mit Aereco Rücksprache.
Design Cover Box für eine unauffälligere Erscheinung des Lüftungsgerätes auf dem Dach.
Standardfarbe weiß RAL 9016. Individuelle Farbgebung möglich.
Reduzierung des Schalldruckpegels auf dem Dach bis zu 2,6 dB(A) ist möglich.
Rohranschluss-Set bestehend aus Rohranschlussstutzen und elastischem Verbinder zum körperschallfreien Anschluss von Wickelfalzrohren. Folgende Größen sind verfügbar:
RAS-A06/A10 DN 100 für Wickelfalzleitungen DN 100 mm
RAS-A06/A10 DN 125 für Wickelfalzleitungen DN 125 mm
RAS-A06/A10 DN 140 für Wickelfalzleitungen DN 140 mm
RAS-A06/A10 DN 160 für Wickelfalzleitungen DN 160 mm
RAS-A06/A10 DN 180 für Wickelfalzleitungen DN 180 mm
RAS-A06/A10 DN 200 für Wickelfalzleitungen DN 200 mm
Ausgleichsblech zur Installation auf Flachdächern mit geringfügiger Neigung. Bleche für folgende Neigungswinkel sind verfügbar:
DAB2-A06/A10 für Dachneigung 2°
DAB3-A06/A10 für Dachneigung 3°
DAB4-A06/A10 für Dachneigung 4°
