DVS-A20.1

Schritt 3/3
DVS-A20.1
  • Konstantdruckgeregeltes Lüftungsgerät für die Außenaufstellung
  • Maximaler Volumenstrom zur Auslegung: 750 m³/h
  • Geräuscharm mit nur 54 dB (A) bei 750 m³/h (3 Meter Entfernung) | Schallleistungspegel saugseitig nur 53 dB (A) bei 750 m³/h
  • Niedriger Energieverbrauch mit nur 87 W bei 750 m³/h
  • Öffnung für Kanäle mit max. 316 mm x 316 mm Außenmaß
  • Vorbereitet für den Anschluss eines Wickelfalzrohres von unten (max. DN 250)
  • Werkseitiger Reparaturschalter
  • Bauhöhe: 1.013 mm
  • NEU: WLAN-Schnittstelle zum Abruf und zur Änderung der Einstellungen
Ausgewählter Betriebspunkt:
Volumenstrom V'm3/h
Druckerhöhung ∆pPa
Drehzahl n1/min
{{warning}}

1. Technische Daten (Betriebspunkt)

Schallleistungspegel Gehäuse
Frequenz
Hz
Lw, A
{{frequency}}

{{caseA}}
{{acousticData.caseASum}}
{{caseUnweighted}}
{{acousticData.caseSum}}
Schalldruckpegel in 3m Entfernung
Frequenz
Hz
Lw, A
{{frequency}}

{{case3mA}}
{{acousticData.case3mASum}}
{{case3m}}
{{acousticData.case3mSum}}
Schallleistungspegel an der Saugseite
Frequenz
Hz
Lw, A
{{frequency}}

{{intakeA}}
{{acousticData.intakeASum}}
{{intake}}
{{acousticData.intakeSum}}
Schallleistungspegel an der Druckseite
Frequenz
Hz
Lw, A
{{frequency}}

{{pressureA}}
{{acousticData.pressureASum}}
{{pressure}}
{{acousticData.pressureSum}}
Energetische Daten
Energieverbrauch: {{P}} W
SFP: {{SFP}} W/(m3/h)
Hinweise zur Angabe: Abweichung der Werte im Betrieb möglich.

2. Weitere technische Daten

Integrierte Druckregelung
WLAN-Schnittstelle zum Abruf und zur Änderung der Einstellungen Werkseitig vorhanden
Einstellbare Druckerhöhung Pa 15-300*
Elektrische Angaben
Antriebstechnik EC-Technik
Reparaturschalter Werkseitig vorhanden
Anschlussspannung 230 V / 50 Hz
Nennstrom max. A 1,40
Schutzart des Motors IP 54
Interner Motorschutz Werkseitig vorhanden
Störmelderelais Werkseitig vorhanden
Eigenschaften
Gewicht gesamt (nur Sockel) kg 40 (28)
Material (Gehäuse) verzinktes Stahlblech
Wärmebrückenfreiheit Sockel mit Mineralwolle gedämmt, S=50 mm, WLG 035
* Technisch mögliche Druckerhöhung ist abhängig der Gesamtanlage / dem Rohrnetz

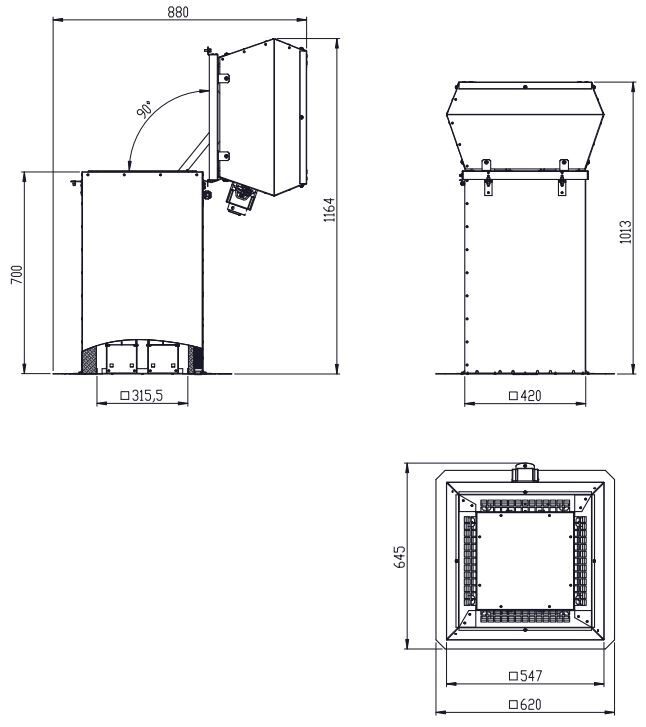

3. Maße



4. Einbaubeispiele



5. Zubehör

ABBILDUNG
PRODUKTBEZEICHNUNG
PRODUKTBESCHREIBUNG
DRSOx-A20
DRSOx-A20

Dachrohrstutzen für den Anschluss von ovalen Wickelfalzrohren (350 mm x 100mm), die in der Dämmebene (Warm- / Umkehr-/ Gründach) zum Lüftungsgerät verlegt werden. Für den Anschluss an das Lüftungsgerät ist zudem der Artikel DRS-A20C DN 250 notwendig.

DRSO2-A20: Anschluss von zwei ovalen Wickelfalzrohren  (350 mm x 100mm). Anschluss flexibel zwischen gegenüberliegend oder 90° umbaubar.

DRSO3-A20: Anschluss von drei ovalen Wickelfalzrohren  (350 mm x 100mm)

DRSO4-A20: Anschluss von vier ovalen Wickelfalzrohren  (350 mm x 100mm)

HRN-A20
HRN-A20

Holzrahmen zur windlastsicheren und thermisch isolierten Befestigung des Lüftungsgeräts auf der Rohdecke, z.B. Warmdach.

ABXDD
ABXDD

Anschlussbox für den technischen Übergang von Ventisafe auf ein ovales Wickelfalrohr (350 mm x 100mm), das in der Dämmebene (Warm- / Umkehr-/ Gründach) zum Lüftungsgerät verlegt werden kann. Max. Luftmenge 500 m³/h.

Anschlussbox gem. der  abZ Nr. Z-41.6-650.

Hinweis: Bitte halten Sie bereits in der Planungsphase (vor Einsatz der ABXDD) mit Aereco Rücksprache.

DAB-A20
DAB-A20

Ausgleichsblech zur Installation auf Flachdächern mit geringfügiger Neigung. Bleche für folgende Neigungswinkel sind verfügbar:



DAB2-A20 für Dachneigung 2°

DAB3-A20 für Dachneigung 3°

DAB4-A20 für Dachneigung 4°

RAS-A20
RAS-A20

Rohranschluss-Set bestehend aus Rohranschlussstutzen und elastischem Verbinder zum körperschallfreien Anschluss von Wickelfalzrohren. Folgende Größen sind verfügbar:



RAS-A20 DN 160 für Wickelfalzleitungen DN 160 mm

RAS-A20 DN 180 für Wickelfalzleitungen DN 180 mm

RAS-A20 DN 200 für Wickelfalzleitungen DN 200 mm

RAS-A20 DN 250 für Wickelfalzleitungen DN 250 mm

DCB-A20
DCB-A20

Design Cover Box für eine unauffälligere Erscheinung des Lüftungsgerätes auf dem Dach.

Standardfarbe weiß RAL 9016. Individuelle Farbgebung möglich.

Reduzierung des Schalldruckpegels auf dem Dach bis zu 2,9 dB(A) ist möglich.
