DVS-A30.1

Schritt 3/3
DVS-A30.1
  • Konstantdruckgeregeltes Lüftungsgerät für die Außenaufstellung
  • Maximaler Volumenstrom zur Auslegung: 1.050 m³/h
  • Geräuscharm mit nur 44 dB (A) bei 1.050 m³/h (3 Meter Entfernung) | Schallleistungspegel saugseitig nur 50 dB (A) bei 1.050 m³/h
  • Niedriger Energieverbrauch mit nur 102 W bei 1.050 m³/h
  • Öffnung für Kanäle mit max. 476 mm x 476 mm Außenmaß
  • Vorbereitet für den Anschluss eines Wickelfalzrohres von unten (DN 355)
  • Werkseitiger Reparaturschalter
  • Bauhöhe: 1.066 mm
  • NEU: WLAN-Schnittstelle zum Abruf und zur Änderung der Einstellungen
Ausgewählter Betriebspunkt:
Volumenstrom V'm3/h
Druckerhöhung ∆pPa
Drehzahl n1/min
{{warning}}

1. Technische Daten (Betriebspunkt)

Schallleistungspegel Gehäuse
Frequenz
Hz
Lw, A
{{frequency}}

{{caseA}}
{{acousticData.caseASum}}
{{caseUnweighted}}
{{acousticData.caseSum}}
Schalldruckpegel in 3m Entfernung
Frequenz
Hz
Lw, A
{{frequency}}

{{case3mA}}
{{acousticData.case3mASum}}
{{case3m}}
{{acousticData.case3mSum}}
Schallleistungspegel an der Saugseite
Frequenz
Hz
Lw, A
{{frequency}}

{{intakeA}}
{{acousticData.intakeASum}}
{{intake}}
{{acousticData.intakeSum}}
Schallleistungspegel an der Druckseite
Frequenz
Hz
Lw, A
{{frequency}}

{{pressureA}}
{{acousticData.pressureASum}}
{{pressure}}
{{acousticData.pressureSum}}
Energetische Daten
Energieverbrauch: {{P}} W
SFP: {{SFP}} W/(m3/h)
Hinweise zur Angabe: Abweichung der Werte im Betrieb möglich.

2. Weitere technische Daten

Integrierte Druckregelung
WLAN-Schnittstelle zum Abruf und zur Änderung der Einstellungen Werkseitig vorhanden
Einstellbare Druckerhöhung Pa 5 -300*
Elektrische Angaben
Antriebstechnik EC-Technik
Reparaturschalter Werkseitig vorhanden
Anschlussspannung 230 V / 50 Hz
Nennstrom max. A 1,23
Schutzart des Motors IP 54
Interner Motorschutz Werkseitig vorhanden
Störmelderelais Werkseitig vorhanden
Eigenschaften
Gewicht gesamt (nur Sockel) kg 62 (41)
Material (Gehäuse) verzinktes Stahlblech
Wärmebrückenfreiheit Sockel mit Mineralwolle gedämmt, S=50 mm, WLG 035
* Technisch mögliche Druckerhöhung ist abhängig der Gesamtanlage / dem Rohrnetz

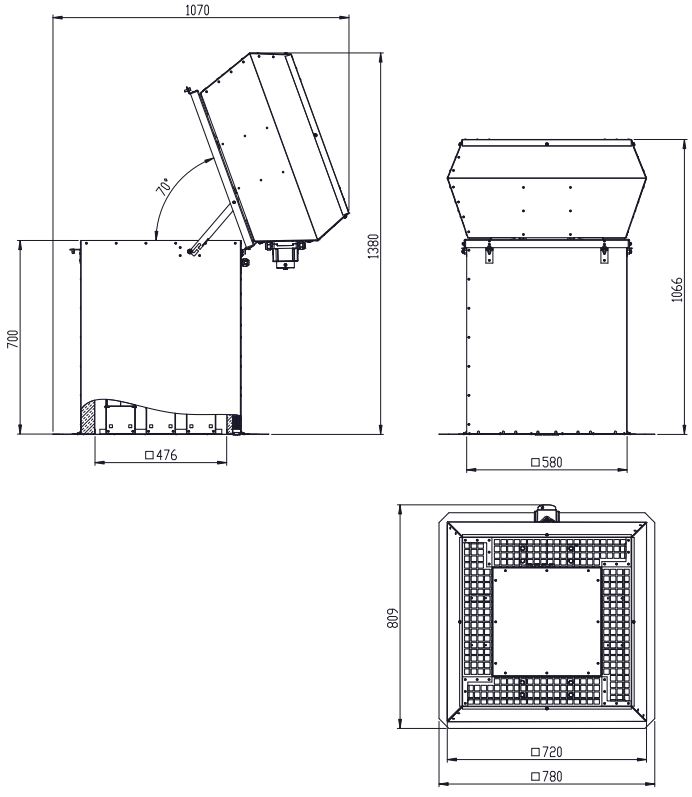

3. Maße



4. Einbaubeispiele



5. Zubehör

ABBILDUNG
PRODUKTBEZEICHNUNG
PRODUKTBESCHREIBUNG
DRSOx-A30/A40
DRSOx-A30/A40

Dachrohrstutzen für den Anschluss von ovalen Wickelfalzrohren (350 mm x 100mm), die in der Dämmebene (Warm- / Umkehr-/ Gründach) zum Lüftungsgerät verlegt werden. Für den Anschluss an das Lüftungsgerät ist zudem der Artikel DRS-A30/A40C DN 400 notwendig.

DRSO2-A30/A40: Anschluss von zwei ovalen Wickelfalzrohren  (350 mm x 100mm). Anschluss flexibel zwischen gegenüberliegend oder 90° umbaubar.

DRSO3-A30/A40: Anschluss von drei ovalen Wickelfalzrohren  (350 mm x 100mm)

DRSO4-A30/A40: Anschluss von vier ovalen Wickelfalzrohren  (350 mm x 100mm)

HRN-A30/A40
HRN-A30/A40

Holzrahmen zur windlastsicheren und thermisch isolierten Befestigung des Lüftungsgeräts auf der Rohdecke, z.B. Warmdach.

ABXDD
ABXDD

Anschlussbox für den technischen Übergang von Ventisafe auf ein ovales Wickelfalrohr (350 mm x 100mm), das in der Dämmebene (Warm- / Umkehr-/ Gründach) zum Lüftungsgerät verlegt werden kann. Max. Luftmenge 500 m³/h.

Anschlussbox gem. der  abZ Nr. Z-41.6-650.

Hinweis: Bitte halten Sie bereits in der Planungsphase (vor Einsatz der ABXDD) mit Aereco Rücksprache.

DAB-A30/A40
DAB-A30/A40

Ausgleichsblech zur Installation auf Flachdächern mit geringfügiger Neigung. Bleche für folgende Neigungswinkel sind verfügbar:



DAB2-A30/A40 für Dachneigung 2°

DAB3-A30/A40 für Dachneigung 3°

DAB4-A30/A40 für Dachneigung 4°

RAS-A30
RAS-A30

Rohranschluss-Set bestehend aus Rohranschlussstutzen und elastischem Verbinder zum körperschallfreien Anschluss von Wickelfalzrohren.

Für Wickelfalzleitungen DN 355 mm.



DCB-A30/A40
DCB-A30/A40

Design Cover Box für eine unauffälligere Erscheinung des Lüftungsgerätes auf dem Dach.

Standardfarbe weiß RAL 9016. Individuelle Farbgebung möglich.
