- Konstantdruckgeregeltes Lüftungsgerät für die Außenaufstellung
- Maximaler Volumenstrom zur Auslegung: 1.838 m³/h
- Geräuscharm mit nur 55 dB (A) bei 1.838 m³/h (3 Meter Entfernung) | Schallleistungspegel saugseitig nur 59 dB (A) bei 1.838 m³/h
- Niedriger Energieverbrauch mit nur 216 W bei 1.838 m³/h
- Öffnung für Kanäle mit max. 476 mm x 476 mm Außenmaß
- Vorbereitet für den Anschluss eines Wickelfalzrohres von unten (DN 400)
- Werkseitiger Reparaturschalter
- Bauhöhe: 1.066 mm
- NEU: WLAN-Schnittstelle zum Abruf und zur Änderung der Einstellungen
1. Technische Daten (Betriebspunkt)
Hz
Hz
Hz
Hz
SFP: {{SFP}} W/(m3/h)
2. Weitere technische Daten
| Integrierte Druckregelung | ||
| WLAN-Schnittstelle zum Abruf und zur Änderung der Einstellungen | Werkseitig vorhanden | |
| Einstellbare Druckerhöhung | Pa | 15 -300* |
| Elektrische Angaben | ||
| Antriebstechnik | EC-Technik | |
| Reparaturschalter | Werkseitig vorhanden | |
| Anschlussspannung | 230 V / 50 Hz | |
| Nennstrom max. | A | 2,00 |
| Schutzart des Motors | IP | 54 |
| Interner Motorschutz | Werkseitig vorhanden | |
| Störmelderelais | Werkseitig vorhanden | |
| Eigenschaften | ||
| Gewicht gesamt (nur Sockel) | kg | 65 (41) |
| Material (Gehäuse) | verzinktes Stahlblech | |
| Wärmebrückenfreiheit | Sockel mit Mineralwolle gedämmt, S=50 mm, WLG 035 | |
| * Technisch mögliche Druckerhöhung ist abhängig der Gesamtanlage / dem Rohrnetz | ||

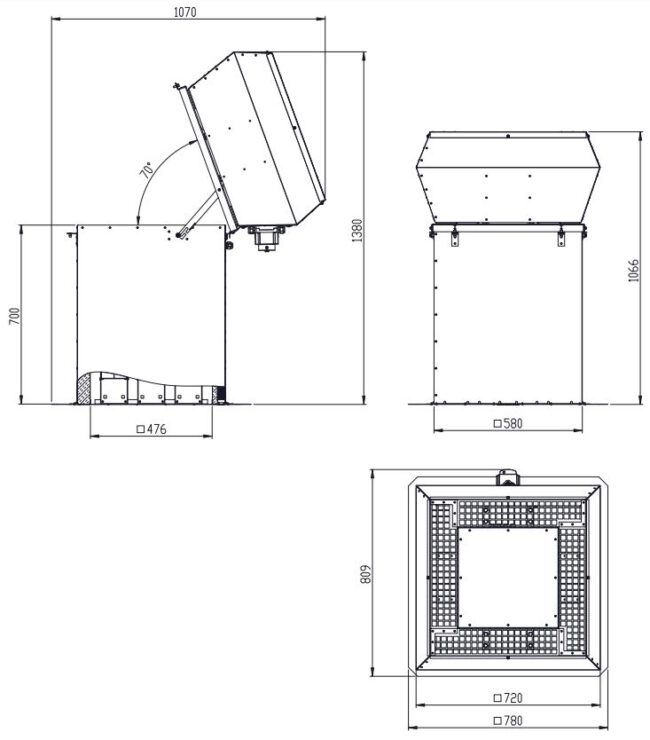

3. Maße
4. Einbaubeispiele
5. Zubehör
Anschlussbox für den technischen Übergang von rundem Wickelfalzrohr auf ein ovales Rohr (350 mm x 100mm), das in der Dämmebene (Warm- / Umkehr-/ Gründach) zum Lüftungsgerät verlegt werden kann. Max. Luftmenge 500 m³/h.
Versionen mit Rohranschluss DN 100 bis DN 160 verfügbar:
ABXDD.350.100.100.TSB, ABXDD.350.100.125.TSB, ABXDD.350.100.140.TSB, ABXDD.350.100.160.TSB
Hinweis: Bitte halten Sie bereits in der Planungsphase (vor Einsatz der ABXDD) mit Aereco Rücksprache.
Dachrohrstutzen für den Anschluss von ovalen Wickelfalzrohren (350 mm x 100mm), die in der Dämmebene (Warm- / Umkehr-/ Gründach) zum Lüftungsgerät verlegt werden. Für den Anschluss an das Lüftungsgerät ist zudem der Artikel DRS-A30/A40C DN 400 notwendig.
DRSO2-A30/A40: Anschluss von zwei ovalen Wickelfalzrohren (350 mm x 100mm). Anschluss flexibel zwischen gegenüberliegend oder 90° umbaubar.
DRSO3-A30/A40: Anschluss von drei ovalen Wickelfalzrohren (350 mm x 100mm)
DRSO4-A30/A40: Anschluss von vier ovalen Wickelfalzrohren (350 mm x 100mm)
Holzrahmen zur windlastsicheren und thermisch isolierten Befestigung des Lüftungsgeräts auf der Rohdecke, z.B. Warmdach.
Anschlussbox für den technischen Übergang von Ventisafe auf ein ovales Wickelfalrohr (350 mm x 100mm), das in der Dämmebene (Warm- / Umkehr-/ Gründach) zum Lüftungsgerät verlegt werden kann. Max. Luftmenge 500 m³/h.
Anschlussbox gem. der abZ Nr. Z-41.6-650.
Hinweis: Bitte halten Sie bereits in der Planungsphase (vor Einsatz der ABXDD) mit Aereco Rücksprache.
Ausgleichsblech zur Installation auf Flachdächern mit geringfügiger Neigung. Bleche für folgende Neigungswinkel sind verfügbar:
DAB2-A30/A40 für Dachneigung 2°
DAB3-A30/A40 für Dachneigung 3°
DAB4-A30/A40 für Dachneigung 4°
Rohranschluss-Set bestehend aus Rohranschlussstutzen und elastischem Verbinder zum körperschallfreien Anschluss von Wickelfalzrohren.
Für Wickelfalzleitungen DN 400 mm.
Design Cover Box für eine unauffälligere Erscheinung des Lüftungsgerätes auf dem Dach.
Standardfarbe weiß RAL 9016. Individuelle Farbgebung möglich.
