ZFH 5-35
Feuchtegeführter ALD für das Fenster
![ZFH 5-35 ZFH 5-35](https://www.aereco-finder.de/wp-content/uploads/2023/09/ZFH5-35_Produktseite_Produkt_20230602-1.webp)
![ZFH 5-35 ZFH 5-35](https://www.aereco-finder.de/wp-content/uploads/2023/09/ZFH5-35_Produktseite_Rendering-Einbausituation_1_20230530.webp)
Für alle Rahmenmaterialien
Effizienter Schutz gegen Lärm
Einfache Montage
Große Auswahl an Wetterschutzhauben
Lackierung der Frontblende möglich
![WHI 05 WHI 05](https://www.aereco-finder.de/wp-content/uploads/2023/09/WHI05_Produktseite_Produkt_20230530.webp)
Wetterschutzhaube mit Insektengitter
passend für Fenster-ALD
Farbe: weiß o. anthrazit
![WHAI 02 WHAI 02](https://www.aereco-finder.de/wp-content/uploads/2023/09/WHAI02_Produktseite_Produkt_20230901.webp)
Akustische Wetterschutzhaube mit Insektengitter
passend für Fenster-ALD
Farbe: weiß / Material: Kunststoff
Volumenstrom in m³/h bei | ZFH 5-35 |
20 Pa | 5,4 ... 45,1 |
10 Pa | 3,0 ... 32,1 |
8 Pa | 2,4 ... 28,8 |
7 Pa | 2,2 ... 27,0 |
6 Pa | 1,9 ... 25,0 |
5 Pa | 1,6 ... 22,9 |
4 Pa | 1,3 ... 20,5 |
3 Pa | 1,0 ... 17,3 |
2 Pa | 0,7 ... 14,6 |
Luftmengen bei Veränderung des Fräsmaßes bei optionaler Flügelmontage
Bei Veränderung der Fräsmaße (z.B. Flügelmontage, Fräsmaß 8 statt 12 mm Höhe) verändern sich die resultierenden Luftvolumenströme. Nachfolgende Tabellen zeigen den resultierenden maximalen Luftvolumenstrom bei 2, 4, 8 und 10 Pa Differenzdruck.
Max. Volumenstrom in m³/h bei: | ZFH 5-35 | ||||
Fräsmaß / Spaltmaß | |||||
8 mm | 9 mm | 10 mm | 11 mm | 12 mm | |
10 Pa | 21,4 | 24,1 | 26,8 | 29,4 | 32,1 |
8 Pa | 19,2 | 21,6 | 24 | 26,4 | 28,8 |
4 Pa | 13,7 | 15,4 | 17,1 | 18,8 | 20,5 |
2 Pa | 9,7 | 11 | 12,2 | 13,4 | 14,6 |
Nach DIN 1946-6 wird als qv, ALD der max. hygrometrische Volumenstrom für die Berechnung angesetzt. Die Werte bei 10 und 20 Pa haben lediglich Orientierungscharakter. Differenzdrücke zur Auslegung der ALD nach DIN 1946-6:2019-12: Freie Lüftung nach Formel 24 oder Tabelle 13 / Ventilatorgestützte Lüftung nach Tabelle 19 dieser Norm.
ZFH 5-35 | ||
Normschallpegeldifferenz Dn, e, w / Betriebszustand | ||
Dn,e,w (C; Ctr) / ALD geschlossen (Grundlüftung), mit WHI 05 | dB | 40 (0; 0) |
Dn,e,w (C; Ctr) / ALD geöffnet, mit WHI 05 | dB | 36 (0; -1) |
Dn,e,w (C; Ctr) / ALD geschlossen (Grundlüftung), mit WHAI 02 | dB | 44 (-1; -1) |
Dn,e,w (C; Ctr) / ALD geöffnet, mit WHAI 02 | dB | 40 (-1; -2) |
Prüfberichtsnummer (ift Rosenheim - auf Anfrage) | 16443572/2 - 16443572/3 |
ZFH 5-35 | ||
Artikelnummer | 100034 | |
Lufttechnische Angaben | ||
Feuchtegeführt (30 Jahre Garantie auf die Feuchteregelung) | ● | |
Öffnungs- und Verschlusshebel | - | |
Mit akustischer Grundplatte SK 03 | ○ | |
Mit akustischer Grundplatte SK 04 | ○ | |
Bezugsfläche | m² | 0,004 |
Temperaturkoeffizient | 0,31 | |
Eigenschaften | ||
Gewicht | g | 233 |
Farbe: weiß (ähnlich RAL 9003) | ● | |
Frontblende gegen Aufpreis in allen RAL-Farben lackiert erhältlich | ○ | |
Material | PS, ABS | |
Montage | ||
Fräsung | mm | 2 x 172 x 12 |
Fräsung mit LK 35 | mm | 359 x 16 |
Lochabstand | mm | 372 (2 x 186) |
Senkkopfschrauben | mm | 4,5 x 25 |
Montage am Fensterblendrahmen / Fensterflügel | ● / ○ |
● standard / ○ optional

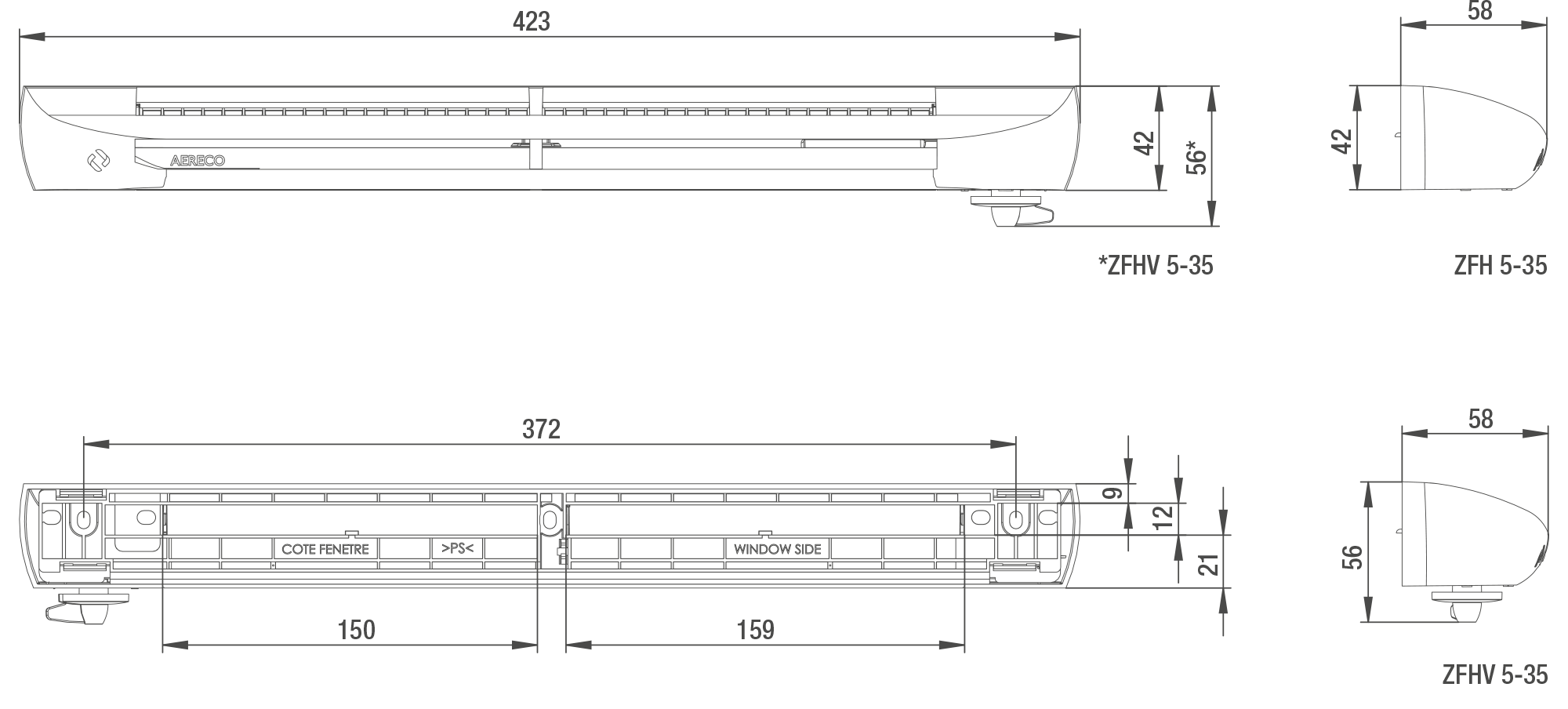

Zeichnungen
Prinzipzeichnungen
Hinweis: Bei den Zeichnungen handelt es sich um Prinzipzeichnungen in denen exemplarisch ein Produkt der Fenster ALD dargestellt ist. Die Montageart kann auf alle weiteren Fenster ALD übertragen und angewendet werden.
![WHI 06 WHI 06](https://www.aereco-finder.de/wp-content/uploads/2023/09/WHI06_Produktseite_Produkt_20230901.webp)
Flache Wetterschutzhaube mit Insektengitter
passend für Fenster-ALD
Farbe: weiß
![WHI 07 LMB WHI 07 LMB](https://www.aereco-finder.de/wp-content/uploads/2023/09/WHI07LMB_Produktseite_Produkt_20230901.webp)
Wetterschutzhaube mit Insektengitter und Luftmengenbegrenzung
passend für Fenster-ALD
Farbe: weiß
![LG 02 LG 02](https://www.aereco-finder.de/wp-content/uploads/2023/09/LG02_Produktseite_Produkt_20230901.webp)
Lüftungsgitter extra flach
passend für Fenster-ALD
Farbe: weiß / Material: Kunststoff
![LG 03 LG 03](https://www.aereco-finder.de/wp-content/uploads/2023/09/LG03_Produktseite_Produkt_20230901.webp)
Lüftungsgitter extra flach
passend für Fenster-ALD
Material: Aluminium
![LG 04 LG 04](https://www.aereco-finder.de/wp-content/uploads/2023/09/LG04_Produktseite_Produkt_20230901.webp)
Lüftungsgitter extra flach
passend für Fenster-ALD
Material: Stahlblech pulverbeschichtet
![WHAI 03 WHAI 03](https://www.aereco-finder.de/wp-content/uploads/2023/09/WHAI03_Produktseite_Produkt_20230901.webp)
Akustische Wetterschutzhaube mit Insektengitter
passend für Fenster-ALD
Farbe: weiß / Material: Kunststoff
![LK 35 LK 35](https://www.aereco-finder.de/wp-content/uploads/2023/09/LK35_Produktseite_Produkt_20230901.webp)
Teleskopluftkanal für Fensterhohlprofil
Profiltiefen: 50 bis 76 mm
für ZFH... 5-35
![LKS 35 LKS 35](https://www.aereco-finder.de/wp-content/uploads/2023/09/LK35_Produktseite_Produkt_20230901.webp)
Teleskopluftkanalset für Fensterhohlprofil
Profiltiefen: 77 bis 80 mm
für ZFH... 5-35
![LKV LKV](https://www.aereco-finder.de/wp-content/uploads/2023/09/LKV_Produktseite_Produkt_20230901.webp)
Verlängerung für Teleskopluftkanal
Profiltiefen: 81 bis 130 mm
passend für alle Luftkanäle
![SK 03 SK 03](https://www.aereco-finder.de/wp-content/uploads/2023/09/SK03_Produktseite_Produkt_20230901.webp)
Akustische Grundplatte
passend für ZFH und ZFHV 5-35
Ersatzteil für Standardgrundplatte
![SK 04 SK 04](https://www.aereco-finder.de/wp-content/uploads/2023/09/SK04_Produktseite_Produkt_20230901.webp)
Erhöhte akustische Grundplatte
passend für ZFH und ZFHV 5-35
Ersatzteil für Standardgrundplatte
Volumenstrom in m³/h bei | ZFH 5-35 |
20 Pa | 5,4 ... 45,1 |
10 Pa | 3,0 ... 32,1 |
8 Pa | 2,4 ... 28,8 |
7 Pa | 2,2 ... 27,0 |
6 Pa | 1,9 ... 25,0 |
5 Pa | 1,6 ... 22,9 |
4 Pa | 1,3 ... 20,5 |
3 Pa | 1,0 ... 17,3 |
2 Pa | 0,7 ... 14,6 |
Luftmengen bei Veränderung des Fräsmaßes bei optionaler Flügelmontage
Bei Veränderung der Fräsmaße (z.B. Flügelmontage, Fräsmaß 8 statt 12 mm Höhe) verändern sich die resultierenden Luftvolumenströme. Nachfolgende Tabellen zeigen den resultierenden maximalen Luftvolumenstrom bei 2, 4, 8 und 10 Pa Differenzdruck.
Max. Volumenstrom in m³/h bei: | ZFH 5-35 | ||||
Fräsmaß / Spaltmaß | |||||
8 mm | 9 mm | 10 mm | 11 mm | 12 mm | |
10 Pa | 21,4 | 24,1 | 26,8 | 29,4 | 32,1 |
8 Pa | 19,2 | 21,6 | 24 | 26,4 | 28,8 |
4 Pa | 13,7 | 15,4 | 17,1 | 18,8 | 20,5 |
2 Pa | 9,7 | 11 | 12,2 | 13,4 | 14,6 |
Nach DIN 1946-6 wird als qv, ALD der max. hygrometrische Volumenstrom für die Berechnung angesetzt. Die Werte bei 10 und 20 Pa haben lediglich Orientierungscharakter. Differenzdrücke zur Auslegung der ALD nach DIN 1946-6:2019-12: Freie Lüftung nach Formel 24 oder Tabelle 13 / Ventilatorgestützte Lüftung nach Tabelle 19 dieser Norm.
ZFH 5-35 | ||
Normschallpegeldifferenz Dn, e, w / Betriebszustand | ||
Dn,e,w (C; Ctr) / ALD geschlossen (Grundlüftung), mit WHI 05 | dB | 40 (0; 0) |
Dn,e,w (C; Ctr) / ALD geöffnet, mit WHI 05 | dB | 36 (0; -1) |
Dn,e,w (C; Ctr) / ALD geschlossen (Grundlüftung), mit WHAI 02 | dB | 44 (-1; -1) |
Dn,e,w (C; Ctr) / ALD geöffnet, mit WHAI 02 | dB | 40 (-1; -2) |
Prüfberichtsnummer (ift Rosenheim - auf Anfrage) | 16443572/2 - 16443572/3 |
ZFH 5-35 | ||
Artikelnummer | 100034 | |
Lufttechnische Angaben | ||
Feuchtegeführt (30 Jahre Garantie auf die Feuchteregelung) | ● | |
Öffnungs- und Verschlusshebel | - | |
Mit akustischer Grundplatte SK 03 | ○ | |
Mit akustischer Grundplatte SK 04 | ○ | |
Bezugsfläche | m² | 0,004 |
Temperaturkoeffizient | 0,31 | |
Eigenschaften | ||
Gewicht | g | 233 |
Farbe: weiß (ähnlich RAL 9003) | ● | |
Frontblende gegen Aufpreis in allen RAL-Farben lackiert erhältlich | ○ | |
Material | PS, ABS | |
Montage | ||
Fräsung | mm | 2 x 172 x 12 |
Fräsung mit LK 35 | mm | 359 x 16 |
Lochabstand | mm | 372 (2 x 186) |
Senkkopfschrauben | mm | 4,5 x 25 |
Montage am Fensterblendrahmen / Fensterflügel | ● / ○ |
● standard / ○ optional
Zeichnungen
Prinzipzeichnungen
Hinweis: Bei den Zeichnungen handelt es sich um Prinzipzeichnungen in denen exemplarisch ein Produkt der Fenster ALD dargestellt ist. Die Montageart kann auf alle weiteren Fenster ALD übertragen und angewendet werden.
![WHI 06 WHI 06](https://www.aereco-finder.de/wp-content/uploads/2023/09/WHI06_Produktseite_Produkt_20230901.webp)
Flache Wetterschutzhaube mit Insektengitter
passend für Fenster-ALD
Farbe: weiß
![WHI 07 LMB WHI 07 LMB](https://www.aereco-finder.de/wp-content/uploads/2023/09/WHI07LMB_Produktseite_Produkt_20230901.webp)
Wetterschutzhaube mit Insektengitter und Luftmengenbegrenzung
passend für Fenster-ALD
Farbe: weiß
![LG 02 LG 02](https://www.aereco-finder.de/wp-content/uploads/2023/09/LG02_Produktseite_Produkt_20230901.webp)
Lüftungsgitter extra flach
passend für Fenster-ALD
Farbe: weiß / Material: Kunststoff
![LG 03 LG 03](https://www.aereco-finder.de/wp-content/uploads/2023/09/LG03_Produktseite_Produkt_20230901.webp)
Lüftungsgitter extra flach
passend für Fenster-ALD
Material: Aluminium
![LG 04 LG 04](https://www.aereco-finder.de/wp-content/uploads/2023/09/LG04_Produktseite_Produkt_20230901.webp)
Lüftungsgitter extra flach
passend für Fenster-ALD
Material: Stahlblech pulverbeschichtet
![WHAI 03 WHAI 03](https://www.aereco-finder.de/wp-content/uploads/2023/09/WHAI03_Produktseite_Produkt_20230901.webp)
Akustische Wetterschutzhaube mit Insektengitter
passend für Fenster-ALD
Farbe: weiß / Material: Kunststoff
![LK 35 LK 35](https://www.aereco-finder.de/wp-content/uploads/2023/09/LK35_Produktseite_Produkt_20230901.webp)
Teleskopluftkanal für Fensterhohlprofil
Profiltiefen: 50 bis 76 mm
für ZFH... 5-35
![LKS 35 LKS 35](https://www.aereco-finder.de/wp-content/uploads/2023/09/LK35_Produktseite_Produkt_20230901.webp)
Teleskopluftkanalset für Fensterhohlprofil
Profiltiefen: 77 bis 80 mm
für ZFH... 5-35
![LKV LKV](https://www.aereco-finder.de/wp-content/uploads/2023/09/LKV_Produktseite_Produkt_20230901.webp)
Verlängerung für Teleskopluftkanal
Profiltiefen: 81 bis 130 mm
passend für alle Luftkanäle
![SK 03 SK 03](https://www.aereco-finder.de/wp-content/uploads/2023/09/SK03_Produktseite_Produkt_20230901.webp)
Akustische Grundplatte
passend für ZFH und ZFHV 5-35
Ersatzteil für Standardgrundplatte
![SK 04 SK 04](https://www.aereco-finder.de/wp-content/uploads/2023/09/SK04_Produktseite_Produkt_20230901.webp)
Erhöhte akustische Grundplatte
passend für ZFH und ZFHV 5-35
Ersatzteil für Standardgrundplatte
