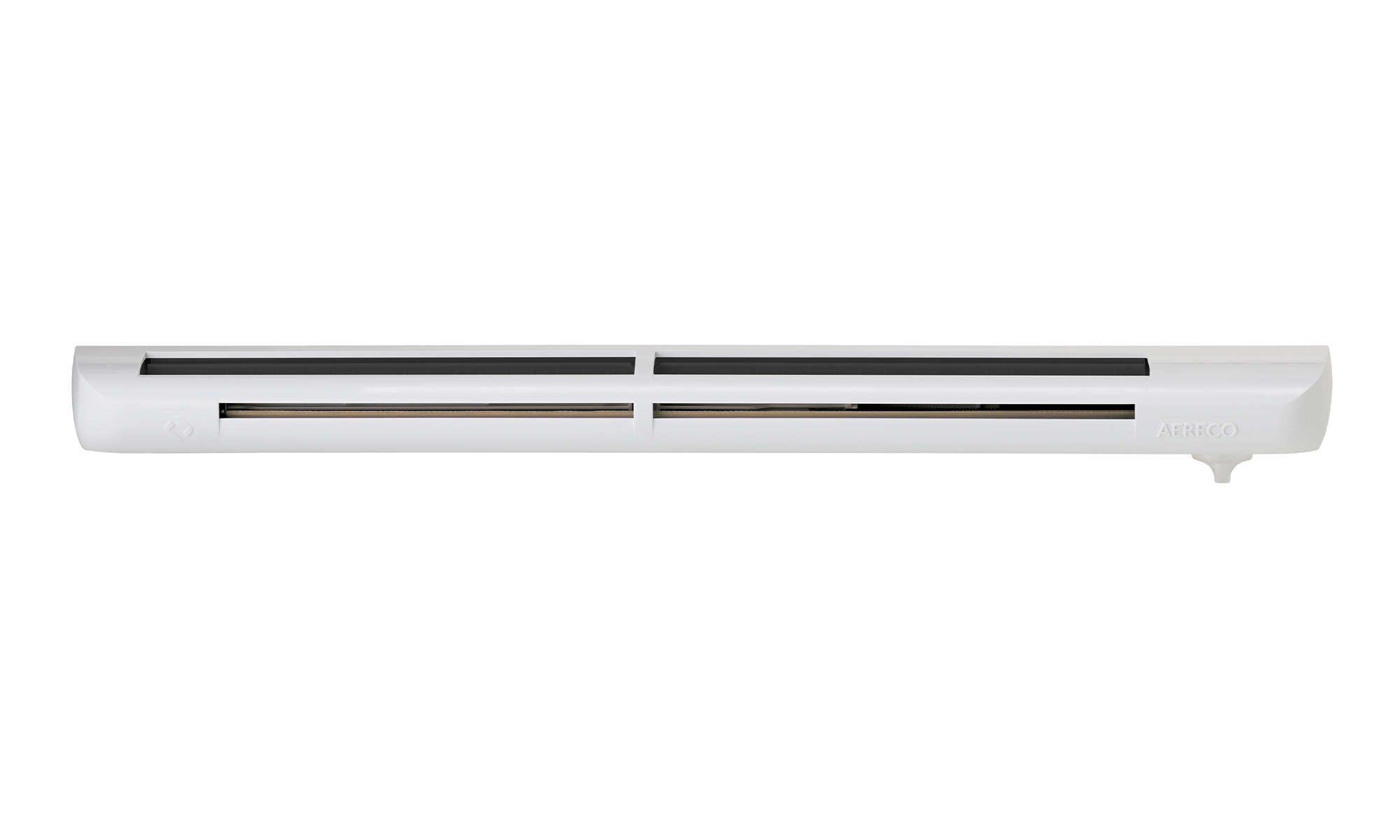

ZUFEH 110
Feuchtegeführter ALD für das Fenster
![ZUFEH 110 ZUFEH 110](https://www.aereco-finder.de/wp-content/uploads/2023/09/ZUFEH110_Produktseite_Produkt_20230901.webp)

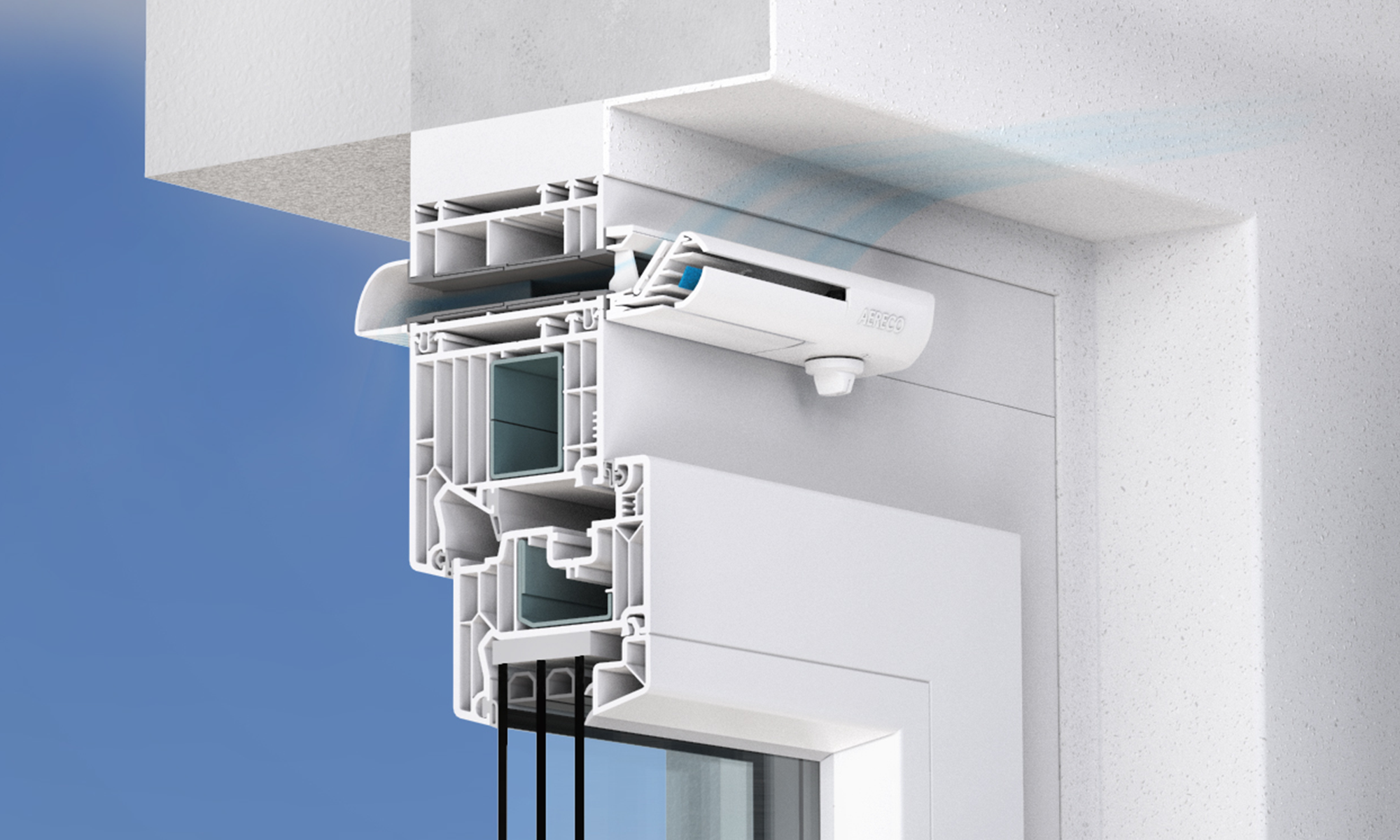

![ZUFEH 110 ZUFEH 110](https://www.aereco-finder.de/wp-content/uploads/2023/09/ZUFEH110_Produktseite_Rendering-Einbausituation_20230901.webp)
Für alle Rahmenmaterialien
Schlankes Design für optimale Integration
Flacherer Einströmwinkel möglich
Große Auswahl an Wetterschutzhauben
Öffnungs- und Verschlusshebel
Lackierung der Frontblende möglich
![WHI 05 WHI 05](https://www.aereco-finder.de/wp-content/uploads/2023/09/WHI05_Produktseite_Produkt_20230530.webp)
Wetterschutzhaube mit Insektengitter
passend für Fenster-ALD
Farbe: weiß o. anthrazit
![WHAI 03 WHAI 03](https://www.aereco-finder.de/wp-content/uploads/2023/09/WHAI03_Produktseite_Produkt_20230901.webp)
Akustische Wetterschutzhaube mit Insektengitter
passend für Fenster-ALD
Farbe: weiß / Material: Kunststoff
Volumenstrom in m³/h bei | ZEFEH 110 |
20 Pa | 8,6 ... 42,8 |
10 Pa | 5,3 ... 29,2 |
8 Pa | 4,6 ... 25,9 |
7 Pa | 4,2 ... 24,0 |
6 Pa | 3,8 ... 22,1 |
5 Pa | 3,3 ... 20,0 |
4 Pa | 2,8 ... 17,7 |
3 Pa | 2,3 ... 15,1 |
2 Pa | 1,8 ... 12,1 |
Luftmengen bei Veränderung des Fräsmaßes bei optionaler Flügelmontage
Bei Veränderung der Fräsmaße (z.B. Flügelmontage, Fräsmaß 8 statt 12 mm Höhe) verändern sich die resultierenden Luftvolumenströme. Nachfolgende Tabellen zeigen den resultierenden maximalen Luftvolumenstrom bei 2, 4, 8 und 10 Pa Differenzdruck.
Max. Volumenstrom in m³/h bei: | ZUFEH 110 | ||||
Fräsmaß / Spaltmaß | |||||
8 mm | 9 mm | 10 mm | 11 mm | 12 mm | |
10 Pa | 19,5 | 21,9 | 24,3 | 26,8 | 29,2 |
8 Pa | 17,3 | 19,4 | 21,6 | 23,7 | 25,9 |
4 Pa | 11,8 | 13,3 | 14,8 | 16,2 | 17,7 |
2 Pa | 8,1 | 9,1 | 10,1 | 11,1 | 12,1 |
Nach DIN 1946-6 wird als qv, ALD der max. hygrometrische Volumenstrom für die Berechnung angesetzt. Die Werte bei 10 und 20 Pa haben lediglich Orientierungscharakter. Differenzdrücke zur Auslegung der ALD nach DIN 1946-6:2019-12: Freie Lüftung nach Formel 24 oder Tabelle 13 / Ventilatorgestützte Lüftung nach Tabelle 19 dieser Norm.
ZUFEH 110 | ||
Normschallpegeldifferenz Dn, e, w / Betriebszustand | ||
Dn,e,w (C; Ctr) / ALD geschlossen (Grundlüftung), mit WHI 05 | dB | 30 (1;1) |
Dn,e,w (C; Ctr) / ALD geöffnet, mit WHI 05 | dB | 30 (0;-1) |
Dn,e,w (C; Ctr) / ALD geschlossen (Grundlüftung), mit WHAI 03 | dB | 37 (-1; -1) |
Dn,e,w (C; Ctr) / ALD geöffnet, mit WHAI 03 | dB | 36 (0; 0) |
Prüfberichtsnummer (ift Rosenheim - auf Anfrage) | 16-003130-PR02 |
ZUFEH 110 | ||
Artikelnummer | 100095 | |
Lufttechnische Angaben | ||
Feuchtegeführt (30 Jahre Garantie auf die Feuchteregelung) | ● | |
Öffnungs- und Verschlusshebel | ● | |
Mit Luftmengenerhöhung ZUMGN 30° | ○ | |
Bezugsfläche | m² | 0,004 |
Temperaturkoeffizient | 0,32 | |
Eigenschaften | ||
Gewicht | g | 197 |
Farbe: weiß (ähnlich RAL 9003) | ● | |
Frontblende gegen Aufpreis in allen RAL-Farben lackiert erhältlich | ○ | |
Material | PS, ABS | |
Montage | ||
Fräsung | mm | 2 x 172 x 12 |
Fräsung mit Luftmengenerhöhung ZUMGN 30° | mm | 2 x 172 x 16 |
Fräsung mit Luftkanal FELK 01 | mm | 359 x 16 |
Lochabstand | mm | 372 (2 x 186) |
Senkkopfschrauben | mm | 3 x 25 |
Montage am Fensterblendrahmen / Fensterflügel | ● / ○ |
● standard / ○ optional
Zeichnungen
Prinzipzeichnungen
Hinweis: Bei den Zeichnungen handelt es sich um Prinzipzeichnungen in denen exemplarisch ein Produkt der Fenster ALD dargestellt ist. Die Montageart kann auf alle weiteren Fenster ALD übertragen und angewendet werden.
![WHI 06 WHI 06](https://www.aereco-finder.de/wp-content/uploads/2023/09/WHI06_Produktseite_Produkt_20230901.webp)
Flache Wetterschutzhaube mit Insektengitter
passend für Fenster-ALD
Farbe: weiß
![WHI 07 LMB WHI 07 LMB](https://www.aereco-finder.de/wp-content/uploads/2023/09/WHI07LMB_Produktseite_Produkt_20230901.webp)
Wetterschutzhaube mit Insektengitter und Luftmengenbegrenzung
passend für Fenster-ALD
Farbe: weiß
![LG 02 LG 02](https://www.aereco-finder.de/wp-content/uploads/2023/09/LG02_Produktseite_Produkt_20230901.webp)
Lüftungsgitter extra flach
passend für Fenster-ALD
Farbe: weiß / Material: Kunststoff
![LG 03 LG 03](https://www.aereco-finder.de/wp-content/uploads/2023/09/LG03_Produktseite_Produkt_20230901.webp)
Lüftungsgitter extra flach
passend für Fenster-ALD
Material: Aluminium
![LG 04 LG 04](https://www.aereco-finder.de/wp-content/uploads/2023/09/LG04_Produktseite_Produkt_20230901.webp)
Lüftungsgitter extra flach
passend für Fenster-ALD
Material: Stahlblech pulverbeschichtet
![WHAI 02 WHAI 02](https://www.aereco-finder.de/wp-content/uploads/2023/09/WHAI02_Produktseite_Produkt_20230901.webp)
Akustische Wetterschutzhaube mit Insektengitter
passend für Fenster-ALD
Farbe: weiß / Material: Kunststoff
![FELK 01 FELK 01](https://www.aereco-finder.de/wp-content/uploads/2023/09/FELK01_Produktseite_Produkt_20230901.webp)
Teleskopluftkanal für Fensterhohlprofil
Profiltiefen: 50 bis 76 mm
für ZUFEH 100/110
![FELKS 01 FELKS 01](https://www.aereco-finder.de/wp-content/uploads/2023/09/FELK01_Produktseite_Produkt_20230901.webp)
Teleskopluftkanalset für Fensterhohlprofil
Profiltiefen: 77 bis 80 mm
für ZUFEH 100/110
![LKV LKV](https://www.aereco-finder.de/wp-content/uploads/2023/09/LKV_Produktseite_Produkt_20230901.webp)
Verlängerung für Teleskopluftkanal
Profiltiefen: 81 bis 130 mm
passend für alle Luftkanäle
![ZUOGN 30° ZUOGN 30°](https://www.aereco-finder.de/wp-content/uploads/2023/09/ZUOGN-30_Produktseite_Produkt_20230901.webp)
Adapterplatte Neigungswinkel 30°
ohne Luftmengenerhöhung
passend für ZUFEH 100 / 110
![ZUMGN 30° ZUMGN 30°](https://www.aereco-finder.de/wp-content/uploads/2023/09/ZUMGN-30_Produktseite_Produkt_20230901.webp)
Adapterplatte Neigungswinkel 30°
mit Luftmengenerhöhung
passend für ZUFEH 100 / 110
